Acti 9 - disjoncteur iC60N - 2P - 3A - Courbe C - PdC 25 kA - 440 VCA  50 kA - 220...240 VCA  50 kA - 380...415 VCA  6000 A - 400 VCA - Ui 500 VCA - Uimp 6 kV - NF - Larg. 4 pas de 9 mm<BR><BR><b>Les Atouts de l'article:</b><BR><BR>Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCB). Il s'agit d'un disjoncteur 2P avec 2 pôles protégés, courant nominal In de 3A et courbe de déclenchement C. Le pouvoir de coupure nominal en court-circuit va jusqu'à 50kA à 220VCA à 240VCA conformément à la norme EN/IEC 60947-2 et 6000A à 400VCA conformément à la norme EN/IEC 60898-1. Il est conforme à la fois à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les courants de surcharge. Son indicateur VisiTrip unique réduit le temps d'intervention en indiquant le circuit défectueux. L'affichage de sa bande verte VisiSafe garantit l'ouverture physique des contacts pour permettre une maintenance en aval. Son mécanisme à fermeture rapide indépendant du fonctionnement manuel améliore sa durée de vie. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d'isolation nominale Ui est de 500VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 4 pas de 9mm. Le degré de pollution est de 3. La catégorie de surtension est IV. La couleur du produit est blanc (RAL9003). Les dimensions sont (L) 36mm x (H) 85mm x (P) 78,5mm. Le poids est de 0,25kg. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 en coffret. La température de fonctionnement est de -35°C à 70°C. La température de stockage est de -40°C à 85°C.

caractéristique de déclenchement (type/courbe)

nombre de pôles (total)

nombre de pôles protégés

calibre/courant nominal assigné (In)

pôle neutre sectionné simultanément

profondeur d'encastrement

tension assignée (Ue)

tension d'isolement assignée (Ui)

tension assignée de tenue aux chocs (Uimp)

pouvoir de coupure assigné selon EN 60898 à 230 V (Icn)

type de tension

pouvoir de coupure assigné selon EN 60898 à 400 V (Icn)

pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu)

pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu)

fréquence

classe de limitation d'énergie (I²t)

montage encastré

catégorie de surtension

degré de pollution

produits auxiliaires associables

largeur en nombre de modules

indice de protection (IP)

température ambiante en fonctionnement

section de raccordement cable souple

section de raccordement cable rigide

antidéflagration

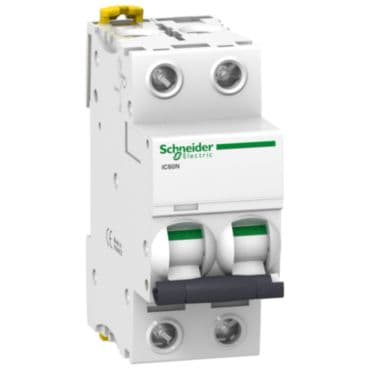

Acti9, iC60N disjoncteur 2P 3A courbe C
