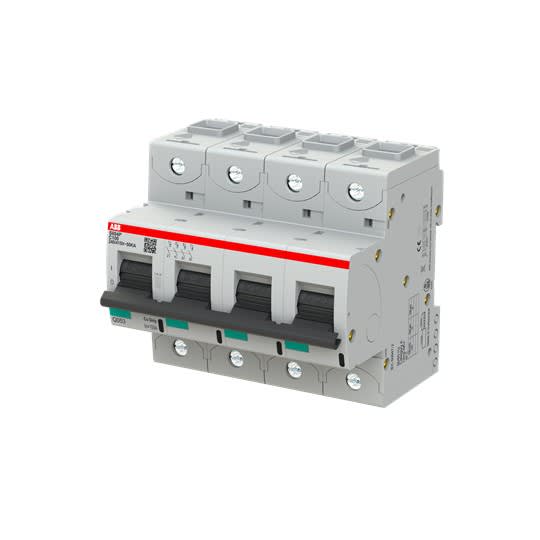

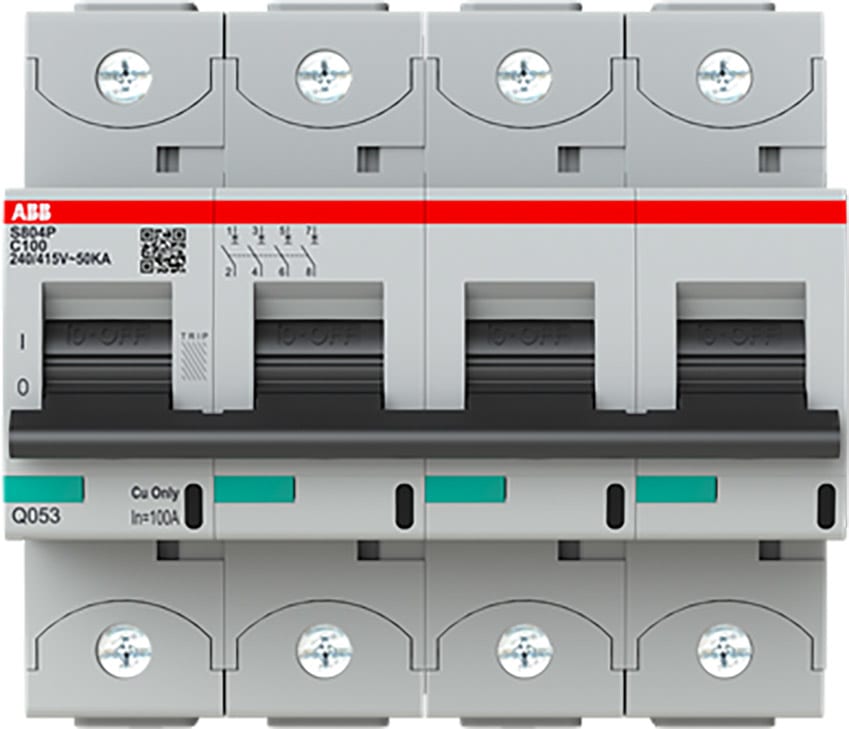

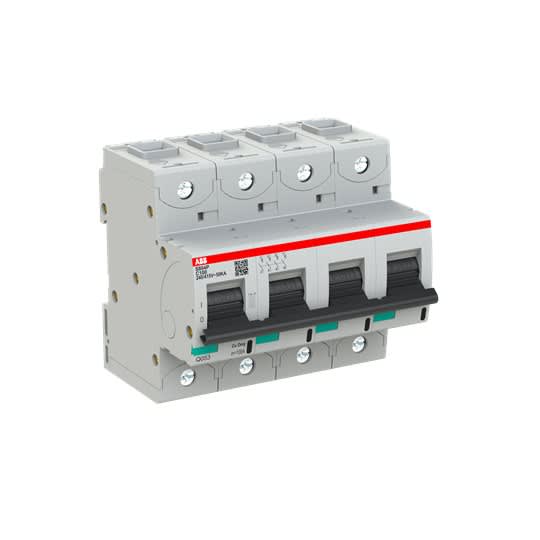

ABB - S800P Disjoncteur modulaire - 4P - 100A - Cbe C -Icu 50kA (6 modules) - Vis - G151705
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
nombre de pôles (total) - 4
nombre de pôles protégés - 4
calibre/courant nominal assigné (In) - 100 A
caractéristique de déclenchement (type/courbe) - C
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) - 15 kA
Emballage et conditions
1 unité(s)
Article en stock standard
Série de produits
Disj. S800P (50KA)
Voir tous les produits de cette sérieEAN
7612271517052
Réf. Sonepar
00026151705
Réf. Fournisseur
G151705
Réf. Commerciale
ABB
nombre de pôles (total):
4
nombre de pôles protégés:
4
calibre/courant nominal assigné (In):
100 A
caractéristique de déclenchement (type/courbe):
C
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn):
15 kA
pôle neutre sectionné simultanément:
Non
profondeur d'encastrement:
82.5 mm
tension assignée (Ue):
400 V
tension d'isolement assignée (Ui):
690 V
tension assignée de tenue aux chocs (Uimp):
6 kV
pouvoir de coupure assigné selon EN 60898 à 230 V (Icn):
15 kA
type de tension:
AC/DC
pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu):
50 kA
pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu):
4.5 kA
fréquence:
50...60 Hz
classe de limitation d'énergie (I²t):
3
montage encastré:
Non
catégorie de surtension:
3
degré de pollution:
3
produits auxiliaires associables:
Oui
largeur en nombre de modules:
6
indice de protection (IP):
IP20
température ambiante en fonctionnement:
-25...60 °C
section de raccordement cable souple:
1...50 mm²
section de raccordement cable rigide:
1...70 mm²
puissance dissipée:
32 W
Les Atouts de l'article:
Disjoncteur série S800P – de 1 à 4 Pôles - 230V / 400V AC - Pouvoir de coupure nominal Icu de 50kA/400VAC et 30kA/250VDC selon EN 60947-2- pour un courant nominal In de 80 à 125A et des courbes de déclenchement nombreuses (B, C, D, K). Les bornes à cage de 50mm2 sont interchangeables par des bornes à cosse fermée. Ressort de fixation arrière sur Rail DIN pour un montage et retrait facile du disjoncteur. L’indicateur réel de la position des contacts en face avant du S800P et son levier de défaut mi-course assure une meilleure visualisation rapide du défaut et la sécurité en cas d’intervention de dépannage. Toutes les impressions sur les disjoncteurs S800P (certifications, identifications, schémas, QR Code...) sont réalisées au laser, assurant un marquage résistant aux rayures et au solvant. Cela facilite ainsi le remplacement ou la maintenance des produits. Les disjoncteurs sont conformes aux normes électriques locales et internationales (IEC, CE, VDE, UL, RINA, etc.), répondant aux exigences des applications tertiaires, énergies renouvelables, bornes IRVE, Data center, télécommunications et industrielles. Les disjoncteurs S800P se combinent avec de nombreux accessoires de la gamme S800.
Les Atouts de la gamme:
La série de disjoncteurs S800P fait partie de la gamme de disjoncteurs modulaires System pro M compact® avec de nombreuses certifications locales et internationales afin de proposer une offre de disjoncteurs la plus simple, universelle et flexible que possible. Les disjoncteurs S800P offrent compacité et performance avec un pouvoir de coupure Icu de 50kA à 125A en seulement 1,5 modules de large. Les S800P sont conforment aux normes électriques locales et internationales telles que IEC/EN 60947-2, UL 1077 (certifiés NF, IEC, VDE, IL, CSA, IMQ, Lloyds, RINA, etc.). Toutes les impressions sur les disjoncteurs S800P (certifications, identifications, schémas, QR Code...) sont réalisées au laser, assurant un marquage résistant aux rayures et au solvant. Cela facilite ainsi le remplacement ou la maintenance des produits. Les capteurs CMS-200S8 d'ABB peuvent s'installer sur les disjoncteurs S800P avec bornes à cage. L'utilisateur peut ainsi intégrer les S800P dans un système de surveillance des circuits pour de la maintenance prédictive et de la gestion d'énergie.
