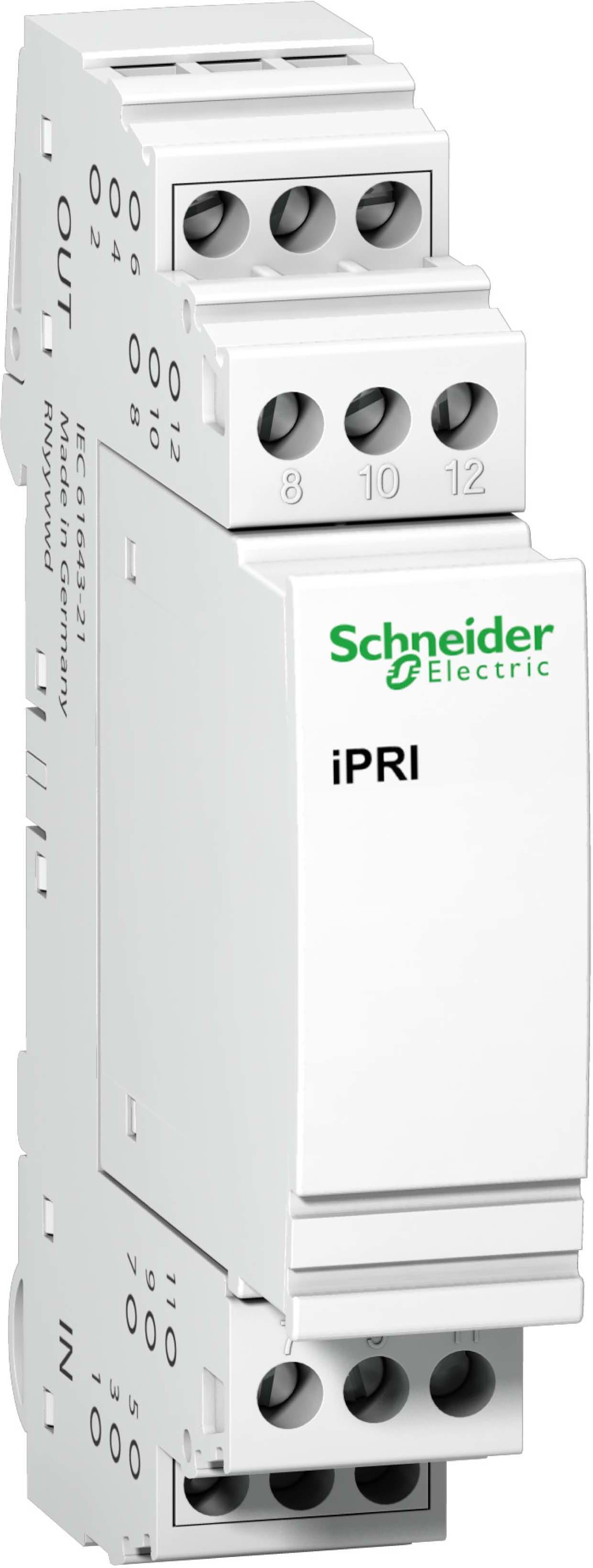

Schneider Electric - Acti9 - iPRI - Protection lignes courant faible - A9L16339
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
courant de décharge nominal (8/20) - 10 kA
tension nominale CA - 0...0 V
tension nominale CC - 48...48 V
tension max de régime permanent - 37 V
tension continue la plus élevée CC - 53 V
Emballage et conditions
1 unité(s)
Article en stock standard
Série de produits
Acti9 Parafoudre
Voir tous les produits de cette sérieEAN
3606480383526
Réf. Sonepar
01887038352
Réf. Fournisseur
A9L16339
Réf. Commerciale
Schneider Electric
courant de décharge nominal (8/20):
10 kA
tension nominale CA:
0...0 V
tension nominale CC:
48...48 V
tension max de régime permanent:
37 V
tension continue la plus élevée CC:
53 V
courant de charge nominal:
0.3 A
niveau de protection conducteur/conducteur:
70 V
niveau de protection conducteur/terre:
70 V
niveau de protection conducteur/masse de signal:
53 V
niveau de protection terre de signalisation/terre de protection:
37 V
fréquence:
0...0 MHz
fréquence limite:
0.05 MHz
mode de pose:
Rail DIN 35 mm
type raccordement 1:
borne à vis
surveillance parasurtension:
Oui
avec contact de signalisation à distance:
Non
signalisation au niveau de l'appareil:
sans
version anti-déflagration:
Non
déconnexion du signal:
Non
nombre de conducteurs (sans mise à la terre):
4
mise à la terre via:
conducteur séparé
largeur d'assemblage:
18 mm
indice de protection (IP):
IP20
Les Atouts de l'article:
Deux lignes à faible courant sans potentiel commun, ou 4 lignes avec potentiel de référence commun contre les surtensions liées aux foudroiements sont protégées par ce parafoudre iPRI. De dimensions L18xH90xP66mm avec une largeur de 2 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +85°C.Le parafoudre Acti9 iPRI possède un courant de décharge maximal Imax de 10kA. Son courant de décharge nominal In est de 10kA et sa tension maximale de fonctionnement continu Uc en mode différentiel (entre phase et neutre) de 37Vca et 53Vcc. Avec une tension max continue Uc en mode commun de 37Vca et 53Vdc entre la phase et la terre, sa tension nominale Ue est de 48Vdc +/- 10%. Le niveau de protection contre la surtension est de 70V.Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : IEC 61643-1 et EN 61643-11.
Quelques mots du fabricant :
- Protection contre les surtensions liées à la foudre
- Compatible avec rail DIN symétrique 35 mm
- Protège les entrées d'alimentation CC jusqu'à 53 V et les entrées d'alimentation CA jusqu'à 37 V
- Le courant d'entrée ne doit pas dépasser 300 mA
