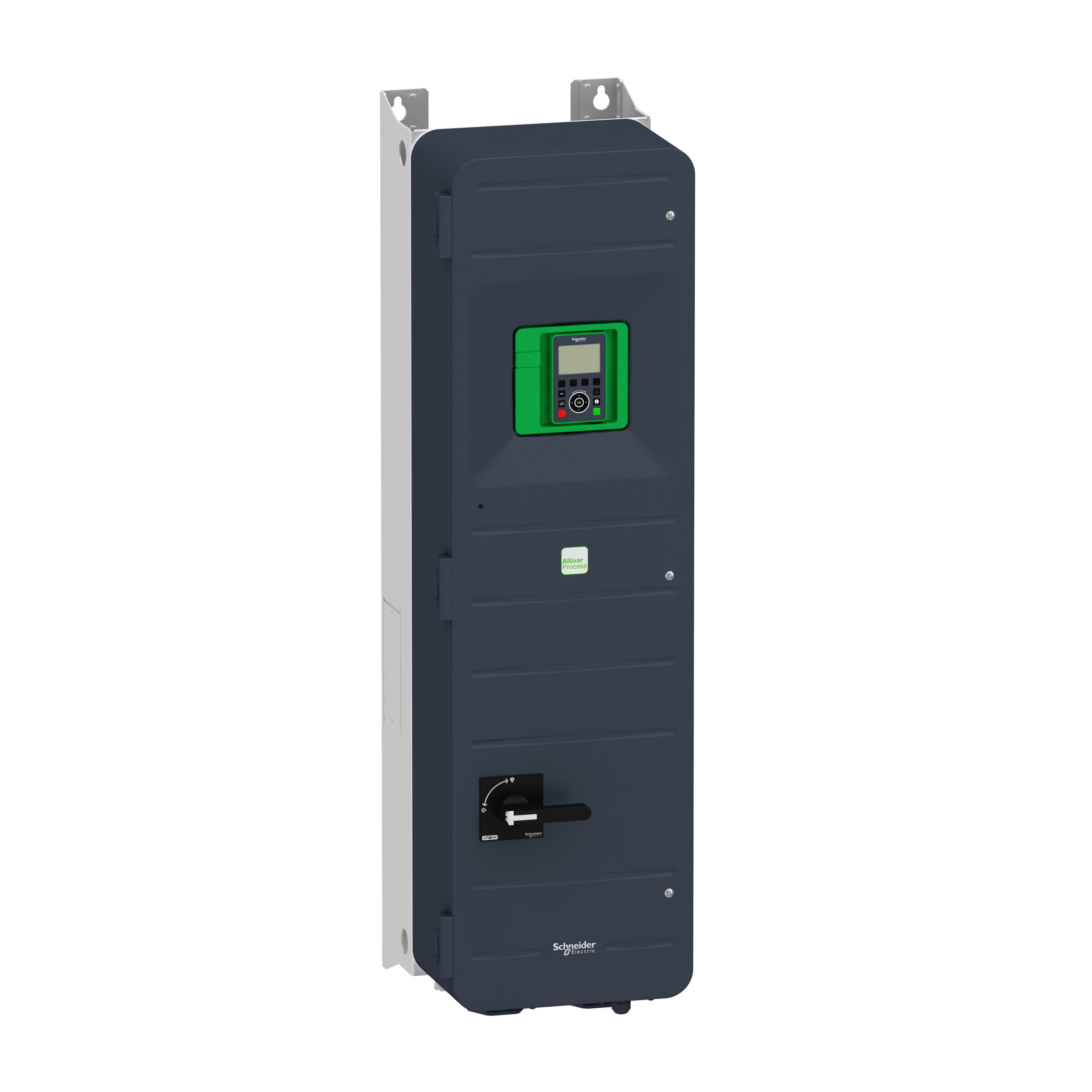

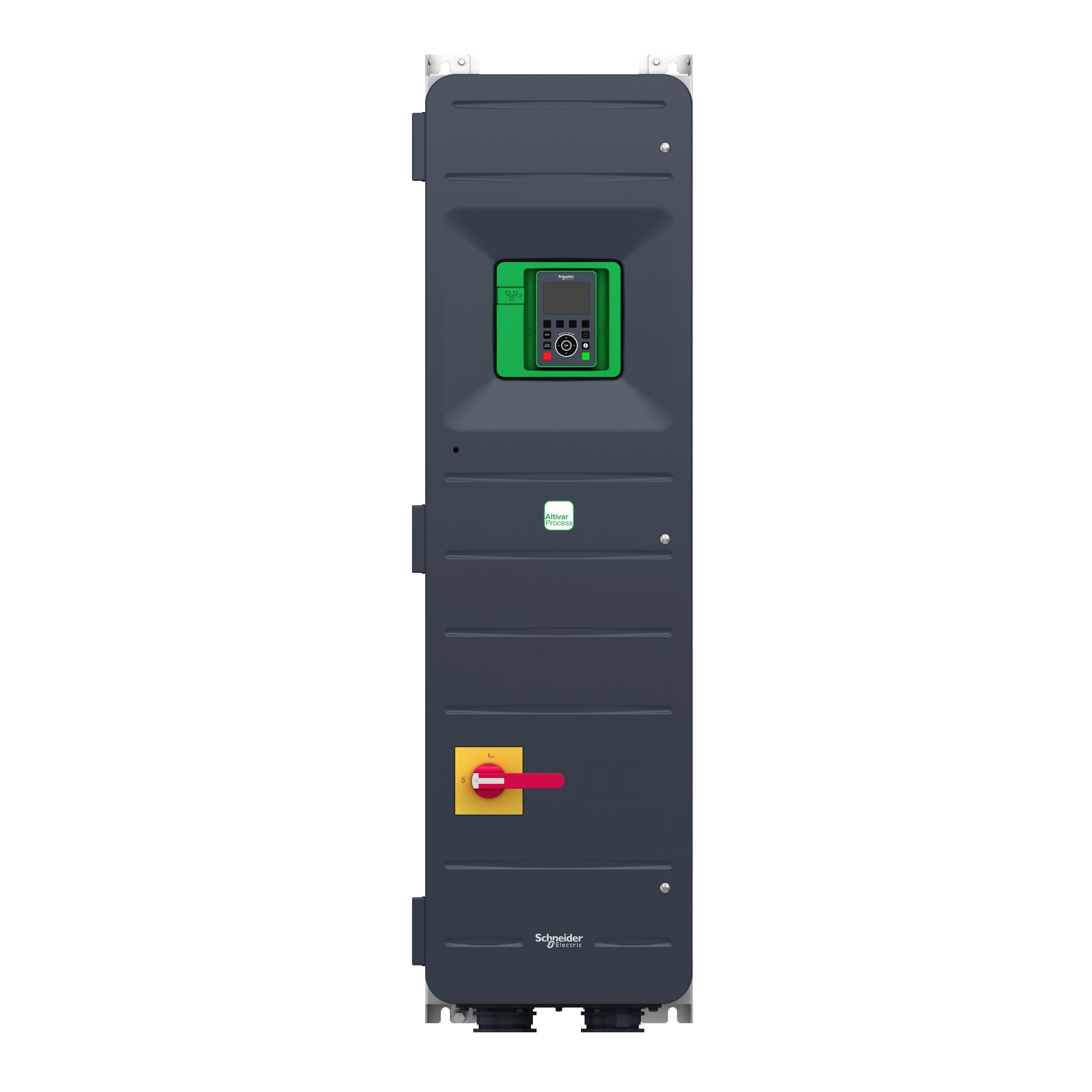

Schneider Electric - Altivar Process ATV650 - variateur de vitesse - 55kW - IP55 - avec inter.sect. - ATV650D55N4E
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
tension du secteur - 380...480 V
fréquence de sortie max. - 500 Hz
courant de sortie nominal I2N - 106 A
puissance utile max. en charge quadratique sous tension de sortie assignée - 55 kW
indice de protection (IP) - IP55
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
EAN
3606480701719
Réf. Sonepar
01887070171
Réf. Fournisseur
ATV650D55N4E
Réf. Commerciale
Schneider Electric
tension du secteur:
380...480 V
fréquence de sortie max.:
500 Hz
courant de sortie nominal I2N:
106 A
puissance utile max. en charge quadratique sous tension de sortie assignée:
55 kW
indice de protection (IP):
IP55
fréquence du secteur:
50/60 Hz
nombre de phases d'entrée:
3
nombre de phases de sortie:
3
tension de sortie max.:
480 V
puissance utile max. en charge linéaire sous tension de sortie assignée:
55 kW
tolérance relative de fréquence du réseau symétrique:
5 %
tolérance relative de tension du réseau symétrique:
10 %
nombre de sorties analogiques:
2
nombre d’entrées analogiques:
3
nombre de sorties numériques:
0
nombre d’entrées numériques:
6
avec élément de commande:
Oui
convient pour environnement industriel:
Oui
utilisation autorisée en zone résidentielle et commerciale:
Oui
protocole pris en charge pour TCP/IP:
Oui
protocole pris en charge pour PROFIBUS:
Oui
protocole pris en charge pour CAN:
Non
protocole pris en charge pour INTERBUS:
Non
protocole pris en charge pour ASI:
Non
supporte le protocole KNX:
Non
supporte protocole Modbus:
Oui
protocole pris en charge pour Data-Highway:
Non
supporte le protocole DeviceNet:
Oui
protocole pris en charge pour SUCONET:
Non
protocole pris en charge pour LON:
Non
protocole pris en charge pour PROFINET IO:
Oui
protocole pris en charge pour PROFINET CBA:
Non
protocole pris en charge pour SERCOS:
Non
protocole pris en charge pour Foundation Fieldbus:
Non
protocole pris en charge pour EtherNet/IP:
Oui
protocole pris en charge pour AS-Interface Safety at Work:
Non
protocole pris en charge pour DeviceNet Safety:
Non
protocole pris en charge pour INTERBUS-Safety:
Non
protocole pris en charge pour PROFIsafe:
Non
protocole pris en charge pour SafetyBUS p:
Non
supporte protocole BACnet:
Non
protocole pris en charge pour autres systèmes de bus:
Non
nombre d'interfaces matérielles Industrial Ethernet:
1
nombre d'interfaces matérielles PROFINET:
0
nombre d'interfaces matérielles en série RS-232:
0
nombre d'interfaces matérielles en série RS-422:
0
nombre d'interfaces matérielles en série RS-485:
1
nombre d'interfaces matérielles en série TTY:
0
nombre d'interfaces matérielles USB:
0
nombre d'interfaces matérielles parallèles:
0
nombre d'autres interfaces matérielles:
0
avec interface optique:
Non
avec prise pour ordinateur:
Non
hacheur de freinage intégré:
Non
fonctionnement possible à quatre quadrants:
Oui
type de convertisseur:
convertisseur U
hauteur:
1250 mm
largeur:
345 mm
profondeur:
436 mm
Les Atouts de l'article:
Le variateur de vitesse ATV650 de 55kW, 380/480V, IP55 avec interrupteur-sectionneur Vario, répond aux besoins de commande à vitesse variable de tous les types de fluides sur le segment MMM (Mines, Minéraux & Métaux). Ce variateur, d'application spécifique Altivar Process et utilitaires, est conçu pour être monté en position verticale (+/- 10°) sur un mur. L'ATV650 du fait de sa connectivité permet de gérer les pompes de façon coordonnées pour obtenir des fonctions 'Water' évoluées, tels que la commutation des pompes Auxiliaires et Maitre, avec le contrôle de niveau et de pression. Il a été conçu pour résister dans les environnements les plus sévères tels que les segments : Marine, Infrastructures et Mines Minéraux & métaux. L'ATV650 commande et contrôle la chaine cinématique suivant des paramètres mécaniques issus de la modélisation de la pompe, avec le contrôle et la surveillance de la hauteur manométrique, le débit et la perte en charge. L'ATV650 intègre un filtre Harmoniques qui assure un Thdi < 40% et une compatibilité CEM C2 pour l'industrie et les infrastructures (EN/IEC 61800-3 environnement 1 catégorie C2). Les performances de la gamme ATV650 répondent à la plupart des normes internationales et homologations les plus exigeantes : TÜV,ATEX INERIS, UL, CSA, ATEX zone 2/22, DNV-GL. Produit conforme ROHS UE. Ce produit est certifié Green Premium, l'écolabel promesse de performances durables et respectueuses de l'environnement. Une entrée sécurisée STO SIL3 est disponible pour intégration dans chaine de sécurité avec moteur en zone ATEX (zone 2/22). L’association des services ATV650 aux systèmes de contrôle d’automatismes SE tels que EcoStruxure permet d’obtenir une solution de contrôle moteur à haute performance et totalement automatisée, pour un coût optimisé.
Les Atouts de la gamme:
La qualité de la mesure de courant de la gamme ATV650 permet de modéliser les paramètres de pompe et de surveiller ainsi le point de fonctionnement optimal de la pompe et de prévenir ainsi toute dérive de fonctionnement.
Quelques mots du fabricant :
- Tous les communications industrie disponibles
- Certifications marine pour tous les types de navires
- Fonctionne pendant 2 heures à 70°C
- Connectivité avancée : double port Ethernet intégré
- Communication Ethernet intégrée et Com bus tiers en option
