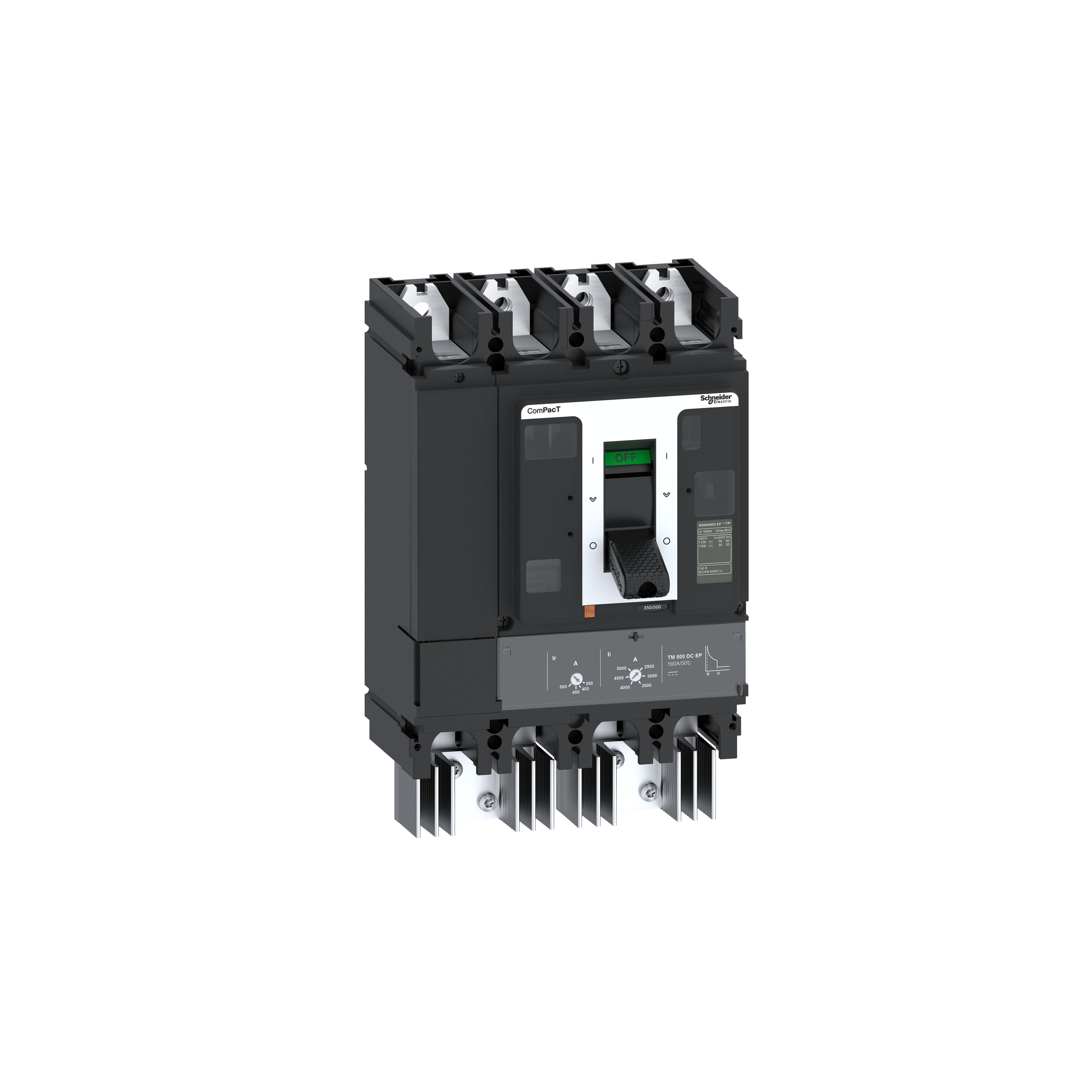

Schneider Electric - ComPacT NSX500 DC EP - Disjoncteur - TM-DC EP 250A - 4P4D - 50kA - montage fixe - C50F4TM250D3
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
type de construction de l'appareil - technique d'encastrement fixe pour appareil encastré
nombre de pôles - 4
courant permanent nominal (Iu) - 250 A
tension assignée (Ue) - 1500...1500 V
réglage de courant du déclencheur de surcharge - 175...250 A
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
ComPacT NSX
Voir tous les produits de cette sérieEAN
3606481988614
Réf. Sonepar
01887198861
Réf. Fournisseur
C50F4TM250D3
Réf. Commerciale
Schneider Electric
type de construction de l'appareil:
technique d'encastrement fixe pour appareil encastré
nombre de pôles:
4
courant permanent nominal (Iu):
250 A
tension assignée (Ue):
1500...1500 V
réglage de courant du déclencheur de surcharge:
175...250 A
type de raccordement du circuit principal:
raccordement à vis
plage de réglage du déclencheur de court-circuit non retardé:
1250...2500 A
protection intégrée contre les mises à la terre accidentelles:
Non
adapté à un montage de profilés chapeaux:
Non
montage de profilés chapeaux en option:
Oui
nombre de contacts auxiliaires à ouverture:
0
nombre de contacts auxiliaires à fermeture:
0
nombre de contacts auxiliaires à deux directions:
0
relais de signalisation de déclenchement disponible:
Oui
avec déclencheur à sous-tension intégré:
Non
position du raccordement de circuit principal:
frontal
finition de l'élément d'actionnement:
manette / levier
appareil complet avec unité de protection:
Oui
commande motorisée intégrée:
Non
commande motorisée en option:
Oui
indice de protection (IP):
IP40
puissance dissipée:
82.52 W
Les Atouts de l'article:
Dans les domaines tertiaires et industriels, le disjoncteur NSX500DC EP assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX500DC EP permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont intégrées dans le volume du disjoncteur grâce au déclencheur TM-DC. Les disjoncteurs NSX500DC EP peuvent être livrés complets, ou en associant le bloc de coupure portant les performances électrotechniques et le déclencheur portant les réglages de protection. Les déclencheurs TM-DC EP sont uniquement de type magnéto-thermique photovoltaïque pour les réseaux à courant continu. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.
Les Atouts de la gamme:
Les performances de cette gamme répondent à la plupart des normes internationales et homologations exigeantes : CEI 61557-12, CEI 61010-1, CEI 61010-2-030, CEI 61326-1, ETSI, EN 300 328, ETSI EN 301 487-1. CEI 60947-2 / Marine / Nucléaire. Cette gamme est certifiée Green Premium, l'écolabel promesse de performances durables et respectueuses de l'environnement. Elle est également conforme ROHS UE. Cette intégration permet de répondre aux nouvelles réglementations et enjeux énergétiques. ELECTRICITE4.0 La gamme complète ComPacT NSX courant continu de disjoncteurs et interrupteurs "boitier moulé" existe en 2 tailles : NSX 100 à 500A pour les disjoncteurs et NSX 100 à 1200A pour les interrupteurs-sectionneurs.
Quelques mots du fabricant :
- Protection diff. intégrée et accessoires standardisés
- Une durée d'exploitation augmentée
- Intégrée à nos architectures de communication
- Dispositif PowerTag
- OF-SD en communication radio
