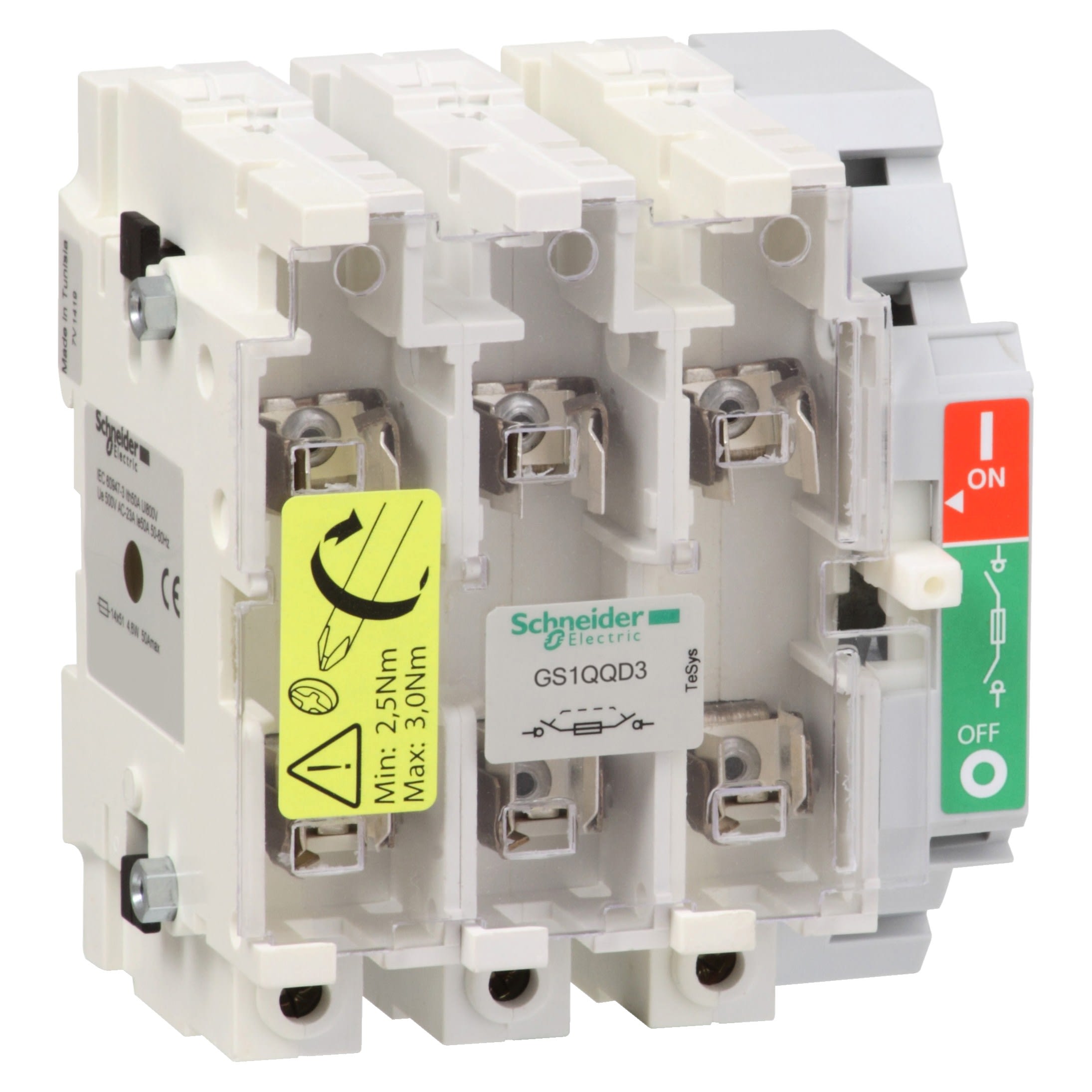

Schneider Electric - TeSys GS1 - bloc de base interrupteur-sectionneur fusible - 3P 3F - DIN - 400A - GS1QQD3
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
nombre de pôles - 3
finition de l'élément d'actionnement - sans actionneur
courant permanent nominal (Iu) - 400 A
tension de fonctionnement nominale max. Ue en CA - 800 V
classe de protection (IP), face avant - IP20
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
EAN
3389110859546
Réf. Sonepar
00002085954
Réf. Fournisseur
GS1QQD3
Réf. Commerciale
Schneider Electric
nombre de pôles:
3
finition de l'élément d'actionnement:
sans actionneur
courant permanent nominal (Iu):
400 A
tension de fonctionnement nominale max. Ue en CA:
800 V
classe de protection (IP), face avant:
IP20
avec emplacement pour fusibles:
NH2
finition interrupteur général:
Oui
finition interrupteur de sécurité:
Non
puissance de fonctionnement nominale, AC-23, 400 V:
220 kW
intensité de court-circuit nominale conditionnelle Iq:
100 kA
courant nominal de courte durée admissible Icw:
100 kA
avec surveillance des fusibles:
Non
type de raccordement du circuit principal:
raccordement à vis
entrée de câble:
autre
équippé de connecteurs:
Non
convient pour montage au sol:
Non
adapté à une fixation frontale:
Non
adapté à un montage en saillie de barres collectrices:
Oui
position de l'élément d'actionnement:
droite
commande motorisée en option:
Non
commande motorisée intégrée:
Non
finition interrupteur de dispositif d'arrêt d'urgence:
Non
Les Atouts de l'article:
Interrupteur-sectionneur à fusibles TeSys GS, 3 pôles (3P), 400A / 800V, à utiliser avec les fusibles à lame DIN taille 2 jusqu'à 400A, pour les applications de moteur jusqu'à 220kW à 400V en AC-23 Pour être équipé d'une poignée de commande directe GS1AH02 (à commander séparément), pour l'utilisation d'une poignée de commande externe, sélectionnez un interrupteur-sectionneur à fusible de type GS2QQ Bornes à vis à équiper de protections de bornes 3P amont et aval GS1AP43 (à commander séparément), il fournit un courant de court-circuit élevé de 50 kA à 400 V Les modules complémentaires de contacts auxiliaires GS1AM (montage frontal), GS1AN (montage latéral), GS1AF (montage supérieur pour signalisation des fusibles percuteurs grillés) peuvent compléter le montage (à commander séparément) Les fusibles à lame de type aM et gG taille 2 sans percuteurs DF2JA, DF2JN et avec percuteurs DF4JA, DF4JN sont disponibles (à commander séparément) Certifié multi normes (CEI, Marine) et conforme Green Premium (RoHS / REACh)
Quelques mots du fabricant :
- Équipé d'un levier de manœuvre direct monté sur le côté droit
- Verrouillable avec interverrouillage de porte
- A utiliser avec les liaisons par fusibles à lames DIN
- Performances de court-circuit élevées jusqu'à 100 KA
- Poignées robustes et compactes
- Protection efficace grâce à la fusion rapide des fusibles
