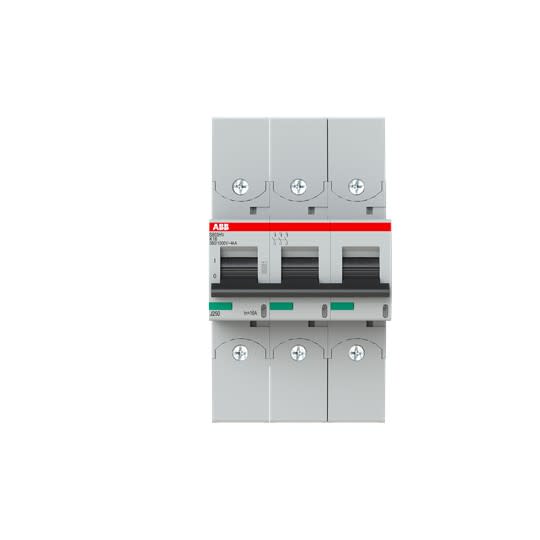

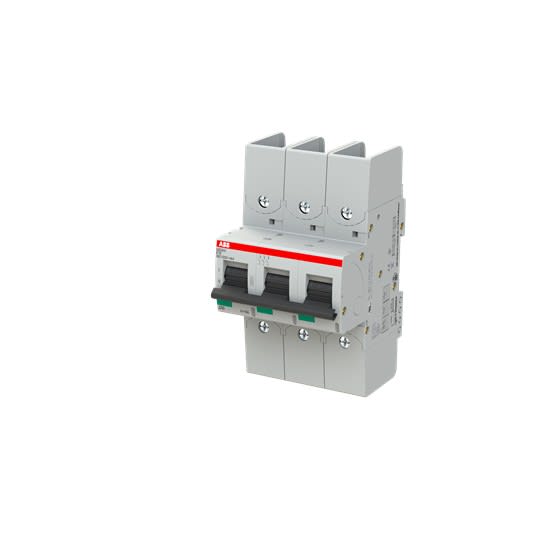

ABB - Disjoncteur modulaire 3P S803HV (1000VAC)-Courbe K - 16A - 4kA - 2CCF019037R0001
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
nombre de pôles (total) - 3
nombre de pôles protégés - 3
calibre/courant nominal assigné (In) - 16 A
caractéristique de déclenchement (type/courbe) - K
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) - 2.5 kA
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
Disj. S800HV (1000VAC-4kA)
Voir tous les produits de cette sérieEAN
7612271436865
Réf. Sonepar
00026143686
Réf. Fournisseur
2CCF019037R0001
Réf. Commerciale
ABB
nombre de pôles (total):
3
nombre de pôles protégés:
3
calibre/courant nominal assigné (In):
16 A
caractéristique de déclenchement (type/courbe):
K
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn):
2.5 kA
pôle neutre sectionné simultanément:
Non
profondeur d'encastrement:
82.5 mm
tension assignée (Ue):
400 V
tension d'isolement assignée (Ui):
1000 V
tension assignée de tenue aux chocs (Uimp):
8 kV
pouvoir de coupure assigné selon EN 60898 à 230 V (Icn):
2.5 kA
type de tension:
AC
pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu):
4 kA
pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu):
4 kA
fréquence:
50...60 Hz
classe de limitation d'énergie (I²t):
3
montage encastré:
Non
catégorie de surtension:
3
degré de pollution:
2
produits auxiliaires associables:
Oui
largeur en nombre de modules:
4.5
indice de protection (IP):
IP20
température ambiante en fonctionnement:
-25...60 °C
section de raccordement cable souple:
0...0 mm²
section de raccordement cable rigide:
0...0 mm²
antidéflagration:
Non
puissance dissipée:
9.3 W
Les Atouts de l'article:
Le S803HV-K16 est un disjoncteur hautes performances tripolaire à caractéristique K, avec borne à cage, longues plaques de séparation et un courant nominal de 16 A. C'est un dispositif de limitation de courant avec un pouvoir de coupure maximum de 4kA à 580/1000V . Il dispose de deux mécanismes de déclenchement différents, le mécanisme de déclenchement thermique pour la protection contre les surcharges et le mécanisme de déclenchement électromécanique pour la protection contre les courts-circuits. Le S803HV-K16 est conforme à la norme IEC/EN 60947-2 et permet une utilisation pour des applications industrielles. Il peut être utilisé dans le monde entier. La vaste gamme d'accessoires rend l'utilisation du S803HV-K16 plus confortable. En raison de l'extinction rapide de l'arc du S803HV-K16, votre application sera sécurisée.
Les Atouts de la gamme:
Disj. S800HV (1000VAC-4kA)
