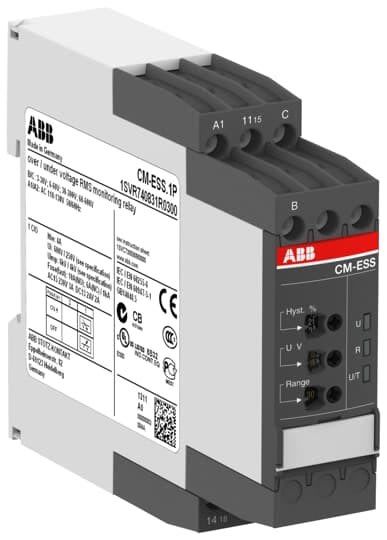

ABB - Relais Contrôle Tension Mono 3-600V 24-240 VAC/DC 1rt Vis - 273083003
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
plage de mesure de la tension 1 - 3...3 V
type de tension de la plage de mesure - AC/DC
type de tension de fonctionnement - AC/DC
type de tension d’alimentation - AC/DC
courant de commutation assigné - 4 A
Emballage et conditions
1 unité(s)
Produit non retournable
Gamme
Relais de tension monophasé CM
EAN
4016779852159
Réf. Sonepar
00026005167
Réf. Fournisseur
273083003
Marque
ABB
plage de mesure de la tension 1:
3...3 V
type de tension de la plage de mesure:
AC/DC
type de tension de fonctionnement:
AC/DC
type de tension d’alimentation:
AC/DC
courant de commutation assigné:
4 A
finition du raccordement électrique:
raccordement à vis
avec pinces amovibles:
Non
sous-tension monophasée possible:
Oui
sous-tension triphasée possible:
Non
surtension monophasée possible:
Oui
surtension triphasée possible:
Non
fenêtre monophasée possible:
Oui
fenêtre triphasée possible:
Oui
contient une fonction tension continue-sous-tension:
Oui
contient une fonction tension continue-surtension:
Oui
contient une fonction tension continue-fenêtre:
Oui
plage de mesure de la tension 2:
3...600 V
valeur de fonctionnement de la tension:
3...3 V
délai de temporisation du déclenchement min. réglable:
1 s
délai de temporisation du déclenchement max. admissible:
0 s
délai de retardement du déclenchement min. réglable:
1 s
délai de retardement du déclenchement max. admissible:
0 s
nombre de contacts en tant que contacts à ouverture:
0
nombre de contacts en tant que contacts à fermeture:
0
nombre de contacts en tant qu'inverseurs:
1
largeur:
22.5 mm
hauteur:
85.6 mm
profondeur:
103.7 mm
alimentation externe requise:
Oui
tension d'alimentation CA 50 Hz:
24...240 V
tension d'alimentation CA 60 Hz:
24...240 V
tension d'alimentation DC:
24...240 V
tension de fonctionnement CA 50 Hz:
230...230 V
tension de fonctionnement CA 60 Hz:
230...230 V
tension de fonctionnement CC:
24...240 V
Les Atouts de l'article:
Le CM-ESS.1S est un relais de surveillance de tension à fonction unique de la gamme de moniteurs monophasés CM. Ce relais de surveillance fonctionne avec une tension d'alimentation de commande nominale de 24 à 240 V CA / CC et dispose d'un contact de sortie 1 c / o (SPDT) évalué à 250 V / 4 A. Il fournit un principe de mesure efficace pour les tensions CC et CA avec 4 plages de mesure: 3-30 V, 3-60 A, 30-300 V et 60-600 V et fonctionne selon le principe du circuit ouvert. Le CM-ESS.1S est configurable pour la surveillance de surtension ou de sous-tension, l'hystérésis est réglable dans une plage de 3 à 30% de la valeur seuil. Un couvercle transparent scellable pour la protection contre les modifications non autorisées est disponible en tant qu'accessoire. L'appareil offre une technologie de raccordement à vis avec des bornes de raccordement à cage à double chambre.
