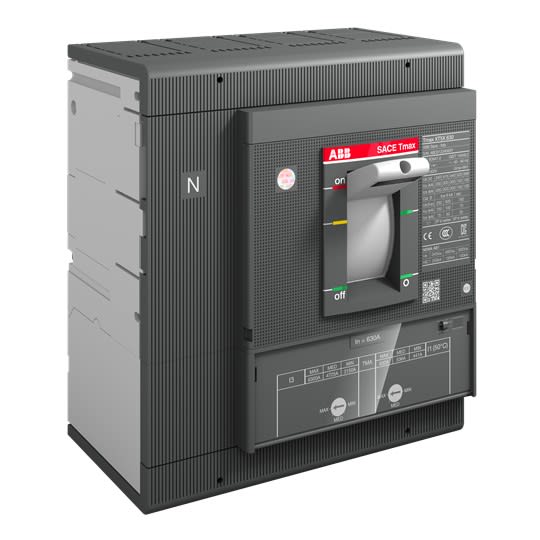

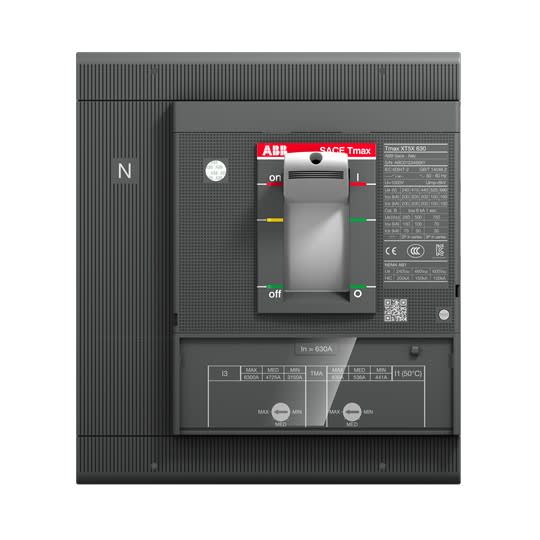

ABB - XT5H630 TMG500-2500 4pFF N100% - 100540

type de construction de l'appareil:

technique d'encastrement fixe pour appareil encastré

nombre de pôles:

4

courant permanent nominal (Iu):

630 A

tension assignée (Ue):

220...220 V

courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz:

70 kA

réglage de courant du déclencheur de surcharge:

350...350 A

type de raccordement du circuit principal:

raccordement par boulon

plage de réglage du déclencheur de court-circuit non retardé:

700...2500 A

protection intégrée contre les mises à la terre accidentelles:

Non

adapté à un montage de profilés chapeaux:

Non

montage de profilés chapeaux en option:

Oui

nombre de contacts auxiliaires à ouverture:

0

nombre de contacts auxiliaires à fermeture:

0

nombre de contacts auxiliaires à deux directions:

0

relais de signalisation de déclenchement disponible:

Non

avec déclencheur à sous-tension intégré:

Non

position du raccordement de circuit principal:

frontal

finition de l'élément d'actionnement:

manette / levier

appareil complet avec unité de protection:

Oui

commande motorisée intégrée:

Non

commande motorisée en option:

Oui

indice de protection (IP):

IP20

puissance dissipée:

33.5 W
