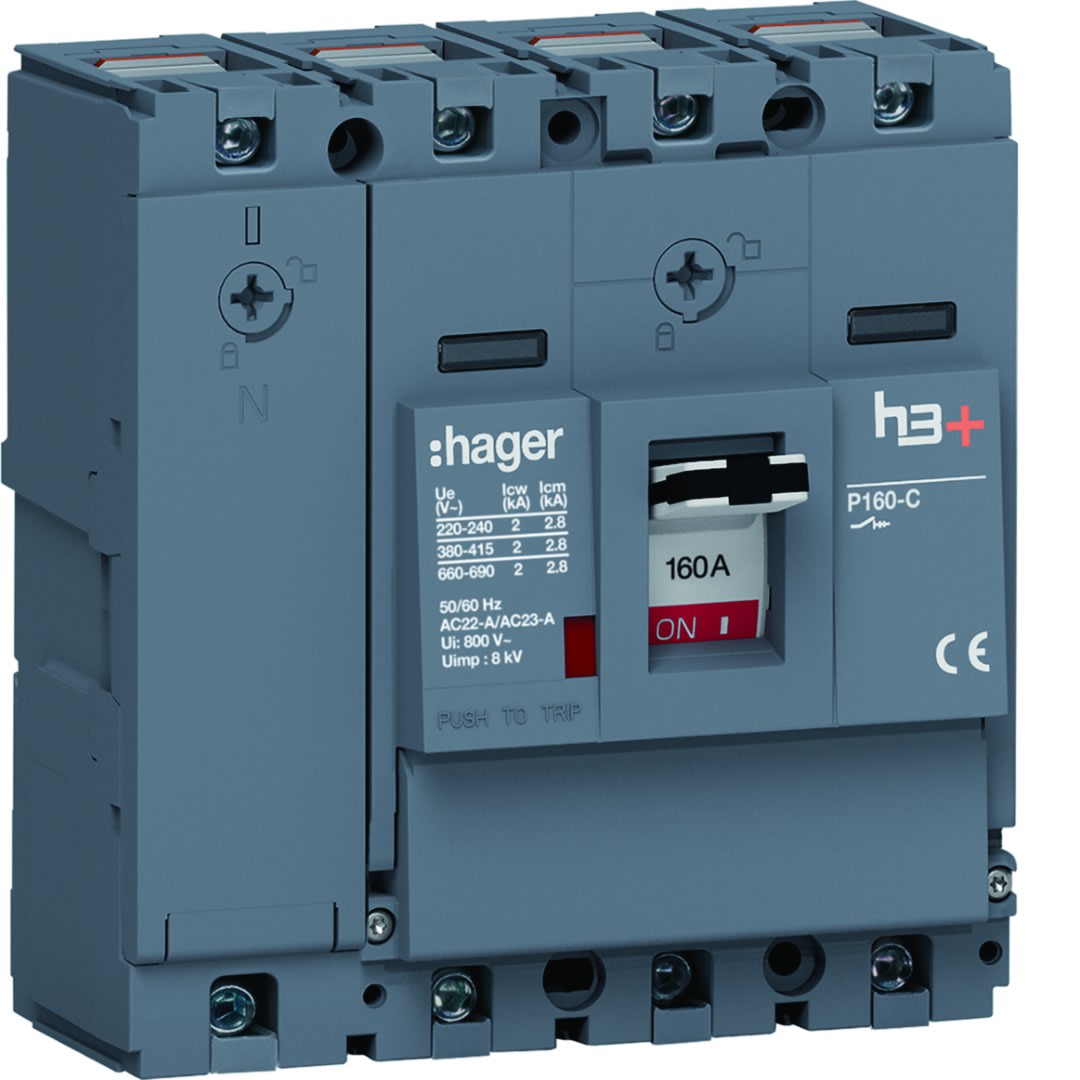

Hager - Interrupteur à déclenchement libre boitier moulé h3+ P160 4P In160A à cage - HCS161AC
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
nombre de pôles - 4
type de construction de l'appareil - technique d'encastrement fixe pour appareil encastré
courant permanent nominal (Iu) - 160 A
couleur de l'élément d'actionnement - gris
finition de l'élément d'actionnement - manette / levier
Emballage et conditions
1 unité(s)
Article en stock standard
Série de produits
EAN
3250613176907
Réf. Sonepar
05083317690
Réf. Fournisseur
HCS161AC
Réf. Commerciale
Hager
nombre de pôles:
4
type de construction de l'appareil:
technique d'encastrement fixe pour appareil encastré
courant permanent nominal (Iu):
160 A
couleur de l'élément d'actionnement:
gris
finition de l'élément d'actionnement:
manette / levier
finition interrupteur général:
Oui
finition interrupteur de maintenance/réparation:
Oui
finition interrupteur de sécurité:
Non
finition interrupteur de dispositif d'arrêt d'urgence:
Oui
finition de l'inverseur:
Non
nombre d'interrupteurs:
1
tension de fonctionnement nominale max. Ue en CA:
690 V
tension de fonctionnement normale:
220...690 V
courant permanent nominal, AC-23, 400 V:
160 A
courant permanent nominal, AC-21, 400 V:
160 A
courant nominal de courte durée admissible Icw:
2 kA
puissance de fonctionnement nominale, AC-23, 400 V:
163 kW
intensité de court-circuit nominale conditionnelle Iq:
120 kA
nombre de contacts auxiliaires à ouverture:
0
nombre de contacts auxiliaires à fermeture:
0
nombre de contacts auxiliaires à deux directions:
0
commande motorisée en option:
Non
commande motorisée intégrée:
Non
déclencheur voltmétrique en option:
Oui
convient pour montage au sol:
Oui
adapté à une fixation frontale à 4 trous:
Non
adapté à une fixation frontale centrale:
Non
adapté à un montage en distributeur:
Oui
adapté à un montage intermédiaire:
Non
verrouillable:
Oui
type de raccordement du circuit principal:
raccordement à vis
classe de protection (IP), face avant:
IP40
Degré de protection (NEMA):
autre
avec câblage prémonté:
Non
largeur:
120 mm
hauteur:
130 mm
profondeur:
97 mm
Les Atouts de l'article:
La nouvelle gamme de disjoncteurs boitiers moulés a été conçue pour apporter des solutions adaptées aux installations électriques dans les bâtiments tertiaires. Elle garantit une protection fiable contre les surcharges et les courts-circuits.
Les Atouts de la gamme:
Protégez vos bâtiments avec les boîtiers moulés h3 et h3+ jusqu'à 1600 A dans les bâtiments tertiaires et locaux professionnels et améliorez la performance énergétique avec les versions communicantes energy
Existe en :
6 tailles (x160, P160, P250, x/P630, h1000 et h1600); Icu de 18 kA à 70 kA; 3P et 4P; Versions AB avec ou sans différentiel dédiées aux branchements à puissance surveillée; Version interrupteur à déclenchement libre; Version disjoncteur équipé de 6 déclencheurs
A chaque application son déclencheur :
- TM: protection de base des départs directs
- MAG : protection magnétique seul pour les départs de sécurité (exemple : désenfumage)
- LSnI : protection électronique réglable pour départ vers tableau divisionnaire
- LSI : protection électronique réglable finement pour distributions complexes (exemple : plusieurs niveaux)
- Energy : protection électronique équipée d’un afficheur permettant un réglage très fin (incrément de 1A) de la protection pour assurer la sélectivité et intégrant un compteur d’énergie.
En ajoutant le module de communication HTC310H ou HTC320H le disjoncteur devient communicant; Cela permet d’envoyer les informations en Modbus vers un système de management de l’énergie comme Agardio manager (référence HTG411H); Plus de 300 informations différentes sur l’état du disjoncteur (alarmes AL y compris alarmes configurables, positions AX, historique, configuration du déclencheur, identification du produit) et les valeurs mesurées (P, U, I, E, taux de distorsion harmonique, cos phi)
Outil de conception et vérification :
Le logiciel de calcul de réseau hagercad.net vous permet de concevoir et prouver la conformité à la norme NF C 15-100.
Il est disponible en téléchargement libre sur le site web hager.
Une licence peut être obtenue auprès de votre contact commercial.
Le logiciel de mise en enveloppe hagercad.T vous permet non seulement d’implanter les produits de protection dans un coffret ou une armoire mais aussi de renseigner leurs accessoires ainsi que leurs réglages.
Les produits HAGER sont destinés aux professionnels. Ils doivent être installés conformément à la norme NF C 15-100
Quelques mots du fabricant :
Efficacité énergétique, mobilité électrique, gestion intelligente des bâtiments ou encore sécurité.
Leader de solutions et de services pour les installations électriques.
Hager est à vos côtés, pour répondre aux besoins de vos clients.
