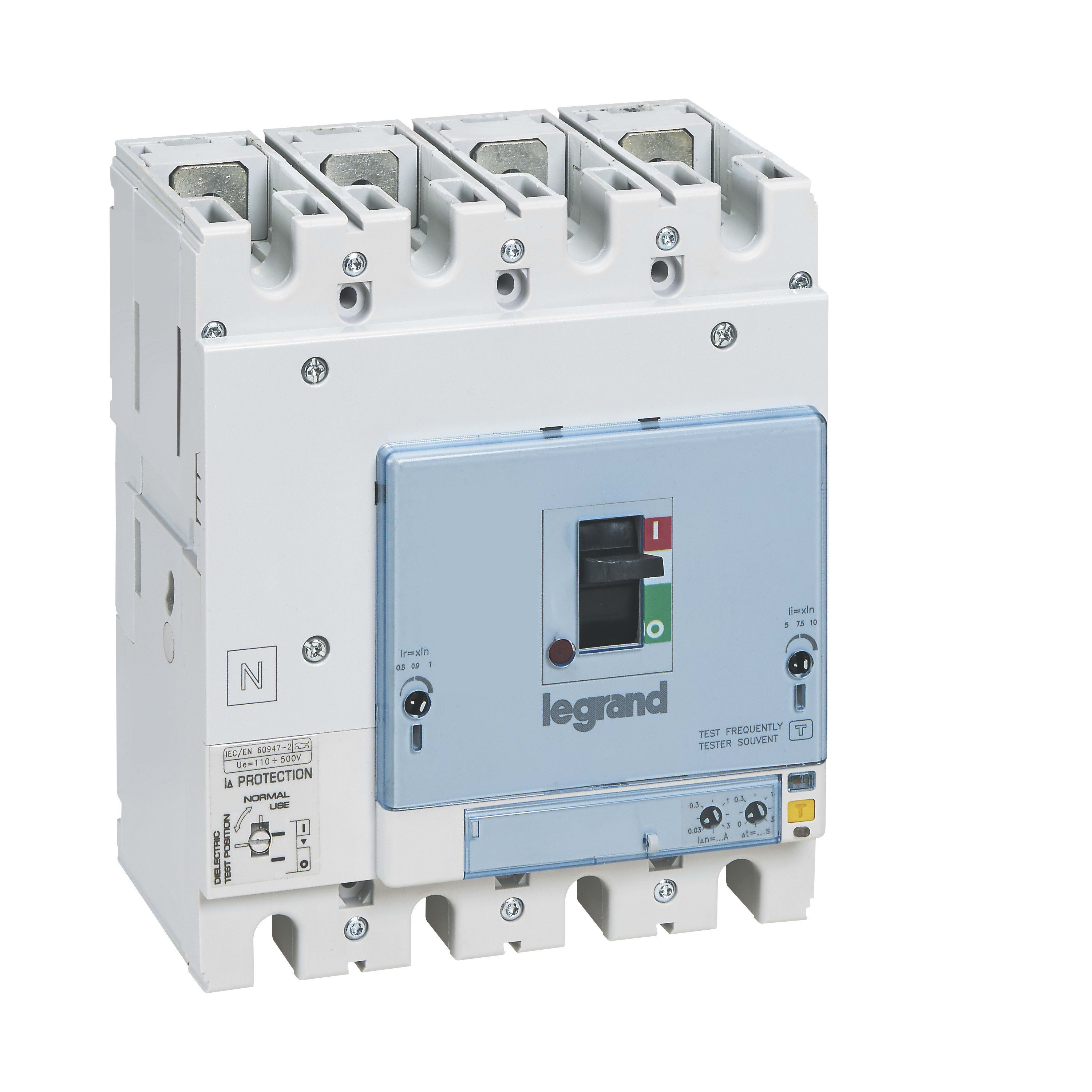

Legrand - Disjoncteur DPX3250HP électronique S1 avec différentiel 36kA 4P 250A - 423218
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
type de construction de l'appareil - technique d'encastrement fixe pour appareil encastré
nombre de pôles - 4
courant permanent nominal (Iu) - 250 A
tension assignée (Ue) - 230...690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz - 36 kA
Emballage et conditions
1 unité(s)
Produit non retournable
EAN
3414971050594
Réf. Sonepar
00001105059
Réf. Fournisseur
423218
Marque
Legrand
type de construction de l'appareil:
technique d'encastrement fixe pour appareil encastré
nombre de pôles:
4
courant permanent nominal (Iu):
250 A
tension assignée (Ue):
230...690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz:
36 kA
réglage de courant du déclencheur de surcharge:
100...250 A
type de raccordement du circuit principal:
raccordement par boulon
plage de réglage du déclencheur de court-circuit non retardé:
375...2500 A
protection intégrée contre les mises à la terre accidentelles:
Oui
adapté à un montage de profilés chapeaux:
Non
montage de profilés chapeaux en option:
Non
nombre de contacts auxiliaires à ouverture:
0
nombre de contacts auxiliaires à fermeture:
0
nombre de contacts auxiliaires à deux directions:
2
relais de signalisation de déclenchement disponible:
Oui
avec déclencheur à sous-tension intégré:
Non
position du raccordement de circuit principal:
frontal
finition de l'élément d'actionnement:
manette / levier
appareil complet avec unité de protection:
Oui
commande motorisée intégrée:
Non
commande motorisée en option:
Oui
indice de protection (IP):
IP30
Les Atouts de l'article:
Pouvoir de coupure de 36 kA, conformément à la norme EN/IEC 60947-2, adapté à la protection des installations industrielles de forte puissance.Tension nominale d'isolation de 500V.Tension nominale de résistance aux chocs de 6kV. Conforme à la norme NEMA AB-1.Conditions climatiques selon EN/IEC 60947-1 Annexe Q, Cat. F soumis à la température, à l'humidité, aux vibrations, aux chocs et au brouillard salin. Unité de protection électronique avec boutons rotatifs pour le réglage des courants de déclenchement thermique et magnétique.Protection thermique avec plage de réglage électronique de 0,4-1,0 du courant nominal.Protection magnétique avec plage de réglage électronique de 1,5-10 du courant nominal.Déclencheur différentiel intégré de type A, avec sensibilité réglable de 0,03 - 0,3 - 1 - 3 A et déclenchement réglable de 0 - 0,3 - 1 - 3 secondes. Peut être équipé de bobines (à émission et manque de tension) et de contacts auxiliaires.Peut être utilisé avec des poignées rotatives ou une motorisation.Des accessoires de verrouillage sont disponibles. Dispose de différents types d'accessoires de connexion : bornes à cage, répartiteur et bornes arrières.Appareil disponible en version indice de service ou en version débrochable.
Les Atouts de la gamme:
Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.
