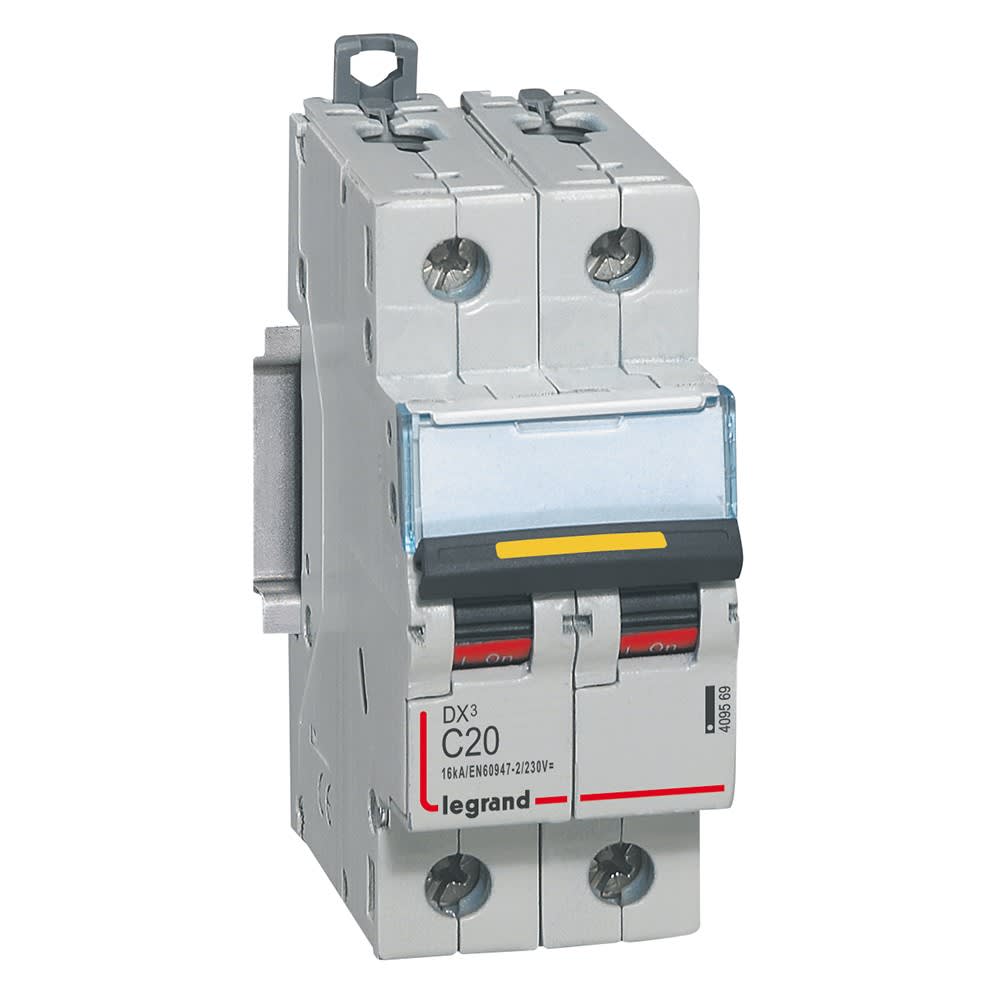

Legrand - Disjoncteur DX3 16kA - vis-vis - courant continu - 20A - courbe C - 2 modules
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
nombre de pôles (total) - 2
nombre de pôles protégés - 2
calibre/courant nominal assigné (In) - 20 A
caractéristique de déclenchement (type/courbe) - C
pôle neutre sectionné simultanément - Non
Minimum d'achat
1 unité(s)
EAN
3245064095693
Réf. Sonepar
00001409569
Réf. Fournisseur
409569
Réf. Commerciale
Legrand
nombre de pôles (total)
2
nombre de pôles protégés
2
calibre/courant nominal assigné (In)
20 A
caractéristique de déclenchement (type/courbe)
C
pôle neutre sectionné simultanément
Non
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn)
16 kA
profondeur d'encastrement
44 mm
tension assignée (Ue)
230 V
tension d'isolement assignée (Ui)
500 V
tension assignée de tenue aux chocs (Uimp)
4 kV
pouvoir de coupure assigné selon EN 60898 à 230 V (Icn)
3 kA
type de tension
DC
pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu)
16 kA
pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu)
10 kA
fréquence
50...60 Hz
classe de limitation d'énergie (I²t)
3
montage encastré
Oui
degré de pollution
3
produits auxiliaires associables
Oui
largeur en nombre de modules
2
indice de protection (IP)
IP20
température ambiante en fonctionnement
-25...70 °C
section de raccordement cable souple
1.5...25 mm²
section de raccordement cable rigide
1.5...35 mm²
antidéflagration
Non
Disjoncteur DX³ 16kA courant continu U minimum 12V= 2 pôles protégés magnétique réglé entre 5In et 7In - 20A avec arrivée haute et départ bas par bornes à vis pour protection des départs - 2 modules
Les Atouts de l'article:
Disjoncteur DX³ courant continu pouvoir de coupure :- 16kA conforme à la norme EN 60947-2 - 250V=- 6kA conforme à la norme EN 60947-2 - 250V=
Protection des départs : arrivée haute et sortie basse par bornes à vis - U minimummum 12V=
Intensité nominale 20A - Magnétique réglé entre 5In et 7In (courbe C) - 2 pôles protégés - 2 modules
Pour alimentation par peigne à dent HX³ traditionnel ou câblage traditionnel
Reçoit les auxiliaires, toutes les commandes motorisées et accessoires DX³ - Bornes protégées contre le toucher IP20, appareil câblé
Les Atouts de la gamme:
En réussissant l'alliance performante entre pouvoir de coupure élevé, forte intensité nominale et faible encombrement, les disjoncteurs modulaires DX³ répondent parfaitement aux contraintes de sélectivité et de gain de place, tout en assurant une protection optimale des personnes et des biens définie par la norme NF C 15-100. Ils permettent d'éviter la mise hors service de toute l'installation en cas de défaut et de renforcer le pouvoir de coupure de la protection aval. Ils peuvent être installés dans des chantiers résidentiels, petit tertiaire et grand tertiaire avec des pouvoirs de coupure de 6 kA à 50 kA. Le disjoncteur DX³ STOP ARC est une nouveauté Legrand, qui limite le risque d'incendie causé par des défauts d'arc électrique. La gamme DX³ est également composée de disjoncteurs différentiels, d'interrupteurs différentiels ainsi que d'auxiliaires qui assurent le déclenchement à distance des disjoncteurs, et de blocs différentiels adaptables.
