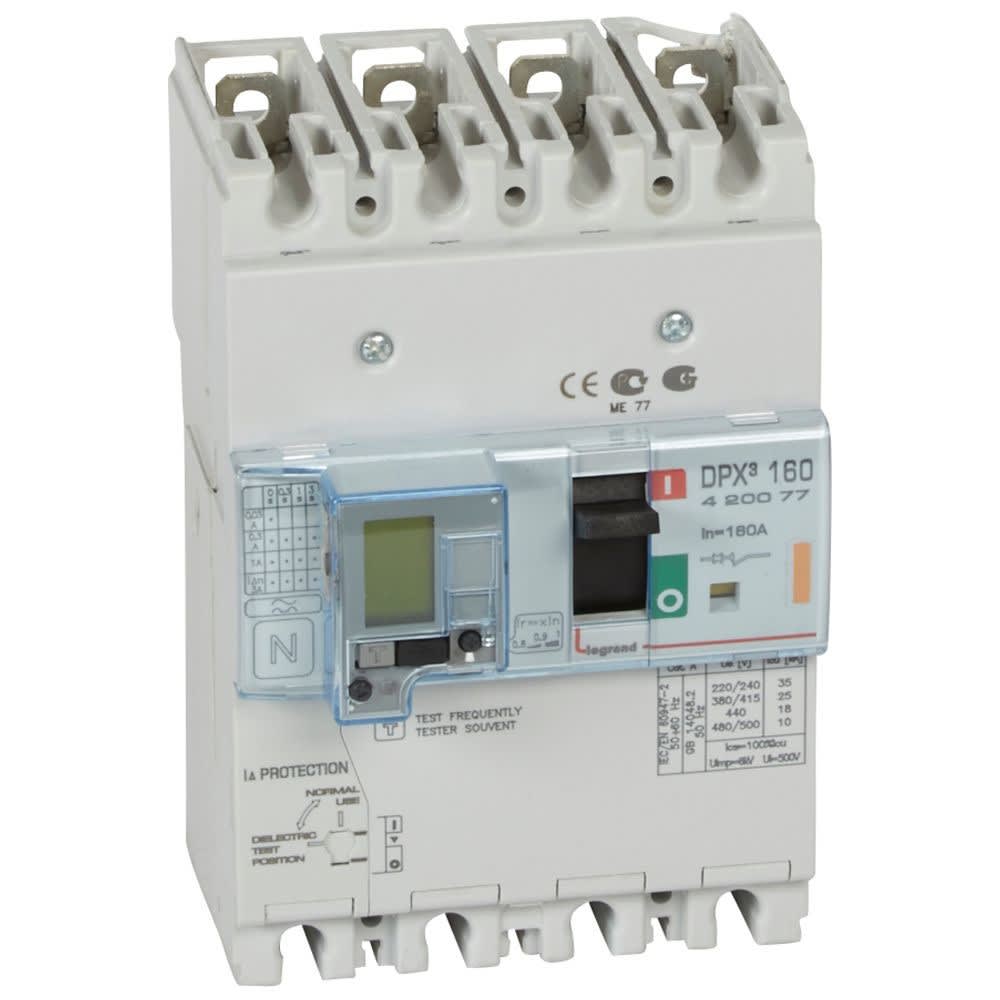

Legrand - Disjoncteur magnétothermique différentiel DPX3160 Icu 25kA 400V~ - 4P - 160A - 420077
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
type de construction de l'appareil - technique d'encastrement fixe pour appareil encastré
nombre de pôles - 4
courant permanent nominal (Iu) - 160 A
tension assignée (Ue) - 220...690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz - 25 kA
Emballage et conditions
1 unité(s)
Article en stock standard
Série de produits
EAN
3245064200776
Réf. Sonepar
00001420077
Réf. Fournisseur
420077
Réf. Commerciale
Legrand
type de construction de l'appareil:
technique d'encastrement fixe pour appareil encastré
nombre de pôles:
4
courant permanent nominal (Iu):
160 A
tension assignée (Ue):
220...690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz:
25 kA
réglage de courant du déclencheur de surcharge:
128...160 A
type de raccordement du circuit principal:
raccordement à vis
plage de réglage du déclencheur de court-circuit retardé de courte durée:
1600...1600 A
plage de réglage du déclencheur de court-circuit non retardé:
1600...1600 A
protection intégrée contre les mises à la terre accidentelles:
Oui
adapté à un montage de profilés chapeaux:
Oui
montage de profilés chapeaux en option:
Oui
nombre de contacts auxiliaires à ouverture:
1
nombre de contacts auxiliaires à fermeture:
0
nombre de contacts auxiliaires à deux directions:
1
relais de signalisation de déclenchement disponible:
Oui
avec déclencheur à sous-tension intégré:
Oui
position du raccordement de circuit principal:
frontal
finition de l'élément d'actionnement:
manette / levier
appareil complet avec unité de protection:
Oui
commande motorisée intégrée:
Non
commande motorisée en option:
Oui
indice de protection (IP):
IP30
Les Atouts de l'article:
Avec différentiel électronique intégré avec affichage LCD - Reçoit les accessoires et les auxiliaires communs DPX³
Disjoncteur de puissance DPX³160 à déclencheur magnétothermique avec différentiel
Pouvoir de coupure Icu 25kA (400V~) - 4P - In: 160A - Sensiblilté réglable: 0,03A, 0,3A, 1A, 3A - Déclenchement réglable: 0 seconde, 0,3 seconde, 1 seconde, 3 secondes (0 seconde uniquement avec sensibilité 0,03A)
Se monte sur rail symétrique ou sur platine dans les coffrets et armoires XL³ - Conforme à la norme NF IEC 60947-2
Thermique réglable de 0,8In à 1In - Magnétique fixe: 400A de 16A à 40A ou 10In de 63A à 160A
Les Atouts de la gamme:
Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.
