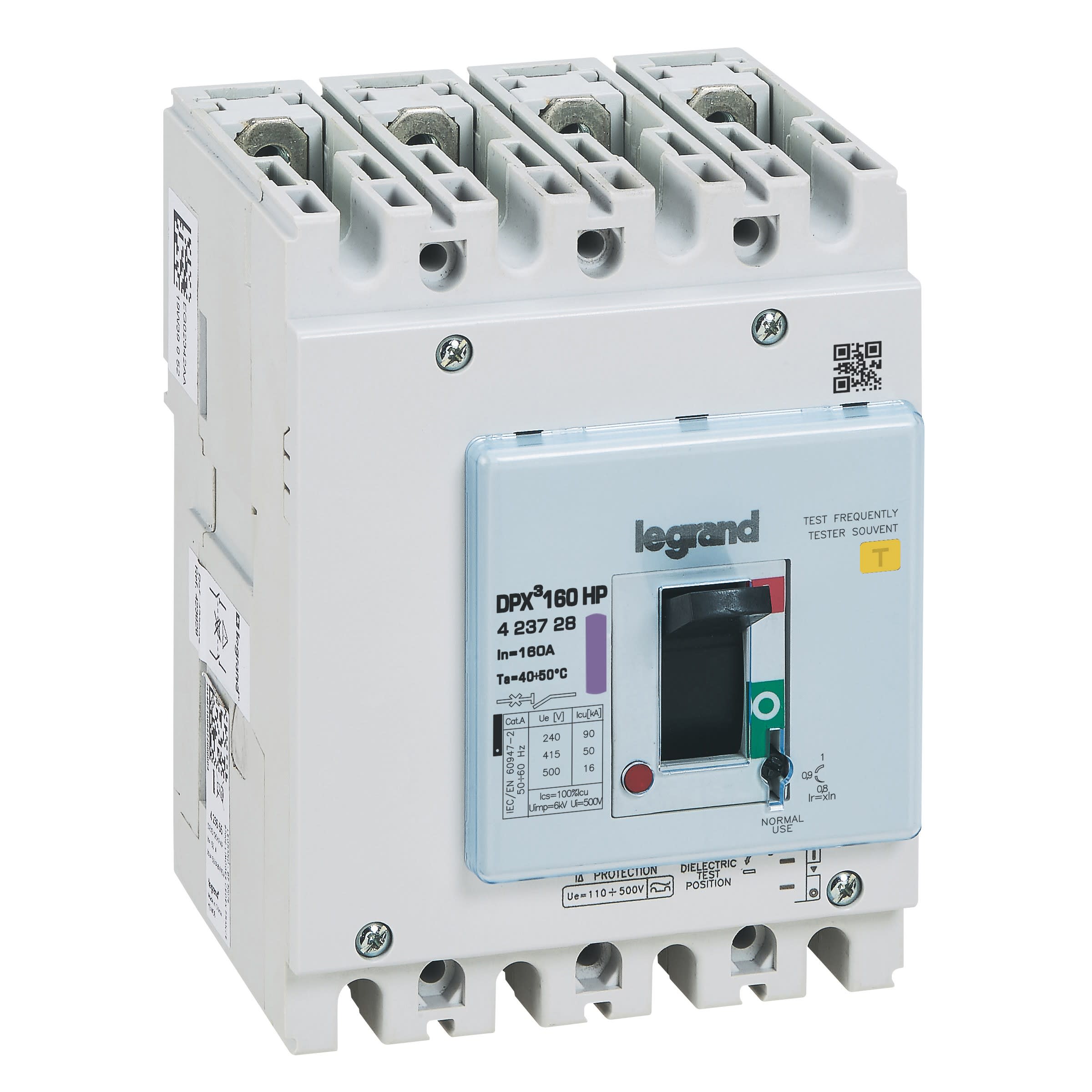

Legrand - DPX3 160HP - Disjoncteur magnéto-thermique 160A - 50kA - 4P - différentiel - 423728
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
type de construction de l'appareil - technique d'encastrement fixe pour appareil encastré
nombre de pôles - 4
courant permanent nominal (Iu) - 160 A
tension assignée (Ue) - 220...690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz - 50 kA
Emballage et conditions
1 unité(s)
Produit non retournable
EAN
3414972402569
Réf. Sonepar
00001240256
Réf. Fournisseur
423728
Marque
Legrand
type de construction de l'appareil:
technique d'encastrement fixe pour appareil encastré
nombre de pôles:
4
courant permanent nominal (Iu):
160 A
tension assignée (Ue):
220...690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz:
50 kA
réglage de courant du déclencheur de surcharge:
125...160 A
type de raccordement du circuit principal:
raccordement à vis
plage de réglage du déclencheur de court-circuit non retardé:
1280...1920 A
protection intégrée contre les mises à la terre accidentelles:
Non
adapté à un montage de profilés chapeaux:
Non
montage de profilés chapeaux en option:
Non
nombre de contacts auxiliaires à deux directions:
2
relais de signalisation de déclenchement disponible:
Oui
avec déclencheur à sous-tension intégré:
Non
position du raccordement de circuit principal:
frontal
finition de l'élément d'actionnement:
manette / levier
appareil complet avec unité de protection:
Oui
commande motorisée intégrée:
Non
commande motorisée en option:
Non
indice de protection (IP):
IP30
Les Atouts de l'article:
Pouvoir de coupure de 50kA à 400V, conforme à la norme EN/IEC 60947-2, idéal pour la protection des installations industrielles de forte puissance et des applications exigeantes.Tension assignée d’isolement de 500V et tension assignée de tenue aux chocs de 6kV, garantissant une sécurité optimale dans les environnements industriels.Unité de protection équipée de boutons rotatifs pour réglage manuel : protection thermique réglable de 125A à 160A (0,8 à 1,0 In) et protection magnétique fixée à 10 fois le courant nominal (1280A à 1920A).Livré avec vis de fixation, vis de connexion et écrans isolants (barrières de phase), facilitant l’installation et la sécurité des connexions.Peut être équipé d’auxiliaires (déclencheur à émission de tension, déclencheur à minimum de tension, contact auxiliaire), poignée rotative, répartiteur, bornes arrière et accessoire de verrouillage pour une flexibilité maximale d’intégration.
Les Atouts de la gamme:
Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.
