Legrand - DPX31600 disjoncteur electronique S10 3P 630A 70kA - 422940
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
type de construction de l'appareil - technique d'encastrement fixe pour appareil encastré
nombre de pôles - 3
courant permanent nominal (Iu) - 630 A
tension assignée (Ue) - 220...690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz - 70 kA
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
EAN
3414972259514
Réf. Sonepar
00001225951
Réf. Fournisseur
422940
Réf. Commerciale
Legrand
type de construction de l'appareil:
technique d'encastrement fixe pour appareil encastré
nombre de pôles:
3
courant permanent nominal (Iu):
630 A
tension assignée (Ue):
220...690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz:
70 kA
réglage de courant du déclencheur de surcharge:
126...630 A
type de raccordement du circuit principal:
raccordement à vis
plage de réglage du déclencheur de court-circuit retardé de courte durée:
945...6300 A
plage de réglage du déclencheur de court-circuit non retardé:
15...15 A
protection intégrée contre les mises à la terre accidentelles:
Non
adapté à un montage de profilés chapeaux:
Non
montage de profilés chapeaux en option:
Non
nombre de contacts auxiliaires à deux directions:
3
relais de signalisation de déclenchement disponible:
Oui
avec déclencheur à sous-tension intégré:
Oui
position du raccordement de circuit principal:
frontal
finition de l'élément d'actionnement:
manette / levier
appareil complet avec unité de protection:
Oui
commande motorisée intégrée:
Non
commande motorisée en option:
Oui
indice de protection (IP):
IP30
Les Atouts de l'article:

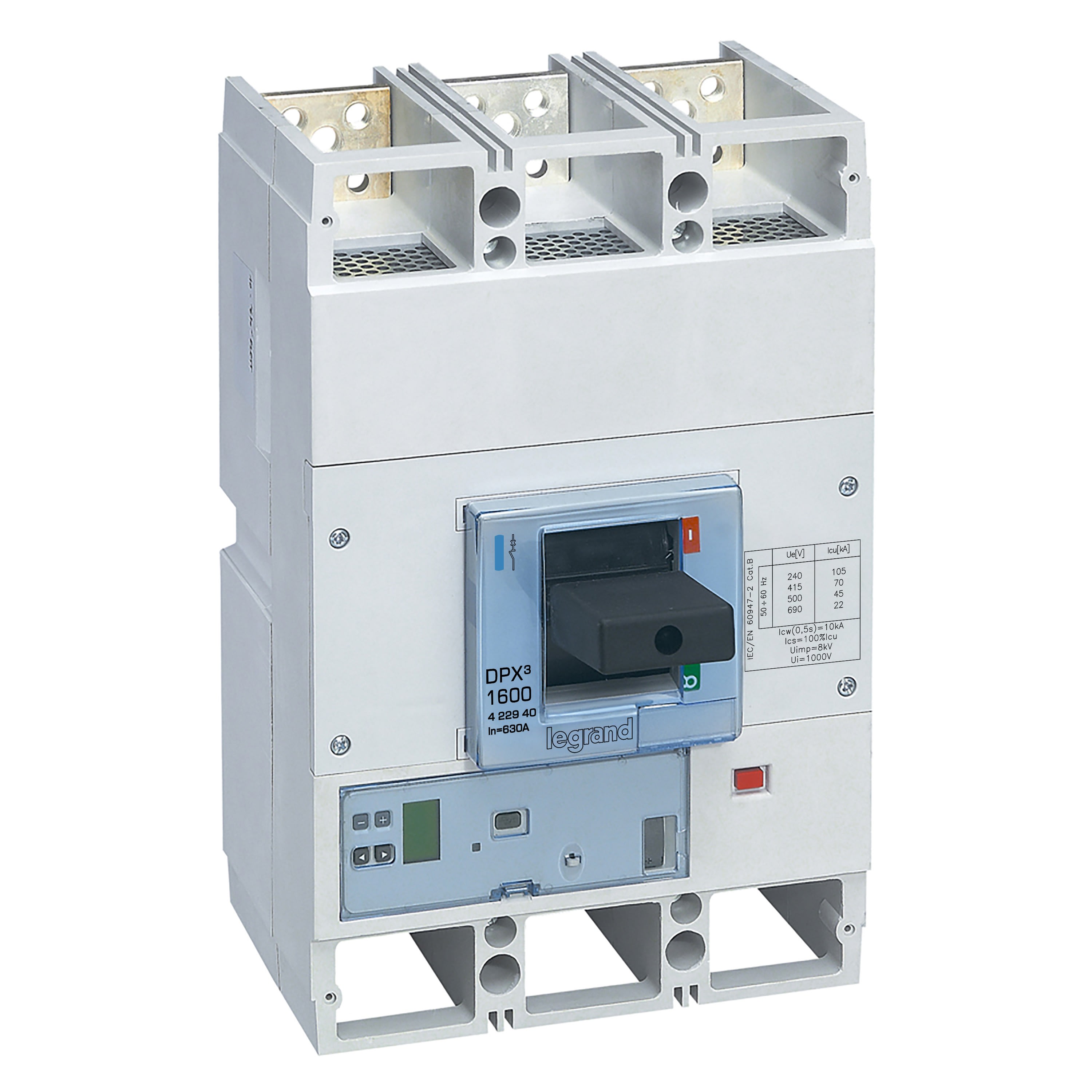

Disjoncteur de puissance DPX³1600 à déclencheur électronique S10 avec pouvoir de coupure Icu 70kA (400V~) - 3P - In : 630A Avec voyant vert et prise de test - Réglages plombables Peut être équipé de déclencheurs et de contacts auxiliaires, et peut être associé à une commandes motorisée, relais différentiels ou une commande rotative Se monte en position verticale, horizontale ou inverseur de sources sur platine dans les coffrets et armoires XL³ - Peut devenir une version débrochable avec base et kit de transformation Conforme à :- NEMA AB‐1- norme NF IEC 60947-2- conditions climatiques selon IEC/EN 60947-1 Annexe Q, Cat. F concernant la température, humidité, vibration, choc et brouillard salin
Les Atouts de la gamme:
Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.
