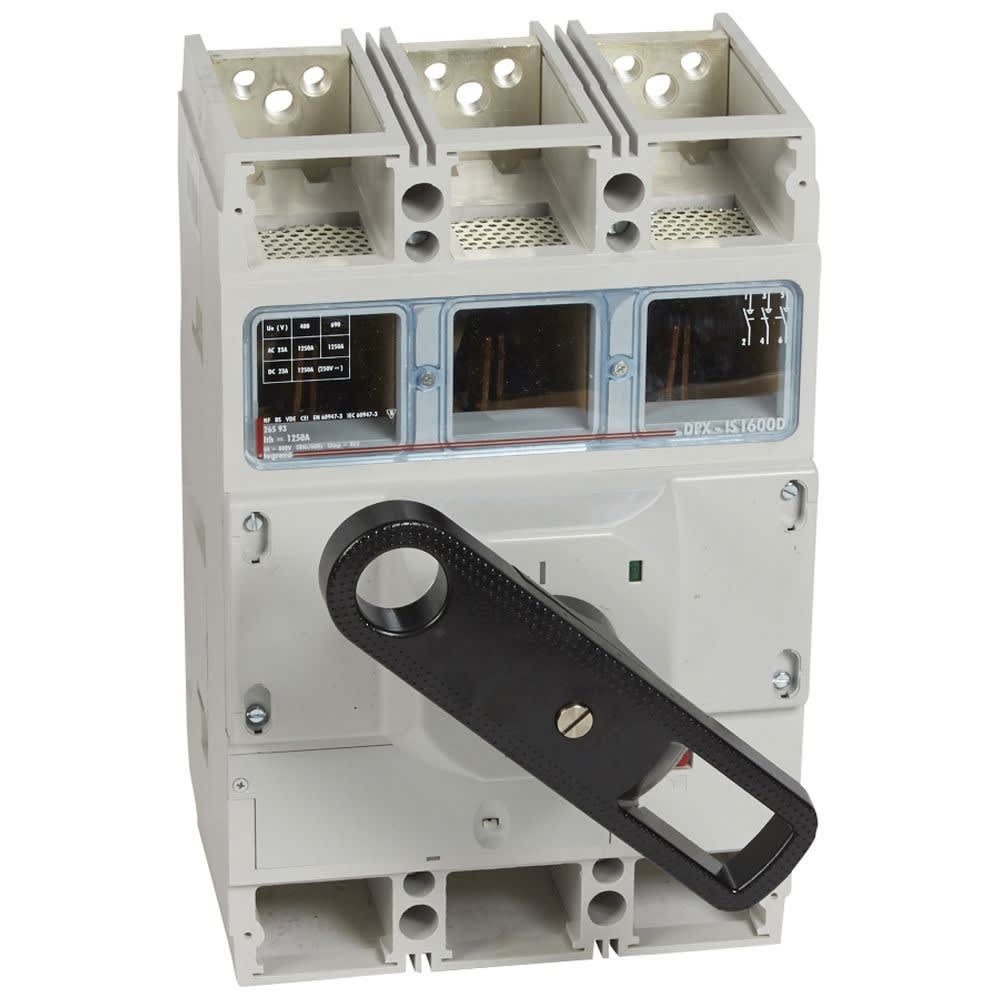

Legrand - Interrupteur-sectionneur DPX-IS1600 à déclenchement + cde frontale - 3P - 1250A - 026593
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
nombre de pôles - 3
type de construction de l'appareil - appareil complet installé dans un boîtier
courant permanent nominal (Iu) - 1250 A
couleur de l'élément d'actionnement - noir
finition de l'élément d'actionnement - bouton rotatif
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
EAN
3245060265939
Réf. Sonepar
00001026593
Réf. Fournisseur
026593
Réf. Commerciale
Legrand
nombre de pôles:
3
type de construction de l'appareil:
appareil complet installé dans un boîtier
courant permanent nominal (Iu):
1250 A
couleur de l'élément d'actionnement:
noir
finition de l'élément d'actionnement:
bouton rotatif
finition interrupteur général:
Oui
finition interrupteur de maintenance/réparation:
Oui
finition interrupteur de sécurité:
Oui
finition interrupteur de dispositif d'arrêt d'urgence:
Oui
finition de l'inverseur:
Non
tension de fonctionnement nominale max. Ue en CA:
690 V
tension de fonctionnement normale:
230...690 V
courant permanent nominal, AC-21, 400 V:
1250 A
puissance de fonctionnement nominale, AC-3, 400 V:
1250 kW
courant nominal de courte durée admissible Icw:
20 kA
puissance de fonctionnement nominale, AC-23, 400 V:
500 kW
intensité de court-circuit nominale conditionnelle Iq:
100 kA
nombre de contacts auxiliaires à ouverture:
0
nombre de contacts auxiliaires à fermeture:
0
nombre de contacts auxiliaires à deux directions:
4
commande motorisée en option:
Non
commande motorisée intégrée:
Non
déclencheur voltmétrique en option:
Oui
convient pour montage au sol:
Oui
adapté à une fixation frontale à 4 trous:
Oui
adapté à une fixation frontale centrale:
Non
adapté à un montage en distributeur:
Oui
adapté à un montage intermédiaire:
Non
verrouillable:
Oui
type de raccordement du circuit principal:
raccordement à vis
classe de protection (IP), face avant:
IP20
largeur:
210 mm
hauteur:
320 mm
profondeur:
207 mm
Les Atouts de l'article:
3P - 1250A - Reçoit les auxiliaires électriques permettant le contact auxiliaire d'alarme - Peut être associé à un relais différentiel à tore séparé, livré sans déclencheur
Conforme à la norme NF IEC 60947-3 - Catégorie d'emploi AC23A
Interrupteur-sectionneur DPX-IS1600 à déclenchement avec commande frontale
Livré avec :- plage de raccordement- cache-vis- rehausse de poignée
Se monte sur platine dans les armoires XL³
Les Atouts de la gamme:
La gamme DPX-IS propose 3 tailles d'interrupteurs-sectionneurs à coupure visible avec des calibres entre 63A et 1600A. Elle offre également un choix de versions permettant de répondre à toutes les exigences : avec ou sans déclenchement et plusieurs types de commande cadenassable, frontale, latérale droite ou latérale gauche pour une intégration parfaite dans les tableaux divisionnaires. Le raccordement est possible avec des barres ou des câbles via les prises avant ou peuvent être équipées de prises arrières. L'intégration dans les coffrets et armoires XL³ est optimal avec des platines et plastrons dédiés pour un montage vertical ou horizontal.
