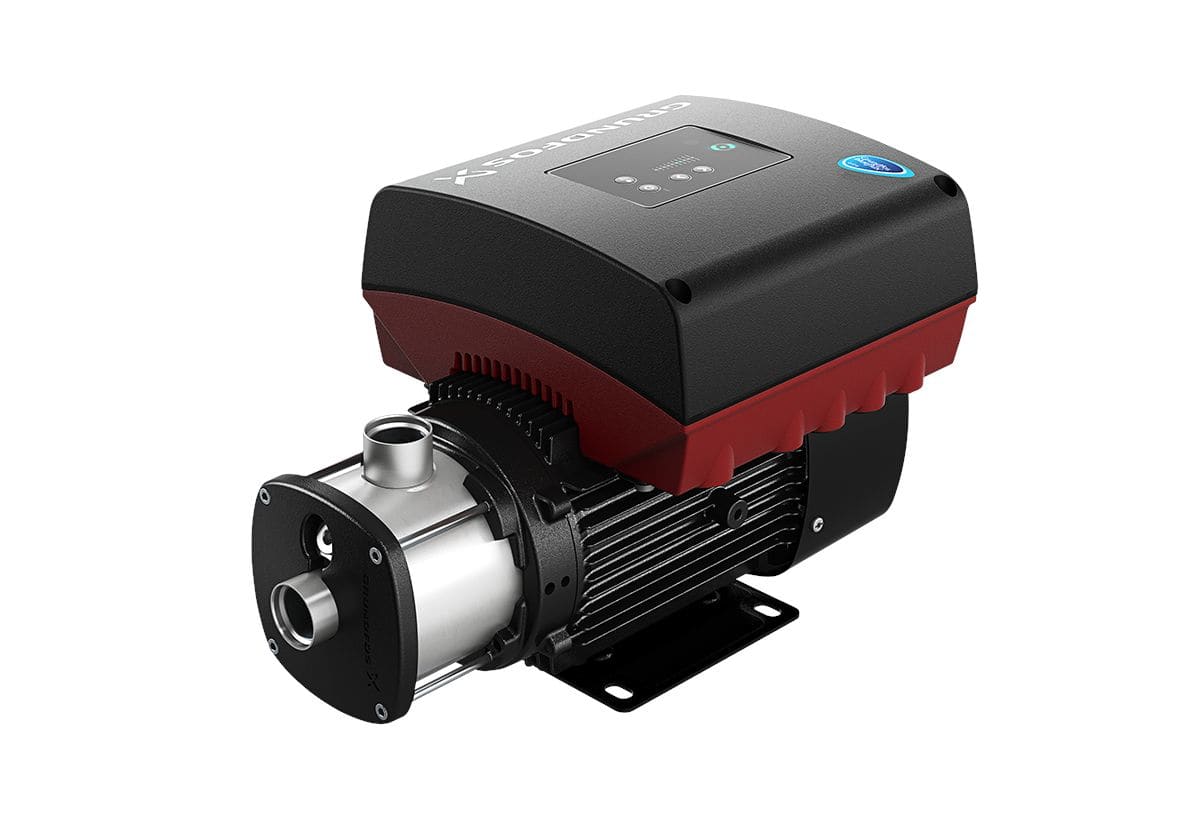

POMPES GRUNDFOS DISTRIBUTION SA - CME5-3 A-R-A-E-AQQE U-A-D-N - 98395019
Connectez-vous pour accéder au prix et commander
Caractéristiques principales
modèle - horizontal
débit volumétrique (BEP) - 5.64 m³/h
hauteur d’élévation max. - 27.7 m
pression de travail max. - 10 bar
puissance électrique du moteur (P2) - 1.1 kW
Conditionnement
1 unité(s)
Produit non retournable
EAN
5711494282470
Réf. Sonepar
06879428247
Réf. Fournisseur
98395019
Marque
POMPES GRUNDFOS DISTRIBUTION SA
modèle:
horizontal
débit volumétrique (BEP):
5.64 m³/h
hauteur d’élévation max.:
27.7 m
pression de travail max.:
10 bar
puissance électrique du moteur (P2):
1.1 kW
matériau corps de pompe:
fonte
classe de qualité corps de pompe:
fonte GG 20 (GJL-200)
matériau de la turbine/roue de pompe:
acier inoxydable
classe de qualité matériau hélice:
acier inoxydable RVS 304 (1.4301)
matière du raccordement:
fonte
classe de qualité raccord:
fonte GG 20 (GJL-200)
hauteur de refoulement selon débit volumétrique (BEP):
321.66 kPa
volume refoulé max.:
1 m³/h
longueur du câble:
1 m
tension assignée (Ue):
200...240 V
nombre de phases:
5.88
fréquence:
50 Hz
courant nominal:
0.7 A
indice d'efficacité minimum (MEI):
3480
pays de fabrication:
HONGRIE
régime:
3480 1/min
moteur à régulation du régime:
incorporé
type de réglage de vitesse:
continu
moteur avec arbre rallongé:
Non
standard radio Bluetooth:
Non
standard radio WLAN 802.11:
Non
standard radio 5G:
Non
signal d'interface 0-10 V / 2-10 V:
Oui
signal d'interface 0-20 mA / 4-20 mA:
Non
interface PT100 / PT1000 / PTC:
Non
interface Pulse Width Modulation (PWM):
Non
compteur d'impulsions d'interface:
Non
contact de commutation hors tension:
Non
avec interface de communication RS-485:
Non
avec interface de communication RS-232:
Non
protocole pris en charge pour EtherNet/IP:
Non
supporte le protocole KNX:
Non
protocole pris en charge pour PROFIBUS:
Non
protocole pris en charge pour PROFINET IO:
Non
protocole pris en charge pour CAN / CANOpen:
Non
protocole pris en charge pour Modbus TCP:
Oui
protocole pris en charge pour Modbus RTU:
Non
protocole pris en charge pour BACnet MS / TP:
Oui
protocole pris en charge pour BACnet IP:
Oui
protocole pris en charge pour LON / LONWorks:
Non
protocole pris en charge pour le bus LIN:
Non
température moyenne (permanente):
-20...90 °C
température ambiante:
-20...55 °C
raccord côté d’alimentation:
filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1)
diamètre raccordement côté alimentation:
1 1/4 pouces (32)
raccord de l'étage de compression à bride côté entrée:
16
raccordement standard côté entrée:
autre
type raccordement côté sortie:
filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1)
diamètre raccordement côté refoulement:
1 pouces (25)
diamètre raccordement côté refoulement:
326 mm
étage de pression pour raccordement de flasque sortie:
16
type de raccordement côté sortie:
ISO 228-1
forme de la plage:
autre
amorçage automatique:
Non
indice de protection (IP):
IP55
longueur d’encastrement:
326 mm
hauteur pompe:
10 mm
poids:
14.674 kg
antidéflagration:
Non
moteur standard:
Non
classe d'efficacité du moteur:
IE5
avec protection contre la marche à sec:
Non
standard radio 2G:
Non
standard radio 4G:
Non
Les Atouts de l'article:
CME 5-3 A-R-A-E-AQQE U-A-D-N Pompe centrifuge multicellulaire à aspiration axiale, compacte, fiable, horizontale, avec orifice d'aspiration axial et orifice de refoulement radial. L'arbre, les roues, et les chambres sont en acier inoxydable. Les pièces d'aspiration et de refoulement sont en fonte. La garniture mécanique est un joint torique non équilibré spécialement conçu. Le raccordement à la tuyauterie est effectué par les filetages Whitworth, Rp (ISO 7/1). La pompe est équipée d'un moteur ventilé synchrone à aimant permanent, 1-phasé. Le rendement du moteur est classé IE5, conformément à IEC 60034-30-2. Le moteur comprend un convertisseur de fréquence et un régulateur PI dans la boîte à bornes du moteur. Cela permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée. Un panneau de commande sur la boîte à bornes du moteur permet le réglage du point de consigne requis ainsi que le réglage de la pompe sur fonctionnement "Min." ou "Max.", ou encore sur "Arrêt". L'indicateur Grundfos Eye sur le panneau de commande fournit une indication visuelle de l'état de la pompe : {_BL_}"Sous tension" : Le moteur fonctionne (voyants lumineux rotatifs verts) ou ne fonctionne pas (voyants lumineux verts allumés) {_BL_}"Avertissement " : Le moteur fonctionne toujours (voyants lumineux rotatifs jaunes) ou est arrêté (voyants lumineux jaunes allumés fixes) {_BL_}"Alarme" : Le moteur est arrêté (voyants lumineux clignotants rouges). Il est possible de communiquer avec la pompe au moyen de la télécommande Grundfos GO (accessoire). La télécommande permet d'effectuer des réglages supplémentaires et de prendre connaissance d'un certain nombre de paramètres tels que "Valeur réelle", "Vitesse", "Alimentation" et "Consommation électrique" totale. La boîte à bornes contient les bornes pour les connexions suivantes : {_BL_}une entrée numérique dédiée {_BL_}deux entrées analogiques, 0(4)-20 mA, 0-5 V, 0-10 V, 0,5 - 3,5 V {_BL_}alimentation 5 V du potentiomètre et du capteur {_BL_}une entrée numérique configurable ou une sortie collecteur ouvert {_BL_}entrée et sortie du capteur numérique Grundfos {_BL_}alimentation 24 V pour capteurs {_BL_}deux sorties relais (contacts libres de potentiel) {_BL_}une connexion GENIbus {_BL_}une interface pour le module fieldbus CIM Grundfos. Commandes: Frequency converter:Intégré Liquide: Liquide pompé:Eau Plage température liquide:-20 .. 90 °C Température liquide sélectionnée:20 °C Densité:998.2 kg/m³ Technique: Vitesse de rotation pour les données de la pompe:3480 mn-1 Débit nominal:5.64 m³/h Hmt nom.:32.77 m Garniture mécanique primaire:AQQE Code de la garniture mécanique:AQQE Certifications:CE,EAC,CURUS,UKCA Certifications pour l’eau potable:WRAS,ACS,NSF61 Tolérance courbe:ISO9906:2012 3B Matériaux: Corps de pompe:Fonte Corps de pompe:EN-GJL-200 Corps de pompe:ASTM A48-25A Roue:Acier inox. Roue:EN 1.4301 Roue:AISI 304 Installation: Plage température ambiante:-20 .. 55 °C Pression maximale de service:10 bar Pression maximum à la température indiquée:10 bar / 90 °C Type raccordement:Rp Diamètre du raccord d'aspiration:1 1/4 pouce Diamètre du raccord de refoulement:1 pouce Position refoul.:12 Donnée électrique: Norme moteur:IEC Hauteur d'axe:80B Puissance nominale - P2:1.1 kW Fréquence d'alimentation:50 / 60 Hz Compatible 50/60 Hz (oui/non):O Tension nominale:1 x 200-240 V Facteur de service:0.00 Intensité nominale:6.7-5.6 A Vitesse nominale:2900 - 4000 mn-1 Indice de protection (IEC 34-5):IP55 Classe d’isolation (CEI 85):F Autres: Position de la boîte à bornes:12 Indice d’efficacité minimale, MEI ?:0.7 Poids net:14.7 kg Poids brut:18.2 kg N° VVS danois:385222030 N° LVI finlandais:4925822 Pays d'origine:HU Code douanier:84137075
Quelques mots du fabricant :
Des installations d'eau résidentielles aux applications industrielles à grande échelle, Grundfos France est votre partenaire de confiance pour l'efficacité, la fiabilité et la durabilité de la gestion de l'eau.
