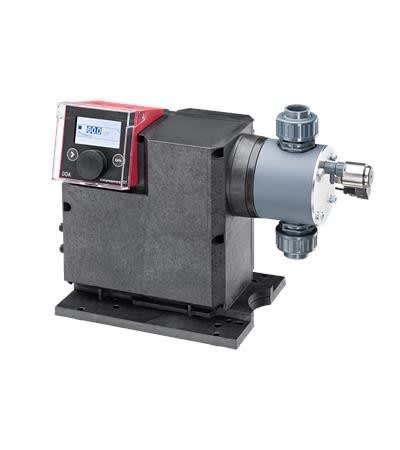

POMPES GRUNDFOS DISTRIBUTION SA - DDA 120-7 AR-PVC-L/E/C-F-31U3U3FG - 99159502
Connectez-vous pour accéder au prix et commander
Caractéristiques principales
matériau corps de pompe - PVC
débit nominal - 120 l/h
hauteur de refoulement au débit nom. - 700.22 kPa
cylindrée - 0.012 l
nombre max. de tours par minute - 190
Conditionnement
1 unité(s)
Produit non retournable
EAN
5712607842901
Réf. Sonepar
06879784290
Réf. Fournisseur
99159502
Marque
POMPES GRUNDFOS DISTRIBUTION SA
matériau corps de pompe:
PVC
débit nominal:
120 l/h
hauteur de refoulement au débit nom.:
700.22 kPa
cylindrée:
0.012 l
nombre max. de tours par minute:
190
classe de qualité corps de pompe:
autre
matière de la tête de dosage:
PVC
qualité du matériau de la tête de dosage:
autre
matière du raccordement:
autre
matière de la membrane:
PTFE
hauteur d’aspiration max.:
1.5 m
pression de travail max.:
7 bar
longueur de course ajustable:
Oui
raccordement électrique:
cordon de raccordement avec prise
longueur du câble:
1.5 m
tension assignée (Ue):
100...240 V
nombre de phases:
1
fréquence:
50/60 Hz
puissance électrique du moteur (P1):
62 W
puissance électrique du moteur (P2):
1 W
température moyenne (permanente):
0...40 °C
température ambiante:
0...45 °C
raccord côté d’alimentation:
autre
diamètre raccordement côté alimentation:
autre
raccord de l'étage de compression à bride côté entrée:
autre
raccordement standard côté entrée:
autre
diamètre raccordement côté refoulement:
autre
étage de pression pour raccordement de flasque sortie:
autre
forme de la plage:
autre
avec coupleur:
Non
entraînement:
moteur pas à pas
type de clapet antiretour:
bille
viscosité de la substance de mesure:
1...100 Pa-s
indice de protection (IP):
IP65
quantité ajustable:
Oui
standard radio WLAN 802.11:
Non
standard radio 2G:
Non
standard radio 4G:
Non
signal d'interface 0-10 V / 2-10 V:
Non
signal d'interface 0-20 mA / 4-20 mA:
Non
avec interface de communication RS-485:
Non
avec interface de communication RS-232:
Non
protocole pris en charge pour BACnet MS / TP:
Non
Les Atouts de l'article:
n murale ou horizontale de la pompe. L’interface de commande peut être positionnée de trois façons différentes (en façade, à droite et à gauche). La molette et l'écran graphique multicolore permettent une mise en service et un fonctionnement intuitifs. Les éléments de contrôle sont protégés par un couvercle transparent. La tête de dosage se compose des éléments suivants : - Une membrane toute PTFE résistante aux produits chimiques conçue pour une longue durée de vie. - Deux clapets à billes pour une précision de dosage optimale. - Une vanne de désaération pour une mise en service facile. Modes de fonctionnement : - Dosage manuel en ml/h, l/h ou gph. - Commande par impulsion en ml/impulsion (fonction de mémoire incluse). - Commande analogique 0/4-20 mA (échelle paramétrable). - Commande par injection de lots, impulsion en ml, l ou gal. - Commande par cycle de temporisation (tempo, cycle ou semaine de dosage). - Commande Fieldbus (Genibus préparé pour ajout E-box : Profibus DP, ModBus RTU, Ethernet). Autres caractéristiques : - Surveillance de l'état de la membrane avec double détection des fuites. - Désaération automatique pendant l'arrêt de la pompe pour éviter tout dysfonctionnement dû à la présence de bulles d'air. - Deux fonctions SlowMode (anti-cavitation), 50 % et 25 % du débit maxi de la pompe, par exemple pour les liquides hautement visqueux ou dégazants. - Affichage des informations de maintenance telles que rappel des interventions et code article des pièces de rechange. - Fonction de verrouillage pour protéger la pompe contre tout accès non autorisé. - Affichage d'informations supplémentaires telles que recopie du signal analogique d'entrée (mA) ou le débit réel mesuré. - Compteur du volume total dosé (réinitialisation possible), des heures de fonctionnement, etc. - Paramétrages de sauvegarde et de chargement de réglages personnalisés ou de retour aux réglages par défaut. Entrées/sorties de signal : - Entrée pour impulsion, signal analogique 0/4-20 mA, arrêt externe - Entrée pour signal de niveau bas ou niveau vide. - Deux relais de sortie libres de potentiel pour max. 30 V AC/DC (configurables, par exemple alarme, signal de course, dosage, tempo, etc.) - Sortie analogique 0/4-20mA. - Interface de communication Fieldbus (GeniBus, aussi pour ajout E-box : Profibus DP, ModBus RTU, Ethernet). Commandes: Variante de commande:AR Contrôle de niveau:YES Entrée analogique:0/4-20 MA Commande par impulsion:OUI Entrée arrêt externe:OUI Sortie analogique:0/4-20 MA Relais de sortie:2 Communication Bus:OUI Liquide: Liquide pompé:Eau Plage température liquide:0 .. 40 °C Température liquide sélectionnée:20 °C Densité:998.2 kg/m³ Technique: Désignation:DDA 120-7 AR-PVC-L/E/C-F-31U3U Débit maxi:120 l/h Débit max. en SlowMode (anticavitation) 50%:60 l/h Débit max. en SlowMode (anticavitation) 25%:30 l/h Débit mini:150 ml/h Marche de réglage effective:1:800 Certifications sur la plaque signalétique:CE,CSA-US,NSF61,EAC,RCM Type de clapet:Standard Viscosité maximum à 100%:100 mPas Viscosité max. en SlowMode (anticavitation) 50%:1500 mPas Viscosité max. en SlowMode (anticavitation) 25%:3000 mPas Précision de la répétabilité:1.5 % Matériaux: Tête de dosage:PVC (Polychlorure de vinyle) Clapet à boule:Céramique Joint:EPDM Installation: Plage température ambiante:0 .. 45 °C Pression maximale de service:7 bar Kit d'installation:NON Type d'installation:Aucun kit d'installation Asp. pompe:Conn.pack U3 (hose ID.19mm &.. Refoulement pompe:Conn.pack U3 (hose ID.19mm &.. Hauteur max. d'aspiration pendant le fonctionnement:3 m Hauteur max. d'aspiration pendant l'amorçage:1.5 m Donnée électrique: P1 max:62 W Fréquence d'alimentation:50 / 60 Hz Tension nominale:1 x 100-240 V Indice de protection (IEC 34-5):IP65 / NEMA 4X Longueur du câble:1.5
