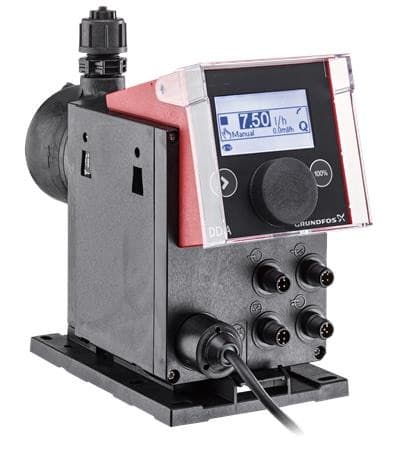

POMPES GRUNDFOS DISTRIBUTION SA - DDA 7.5-16 FC-PVC/E/C-F-32I001FG - 97721983
Connectez-vous pour accéder au prix et commander
Caractéristiques principales
matériau corps de pompe - PVC
débit nominal - 8 l/h
hauteur de refoulement au débit nom. - 1000.31 kPa
cylindrée - 0.001 l
nombre max. de tours par minute - 190
Conditionnement
1 unité(s)
Produit non retournable
EAN
5710622721256
Réf. Sonepar
06879272125
Réf. Fournisseur
97721983
Marque
POMPES GRUNDFOS DISTRIBUTION SA
matériau corps de pompe:
PVC
débit nominal:
8 l/h
hauteur de refoulement au débit nom.:
1000.31 kPa
cylindrée:
0.001 l
nombre max. de tours par minute:
190
classe de qualité corps de pompe:
autre
matière de la tête de dosage:
PVC
qualité du matériau de la tête de dosage:
autre
matière du raccordement:
autre
matière de la membrane:
PTFE
hauteur d’aspiration max.:
2 m
pression de travail max.:
10 bar
longueur de course ajustable:
Oui
raccordement électrique:
cordon de raccordement avec prise
longueur du câble:
1.5 m
tension assignée (Ue):
100...240 V
nombre de phases:
1
fréquence:
50/60 Hz
puissance électrique du moteur (P1):
24 W
puissance électrique du moteur (P2):
1 W
température moyenne (permanente):
0...45 °C
température ambiante:
0...45 °C
raccord côté d’alimentation:
autre
diamètre raccordement côté alimentation:
autre
raccord de l'étage de compression à bride côté entrée:
autre
raccordement standard côté entrée:
autre
type raccordement côté sortie:
autre
diamètre raccordement côté refoulement:
autre
étage de pression pour raccordement de flasque sortie:
autre
avec coupleur:
Non
entraînement:
moteur pas à pas
type de clapet antiretour:
bille à éclipse
viscosité de la substance de mesure:
1...50 Pa-s
indice de protection (IP):
IP65
quantité ajustable:
Oui
standard radio WLAN 802.11:
Non
standard radio 2G:
Non
standard radio 4G:
Non
signal d'interface 0-10 V / 2-10 V:
Non
signal d'interface 0-20 mA / 4-20 mA:
Non
avec interface de communication RS-485:
Non
avec interface de communication RS-232:
Non
protocole pris en charge pour BACnet MS / TP:
Non
Les Atouts de l'article:
s conditions du process pour maintenir le débit de consigne même en cas de variation de la contre pression ou à l’apparition de bulles d'air (stratégie de dégazage). La tête de dosage se compose des éléments suivants : - Une membrane toute PTFE résistante aux produits chimiques conçue pour une longue durée de vie. - Deux clapets à billes pour une précision de dosage optimale. - Une vanne de désaération pour une mise en service facile. - Un capteur de pression. Modes de fonctionnement : - Dosage manuel en ml/h, l/h ou gph. - Commande par impulsion en ml/impulsion (fonction de mémoire incluse). - Commande analogique 0/4-20 mA (échelle paramétrable). - Commande par injection de lots, impulsion en ml, l ou gal. - Commande par cycle de temporisation (tempo, cycle ou semaine de dosage). - Commande Fieldbus (Genibus préparé pour ajout E-box : Profibus DP, ModBus RTU, Ethernet). Autres caractéristiques : - Désaération automatique pendant l'arrêt de la pompe pour éviter tout dysfonctionnement dû à la présence de bulles d'air. - Deux fonctions SlowMode (anti-cavitation), 50 % et 25 % du débit maxi de la pompe, par exemple pour les liquides hautement visqueux ou dégazants. - Affichage des informations de maintenance telles que rappel des interventions et code article des pièces de rechange. - Fonction de verrouillage pour protéger la pompe contre tout accès non autorisé. - Affichage d'informations supplémentaires telles que recopie du signal analogique d'entrée (mA) ou le débit réel mesuré. - Compteur du volume total dosé (réinitialisation possible), des heures de fonctionnement, etc. - Paramétrages de sauvegarde et de chargement de réglages personnalisés ou de retour aux réglages par défaut. Entrées/sorties de signal : - Entrée pour impulsion, signal analogique 0/4-20mA, arrêt externe - Entrée pour signal de niveau bas ou niveau vide. - Deux relais de sortie libres de potentiel pour max. 30 V AC/DC (configurables, par exemple alarme, signal de course, dosage, tempo, etc.) - Sortie analogique 0/4-20mA. - Interface de communication Fieldbus (GeniBus, aussi pour ajout E-box : Profibus DP). Kit d'installation : - 2 raccords de pompe (aspiration et refoulement) - 1 Clapet de pied (sans capteur de niveau). - 1 Canne d’injection. - 6 m tuyauterie refoulement PE. - 2 m tuyauterie aspiration PVC. - 2 m PVC tuyauterie désaération (4/6 mm). Technique: Désignation:DDA 7.5-16 FC-PVC/E/C-F-32I001 Débit maxi:7.5 l/h Débit max. en SlowMode (anticavitation) 50%:3.75 l/h Débit max. en SlowMode (anticavitation) 25%:1.88 l/h Débit mini:2.5 ml/h Marche de réglage effective:1:3000 Certifications sur la plaque signalétique:CE,CSA-US,NSF61,EAC,RCM Type de clapet:À ressort (version HV) Viscosité maximum à 100%:600 mPas Viscosité max. en SlowMode (anticavitation) 50%:1800 mPas Viscosité max. en SlowMode (anticavitation) 25%:2500 mPas Précision de la répétabilité:1 % Matériaux: Tête de dosage:PVC (Polychlorure de vinyle) Clapet à boule:Céramique Joint:EPDM Installation: Plage température ambiante:0 .. 45 °C Pression maximale de service:10 bar Kit d'installation:OUI Type d'installation:4/6 mm jusqu'à 7,5 l/h,16 bar Asp. pompe:Hose 4/6 mm 3 Refoulement pompe:Hose 4/6 mm 3 Hauteur max. d'aspiration pendant le fonctionnement:6 m Hauteur max. d'aspiration pendant l'amorçage:2 m Liquide: Liquide pompé:Eau Plage température liquide:-10 .. 45 °C Température liquide sélectionnée:20 °C Densité:998.2 kg/m³ Donnée électrique: P1 max:24 W Fréquence d'alimentation:50 / 60 Hz Tension nominale:1 x 100-240 V Indice de protection (IEC 34-5):IP65 / NEMA 4X Longueur du câble:1.5 m Type de fiche câble:EU Courant d'appel:25A à 230V pour 2ms Commandes: Variante de commande:FC Contrôle de niveau:YES Entrée analogique:0/4-20 MA Commande par impulsion:OUI Entrée arrêt externe:
