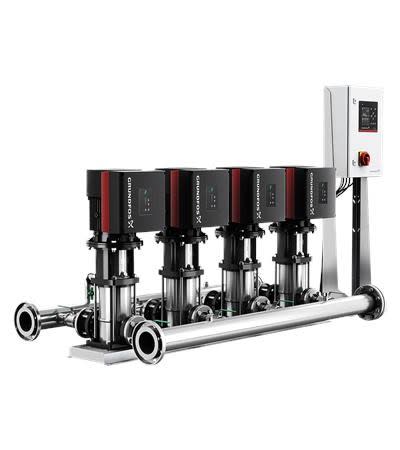

POMPES GRUNDFOS DISTRIBUTION SA - Hydro MPC-E 4 CRIE20-3 U2 A-A-A-A - 99166934

Surpresseurs avec pompes à vitesse variable

Les Atouts de l'article:

daptée à la demande par le démarrage/l'arrêt du nombre de pompes requis et par le contrôle parallèle des pompes en service. * La permutation entre pompes est automatique et dépend de la charge, du temps et des défauts. Le groupe est composé des éléments suivants : - Pompes centrifuges multicellulaires verticales, type CRIE 20-3. * Les pièces de la pompe en contact avec le liquide pompé sont en acier inoxydable EN DIN 1.4301. * Les bases et les têtes des pompes sont en fonte EN-GJS-500-7 (CR), les autres pièces vitales sont en acier inoxydable EN DIN 1.4301. * Les pompes sont équipées d'une garniture mécanique à cartouche, HQQE (SiC/SiC/EPDM), facile à entretenir. * Deux collecteurs en acier inoxydable EN DIN 1.4571. * Châssis en acier inoxydable EN DIN 1.4301 jusqu'à CR 64. Au-dessus de CR 64, les pompes sont placées sur un châssis en profilé C galvanisé. * Un clapet anti-retour (POM) et deux vannes d'isolement pour chaque pompe. * Les clapets anti-retour sont certifiés conformes DVGW, les vannes d'isolement sont conformes aux normes DIN et DVGW. * Adaptateur avec vanne d'isolement pour le raccordement du réservoir à membrane. * Manomètre et transducteur de pression (sortie analogique 4-20 mA). * Control MPC dans une armoire en acier, IP 54, comprenant l'interrupteur principal, tous les fusibles nécessaires, la protection moteur, l'équipement de commutation et le CU 352 commandé par microprocesseur. La protection contre la marche à sec et le réservoir à membrane sont disponibles selon la liste des accessoires. Le fonctionnement de la pompe est régulé par le Control MPC avec les fonctions suivantes : - Régulation multi-pompes intelligente, CU 352. - Régulation à pression constante grâce à un réglage continu de la vitesse de chaque pompe. - Régulateur PID avec paramètres PI ajustables (Kp + Ti). - Pression constante au point de consigne, indépendamment de la pression d'entrée. - Fonctionnement marche/arrêt à faible débit. - Régulation automatique en cascade des pompes pour un rendement optimal. - Sélection du temps minimum entre le démarrage/l'arrêt, de la permutation automatique entre pompes et de la priorité des pompes. - Fonction de test automatique des pompes pour éviter le grippage des pompes inactives. - Possibilité d'attribuer une pompe de secours. - Possibilité de capteur de secours (capteur primaire redondant). - Capteur secondaire (possibilité de basculer vers un autre capteur/point de consigne). - Multi-capteur (jusqu'à 6 capteurs pour influencer le point de consigne). - Fonctionnement manuel. - Possibilité d'influence externe du point de consigne - Fonction de journalisation - Rampe des points de consigne - Possibilité de fonctions de commande à distance numérique : - Marche/arrêt du système, - Consigne max., min. ou définie par l'utilisateur - Jusqu'à 6 points de consigne alternatifs. - Les entrées et sorties numériques peuvent être configurées individuellement. - Fonctions de surveillance des pompes et du système : - Limites minimales et maximales de la valeur du courant - Pression d'entrée - Protection moteur. - Surveillance des capteurs et des câbles pour détecter tout dysfonctionnement. - Journal des alarmes indiquant les 24 derniers avertissements/alarmes. - Fonctions d'affichage et d'indication : - Ecran couleur - Voyant vert pour les indications de fonctionnement et voyant rouge pour les indications de défaut - Contacts inverseurs sans potentiel pour le fonctionnement et les défauts. - Communication par bus Grundfos. Il est possible d'ajouter des modules de communication CIM pour communiquer avec les systèmes Scada/BMS. Les pompes, la tuyauterie, le câblage complet ainsi que le Control MPC sont montés sur le châssis. Le groupe de surpression a été préréglé et testé. Options pour améliorer le système de surpression Débit du fluide:Eau Température fluide:5 °C .. 60 °C Pression de service max.:16 bar Débit (système)
