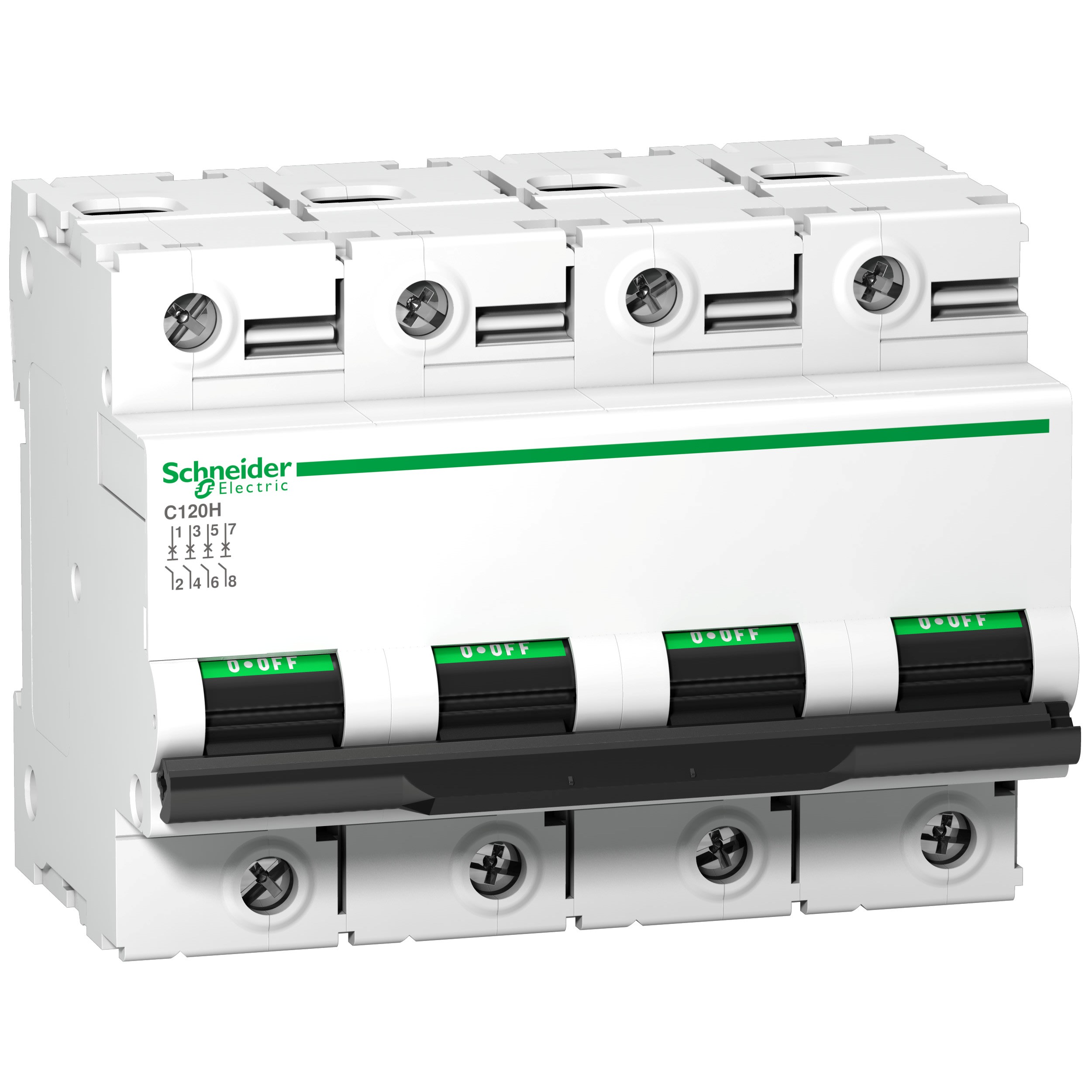

Schneider Electric - Acti9 C120H Disjoncteur Modulaire 4P 63 A, courbe C, 15 kA - A9N18478
Connectez-vous pour accéder au prix et commander
Variantes du produit
nombre de pôles (total):
4nombre de pôles protégés:
4Spécificités essentielles
nombre de pôles (total) - 4
nombre de pôles protégés - 4
calibre/courant nominal assigné (In) - 63 A
caractéristique de déclenchement (type/courbe) - C
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) - 15 kA
Emballage et conditions
1 unité(s)
Article en stock standard
Gamme
Acti9 C120
Voir tous les produits de cette gammeEAN
3606480380495
Réf. Sonepar
01887038049
Réf. Fournisseur
A9N18478
Marque
Schneider Electric
nombre de pôles (total):
4
nombre de pôles protégés:
4
calibre/courant nominal assigné (In):
63 A
caractéristique de déclenchement (type/courbe):
C
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn):
15 kA
pôle neutre sectionné simultanément:
Oui
profondeur d'encastrement:
44 mm
tension assignée (Ue):
400 V
tension d'isolement assignée (Ui):
500 V
tension assignée de tenue aux chocs (Uimp):
6 kV
pouvoir de coupure assigné selon EN 60898 à 230 V (Icn):
15 kA
type de tension:
AC
pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu):
30 kA
pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu):
15 kA
fréquence:
50...60 Hz
classe de limitation d'énergie (I²t):
3
montage encastré:
Non
catégorie de surtension:
4
degré de pollution:
3
produits auxiliaires associables:
Oui
largeur en nombre de modules:
6
indice de protection (IP):
IP20
température ambiante en fonctionnement:
-30...60 °C
section de raccordement cable souple:
1...35 mm²
section de raccordement cable rigide:
1.5...50 mm²
antidéflagration:
Non
puissance dissipée:
3 W
Les Atouts de l'article:
Cet Acti9 C120H est un disjoncteur miniature multistandard basse tension (MCB). Il s’agit d’un disjoncteur 4P à 4 pôles protégés, courant nominal 63 A et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit Icn est de 15000 A maximum entre 230 VCA et 400 VCA, conformément à la norme IEC/EN 60898-1. Ce produit est conforme à la norme industrielle IEC/EN 60898-1 et à la norme résidentielle IEC/EN 60947-2. Ce disjoncteur miniature combine les fonctions de protection contre les courts-circuits et les surcharges, de contrôle et d'isolation. La présence d'une bande verte garantit l'ouverture physique des contacts et permet d'intervenir en toute sécurité sur le circuit aval. Son mécanisme de fermeture rapide améliore sa durée de vie. L'offre Acti9 C120 est dédiée aux bâtiments industriels et tertiaires. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue passe de 380 VCA à 415 VCA. La tension d’isolement nominale Ui est de 500 VCA. Sa classe de limitation 3 (selon la norme IEC/EN 60947-2) améliore le coût de protection du circuit en aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 12 espacements de 9 mm. La catégorie de surtension est IV. Le produit est blanc (RAL 9003). Les dimensions sont (l) 108 mm x (H) 81 mm x (P) 73 mm. Le poids est de 0,37 kg. Il dispose d'un degré de protection IP20 (selon la norme CEI 60529) sur ses terminaux. La température de fonctionnement est comprise entre -30 °C et +60 °C. La température de stockage est comprise entre -40 °C et +70 °C.
Les Atouts de la gamme:
Acti9 est la gamme d'auxiliaires de signalisation et de déclenchement facile à installer et offrant de fonctionnalités avancées comme le réenclenchement automatique, la commande à distance, la signalisation à distance et le déclenchement.
