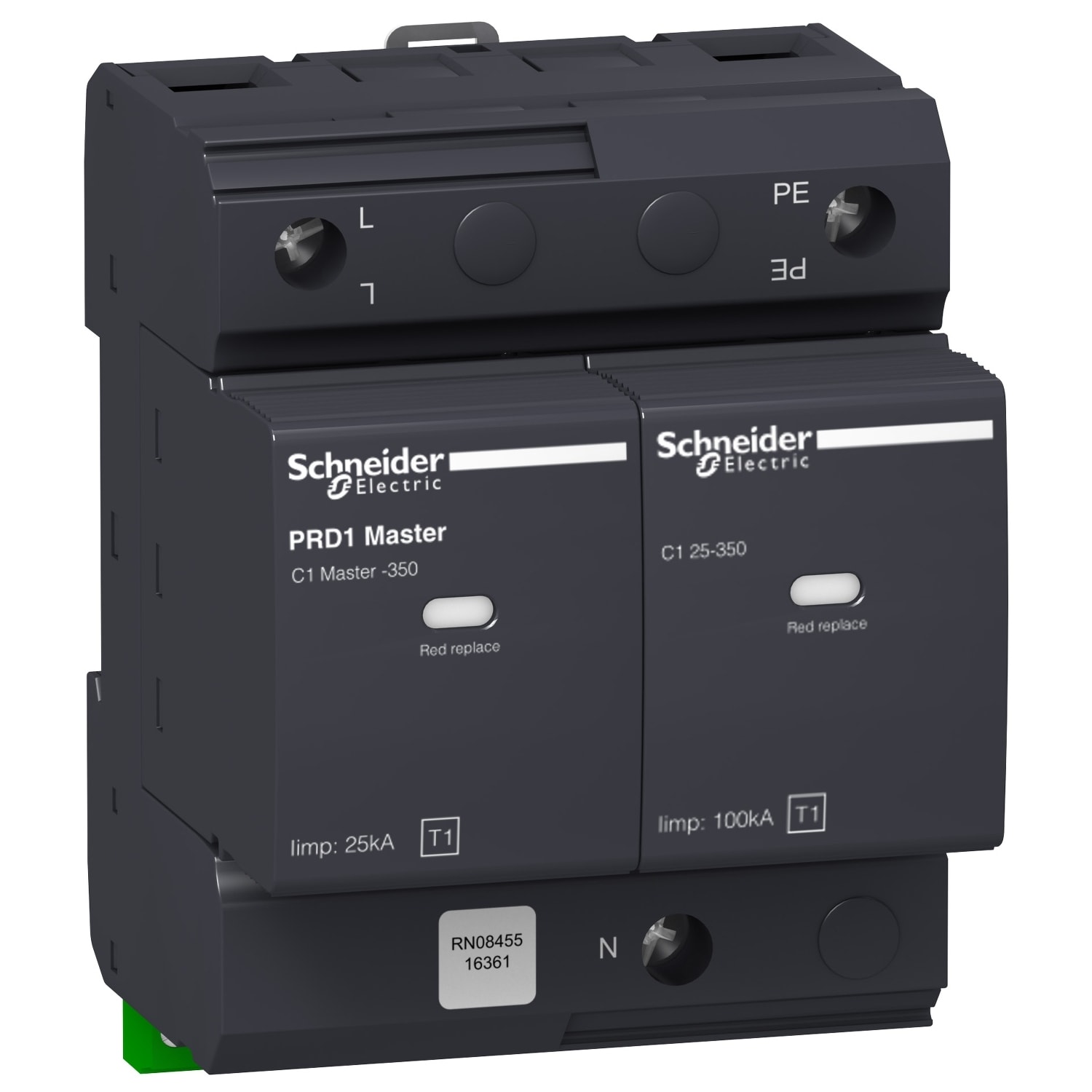

Schneider Electric - Acti9 - Parafoudre PRD1 - 1P+N - Master Débro - 350V - report de signalisation - 16361
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
nombre de conducteurs (sans mise à la terre) - 1
courant de décharge nominal (8/20) - 100 kA
tension nominale AC - 400 V
niveau de protection - 2.5 kV
mode de pose - Rail DIN 35 mm
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
Acti9 Parafoudre
Voir tous les produits de cette sérieEAN
3606480060441
Réf. Sonepar
00003006044
Réf. Fournisseur
16361
Réf. Commerciale
Schneider Electric
nombre de conducteurs (sans mise à la terre):
1
courant de décharge nominal (8/20):
100 kA
tension nominale AC:
400 V
niveau de protection:
2.5 kV
mode de pose:
Rail DIN 35 mm
schéma de liaison:
Non
Schéma de liaison IT:
Non
schéma de liaison TN:
Non
schéma de liaison N-C:
Non
schéma de liaison TN-C-S:
Non
schéma de liaison TN-S:
Oui
schéma de liaison TT:
Oui
autre schéma de liaison:
Non
courant de choc de décharge max. (8/20):
50 kA
tension nominale DC:
0 V
tension max de régime permanent:
350 V
tension continue la plus élevée CC:
0 V
tension PV max.:
0 V
niveau de protection L-N:
1.5 kV
niveau de protection N-PE:
1.5 kV
résistance de court-circuit (Isccr):
25 kA
protection intégrée contre les courts-circuits:
Non
fusible auxiliaire intégré:
Non
sans courant de fuite:
Non
taille (DIN):
4 TE
section de conducteur rigide max. (monofilaire/multifilaire):
35 mm²
section de conducteur flexible max. (fil fin):
35 mm²
avec contact de signalisation à distance:
Oui
signalisation au niveau de l'appareil:
optique
classe d'essai type 2:
Oui
indice de protection (IP):
IP20
Les Atouts de l'article:
En assurant une sécurité absolue dans les réseaux électriques fortement exposées aux risques foudres en présence d'un paratonnerre, le PRD1, en tête d'installation, protège contre les surtensions transitoires directes ou indirectes. De dimensions L71,6xH90xP70mm avec une largeur de 8 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +80°C. Cet Acti9 PRD1r Master est disponible pour les systèmes de mise à la terre TT ou TN-S. Le parafoudre Acti9 PRD1 possède un courant de décharge maximal Imax de 50kA. Son courant de décharge nominal In est de 25kA et sa tension maximale de fonctionnement continu Uc en mode différentiel (entre phase et neutre) est de 350Vca. Avec une tension max continue Uc en mode commun de 350Vca entre le neutre et la phase, sa tension nominale Ue est de 230Vca +/- 10%. Le niveau de protection contre la surtension est de 1,5kV type 1. Ce produit modulaire, coordonné avec les disjoncteurs Schneider Electric jusqu'à 70kA, permet de signaler à distance le message "cartouche à changer" qui permet un remplacement rapide lorsque celles-ci sont endommagées. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11 2012 et IEC 61643-11 2011.Coordination avec disjoncteur Compact NSXm H TM100D de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 70kA Coordination avec disjoncteur Compact NSXm H TM100D de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 70kA
Les Atouts de la gamme:
Parafoudres modulaires de type 1, dédié aux installations exposées à un niveau de risque maximal équipées d'un paratonnerre
Quelques mots du fabricant :
- Continuité de service renforcée grâce à la coordination
- Coordination garantie avec les disjoncteurs Schneider Electric
- Robustesse des connexions
