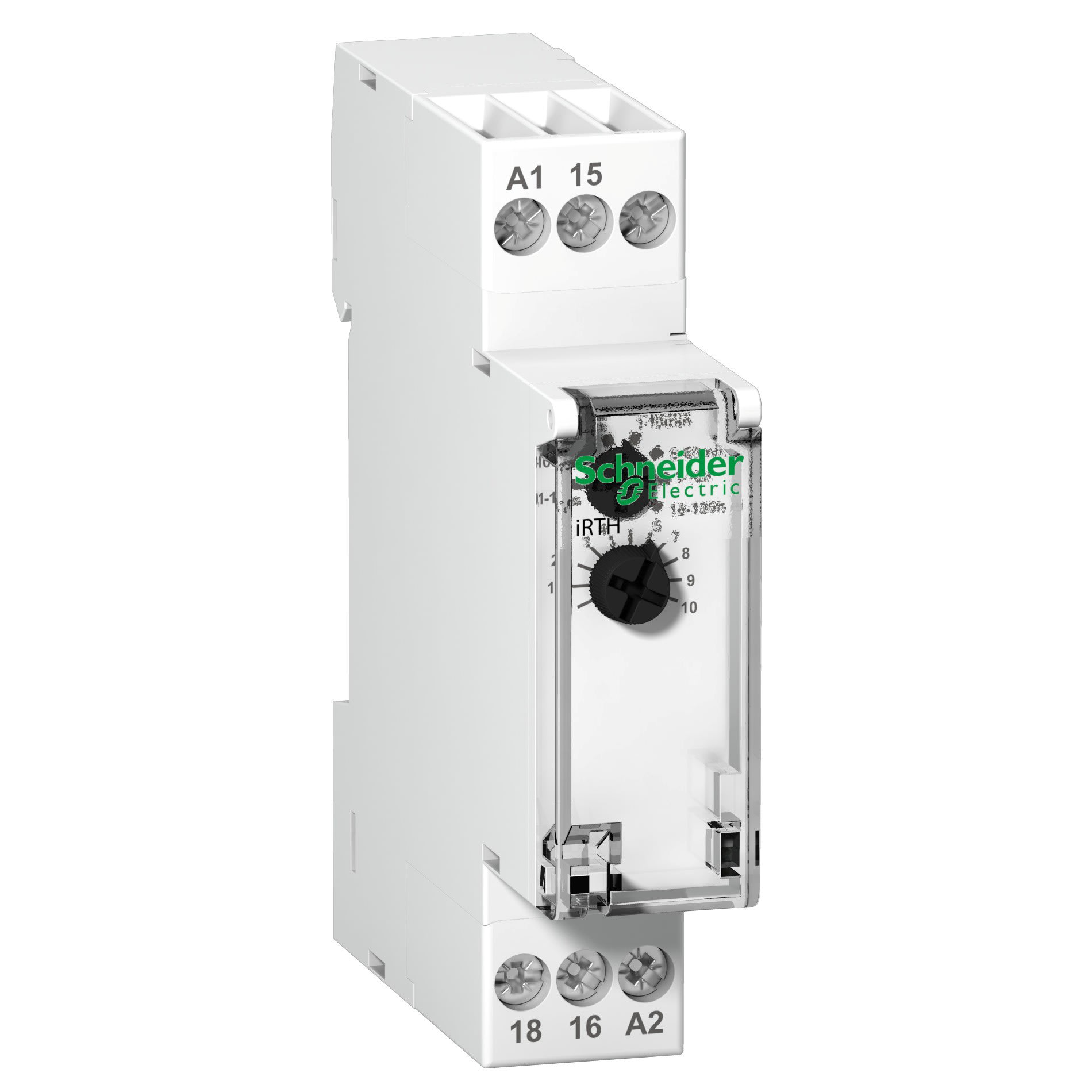

Schneider Electric - Acti9, RTH, relais à durée temporisée sur ordre maintenu 1OF 24...240VCA 24VCC - A9E16068
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
fonction - retardement du déclenchement
courant de commutation nominal à 250 V CA - 21 A
1ère unité de plage temporelle - secondes/heures
1ère plage temporelle - 0.1...100
mode de pose - rail DIN
Emballage et conditions
1 unité(s)
Article en stock standard
Gamme
Acti9 Control
Voir tous les produits de cette gammeEAN
3606480377440
Réf. Sonepar
01887037744
Réf. Fournisseur
A9E16068
Marque
Schneider Electric
fonction:
retardement du déclenchement
courant de commutation nominal à 250 V CA:
21 A
1ère unité de plage temporelle:
secondes/heures
1ère plage temporelle:
0.1...100
mode de pose:
rail DIN
largeur en nombre de modules:
1
type d'actionnement:
analogique avec fonction unique
2e unité de plage temporelle:
secondes/heures
2e plage temporelle:
0.1...360000
hauteur d'encastrement:
81 mm
nombre de contacts en tant que contacts à fermeture:
0
nombre de contacts en tant que contacts à ouverture:
0
nombre de commutateurs:
1
tension de commande 1:
24...240 V
type de tension de commande 1:
AC
fréquence de tension de commande 1:
50...60 Hz
tension de commande 2:
24...24 V
type de tension de commande 2:
DC
fréquence de tension de commande 2:
0...0 Hz
tension d’alimentation:
24...240 V
type de tension d’alimentation:
AC
puissance de commutation des lampes à incandescence:
0 W
puissance de commutation des lampes fluorescentes DUO:
0 VA
puissance de commutation des lampes fluorescentes parallèles:
0 VA
puissance de commutation des lampes fluorescentes inductives:
0 VA
Les Atouts de l'article:
Ce produit Acti9 iRTH est un relais à durée temporisée. La plage de temporisation va de 0,1 s à 360000 s. Il retarde la mise hors tension d’une charge lors de l’ouverture d’un contact auxiliaire (bouton-poussoir). La charge est mise hors tension à la fin de la temporisation T. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. La tension d'alimentation et de contrôle Uc est comprise entre 24 VCA et 240 VCA +/-10 % et 24 VCC +/-10 %. Le cycle de temporisation unique démarre uniquement lors de la libération d'un contact auxiliaire (bouton-poussoir). La précision de l'appareil est de +/- 10 % de la pleine échelle. La durée minimale de l'impulsion de contrôle est de 100 ms. Le temps maximum de réinitialisation par interruption de tension est de 100 ms. Le courant de commutation nominal est de 21 A à 250 VCA. L'endurance mécanique sous la catégorie AC1 est supérieure à 5 x 10exp6 manoeuvres de commutation. L'endurance électrique dans la catégorie AC1 dépasse les opérations de commutation 10exp5. Le type d'excitation est analogique (ou analogique) avec une seule fonction. L'appareil clignote pendant la temporisation. Il comporte un contact inverseur. La largeur en pas de 9 mm est de 2. Le degré de protection est IP20. Les dimensions sont (l) 18 mm x (H) 93 mm x (P) 72 mm. Le poids est de 65 g. La température de fonctionnement est comprise entre -5 et 55 °C. La température de stockage est comprise entre -40 et 70 °C.
Les Atouts de la gamme:
Acti9 est la gamme d'auxiliaires de signalisation et de déclenchement facile à installer et offrant de fonctionnalités avancées comme le réenclenchement automatique, la commande à distance, la signalisation à distance et le déclenchement.
