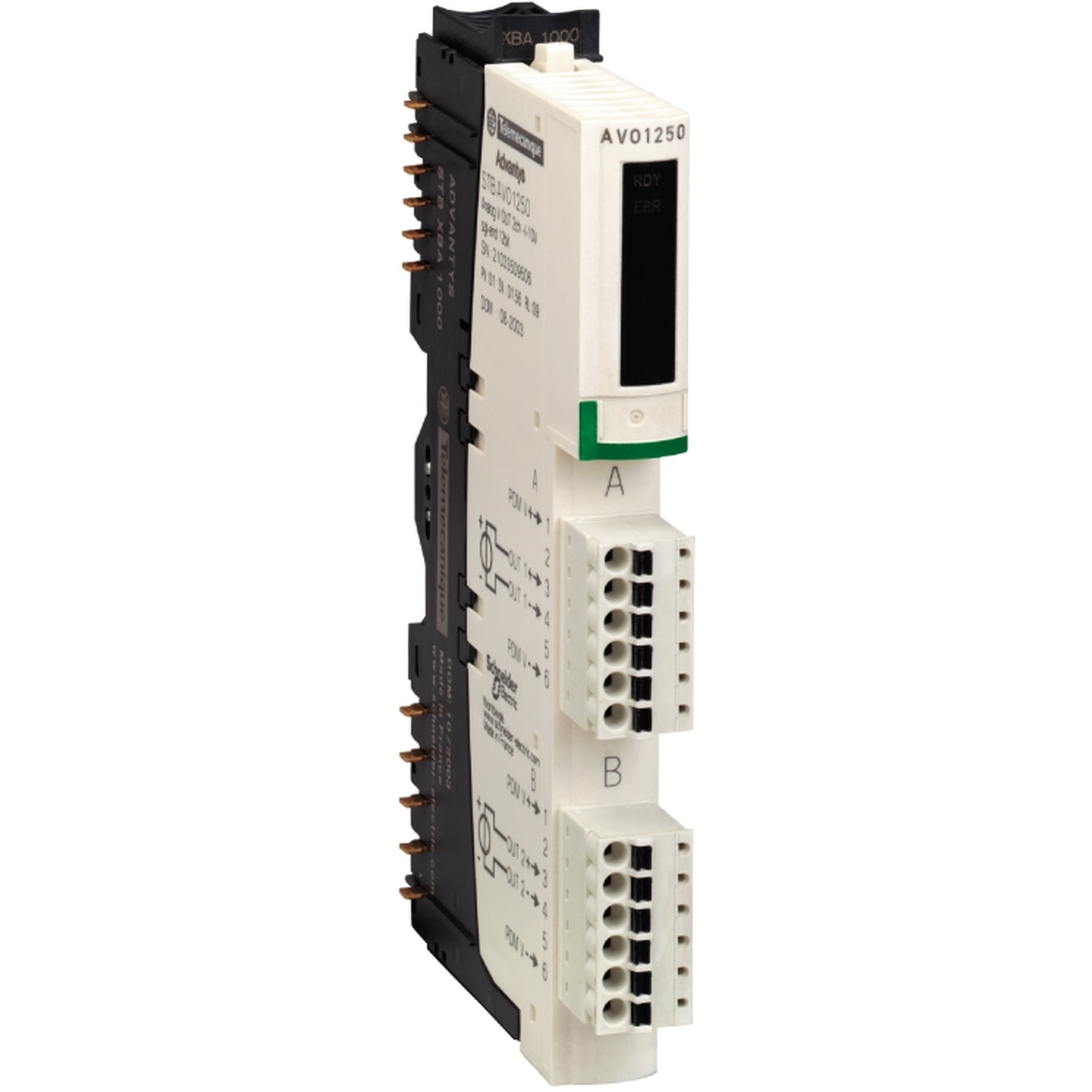

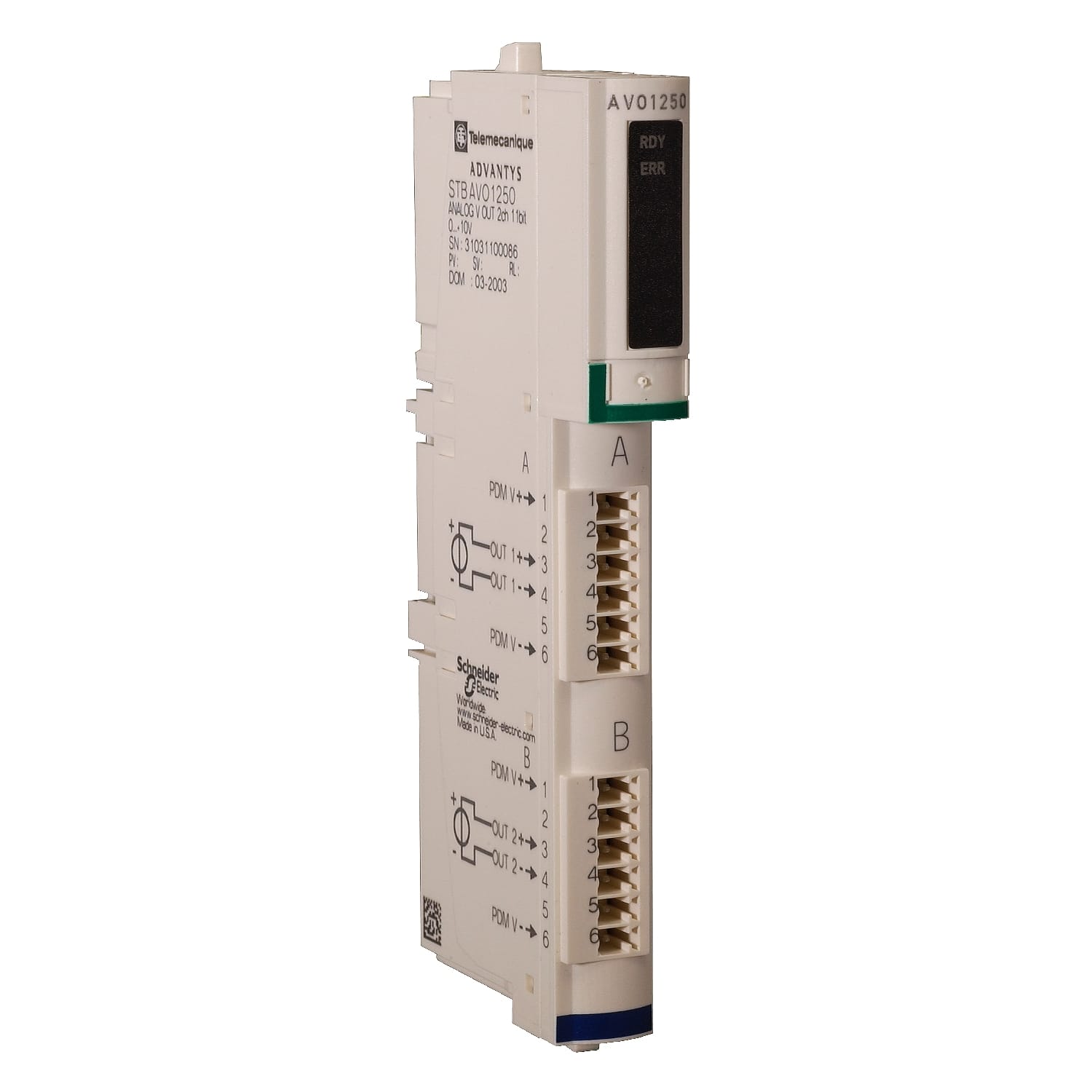

Schneider Electric - Advantys STB - kit de sorties analogiques standard - +/-10V - 2 S - 12 bits - STBAVO1250K
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
tension d'alimentation CA 50 Hz - 0...0 V
tension d'alimentation DC - 24...24 V
nombre d’entrées analogiques - 0
nombre de sorties analogiques - 2
raccordement au bus de champ possible sur coupleur de bus séparé - Oui
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
Advantys STB
Voir tous les produits de cette sérieEAN
3595863948967
Réf. Sonepar
00002394896
Réf. Fournisseur
STBAVO1250K
Réf. Commerciale
Schneider Electric
tension d'alimentation CA 50 Hz:
0...0 V
tension d'alimentation DC:
24...24 V
nombre d’entrées analogiques:
0
nombre de sorties analogiques:
2
raccordement au bus de champ possible sur coupleur de bus séparé:
Oui
tension d'alimentation CA 60 Hz:
0...0 V
type de tension d’alimentation:
DC
entrée, courant:
Non
entrée, tension:
Non
entrée, résistance:
Non
entrée, thermomètre à résistance:
Non
entrée, thermo-élément:
Non
signal d'entrée configurable:
Non
résolution des entrées analogiques:
12 Bit
sortie, courant:
Non
sortie, tension:
Oui
signal de sortie configurable:
Oui
résolution des sorties analogiques:
12 Bit
entrées analogiques configurables:
Non
sorties analogiques configurables:
Oui
nombre d'interfaces matérielles Industrial Ethernet:
0
nombre d'interfaces matérielles PROFINET:
0
nombre d'interfaces matérielles en série RS-232:
0
nombre d'interfaces matérielles en série RS-422:
0
nombre d'interfaces matérielles en série RS-485:
0
nombre d'interfaces matérielles en série TTY:
0
nombre d'interfaces matérielles parallèles:
0
nombre d'interfaces matérielles Wireless:
0
nombre d'interfaces matérielles USB:
0
nombre d'autres interfaces matérielles:
0
protocole pris en charge pour TCP/IP:
Non
protocole pris en charge pour PROFIBUS:
Non
protocole pris en charge pour CAN:
Non
protocole pris en charge pour INTERBUS:
Non
protocole pris en charge pour ASI:
Non
supporte le protocole KNX:
Non
supporte protocole Modbus:
Non
protocole pris en charge pour Data-Highway:
Non
supporte le protocole DeviceNet:
Non
protocole pris en charge pour SUCONET:
Non
protocole pris en charge pour LON:
Non
protocole pris en charge pour PROFINET IO:
Non
protocole pris en charge pour PROFINET CBA:
Non
protocole pris en charge pour SERCOS:
Non
protocole pris en charge pour Foundation Fieldbus:
Non
protocole pris en charge pour EtherNet/IP:
Non
protocole pris en charge pour AS-Interface Safety at Work:
Non
protocole pris en charge pour DeviceNet Safety:
Non
protocole pris en charge pour INTERBUS-Safety:
Non
protocole pris en charge pour PROFIsafe:
Non
protocole pris en charge pour SafetyBUS p:
Non
protocole pris en charge pour autres systèmes de bus:
Non
standard radio Bluetooth:
Non
standard radio WLAN 802.11:
Non
standard radio GPRS:
Non
standard radio GSM:
Non
standard radio UMTS:
Non
maître IO-Link:
Non
composants système:
Oui
indice de protection (IP):
IP20
finition du raccordement électrique:
raccordement à vis
montage possible sur barres profilées:
Oui
montage mural/direct possible:
Non
encastrement frontal possible:
Non
montage sur rack possible:
Oui
adapté aux fonctions de sécurité:
Non
SIL conformément à IEC 61508:
sans
niveau de performance selon EN ISO 13849-1:
sans
matériel associé (Ex ia):
Non
matériel associé (Ex ib):
Non
catégorie de protection contre les explosions pour le gaz:
protection contre les explosions de gaz ATEX, cat.3G
catégorie de protection contre les explosions pour la poussière:
autre
largeur:
128.3 mm
hauteur:
13.9 mm
profondeur:
70 mm
supporte le protocole pour EtherCAT:
Non
certifié pour zone à risque selon UL classe I:
Non
certifié pour zone à risque selon UL classe II:
Non
certifié pour zone à risque selon UL classe III:
Non
certifié pour zone à risque selon UL division 1:
Non
certifié pour zone à risque selon UL division 2:
Non
certifié pour zone à risque selon UL groupe A (acétylène):
Non
certifié pour zone à risque selon UL groupe B (hydrogène):
Non
certifié pour zone à risque selon UL groupe C (éthylène):
Non
certifié pour zone à risque selon UL groupe D (propane):
Non
certifié pour zone à risque selon UL groupe E (poussière de métal):
Non
certifié pour zone à risque selon UL groupe F (poussière carbonée):
Non
certifié pour zone à risque selon UL groupe G (poussière non conductrice):
Non
Les Atouts de l'article:
Ce kit de sortie fait partie de la gamme Modicon STB, une offre d'E/S distribuées modulaires. Ce kit de sorties analogiques standard dispose de 2 sorties analogiques avec une résolution de 11 bits + signe et 12 bits. Son alimentation est de 24V CC et sa consommation de courant de 45mA à 5V CC pour le bus logique. Ce produit est compatible avec la plupart des principaux réseaux de bus de terrain. La configuration peut être effectuée via le logiciel de configuration Advantys STB. Son indice de protection est IP20. Il est adapté aux applications d'emballage, d'embouteillage, d'assemblage, de distribution, de textile, d'impression et de machines à semi-conducteurs. Ce produit est certifié FM Class 1 Division 2, CE, UL et CSA. Ce kit convient pour une utilisation avec la base de montage STBXBA1000 et le module de distribution d'alimentation STBPDT3100/3105. Le kit comprend une base STBXBA1000, un module STBAVI1270, un connecteur à vis à 6 bornes STBXTS1100 et un connecteur à ressort à 6 bornes STBXTS2100. Cette solution Modicon est un système d’entrées/sorties ouvert et modulaire qui permet de concevoir des îlots d’automatisme gérés par un contrôleur principal via un bus ou un réseau de communication.
