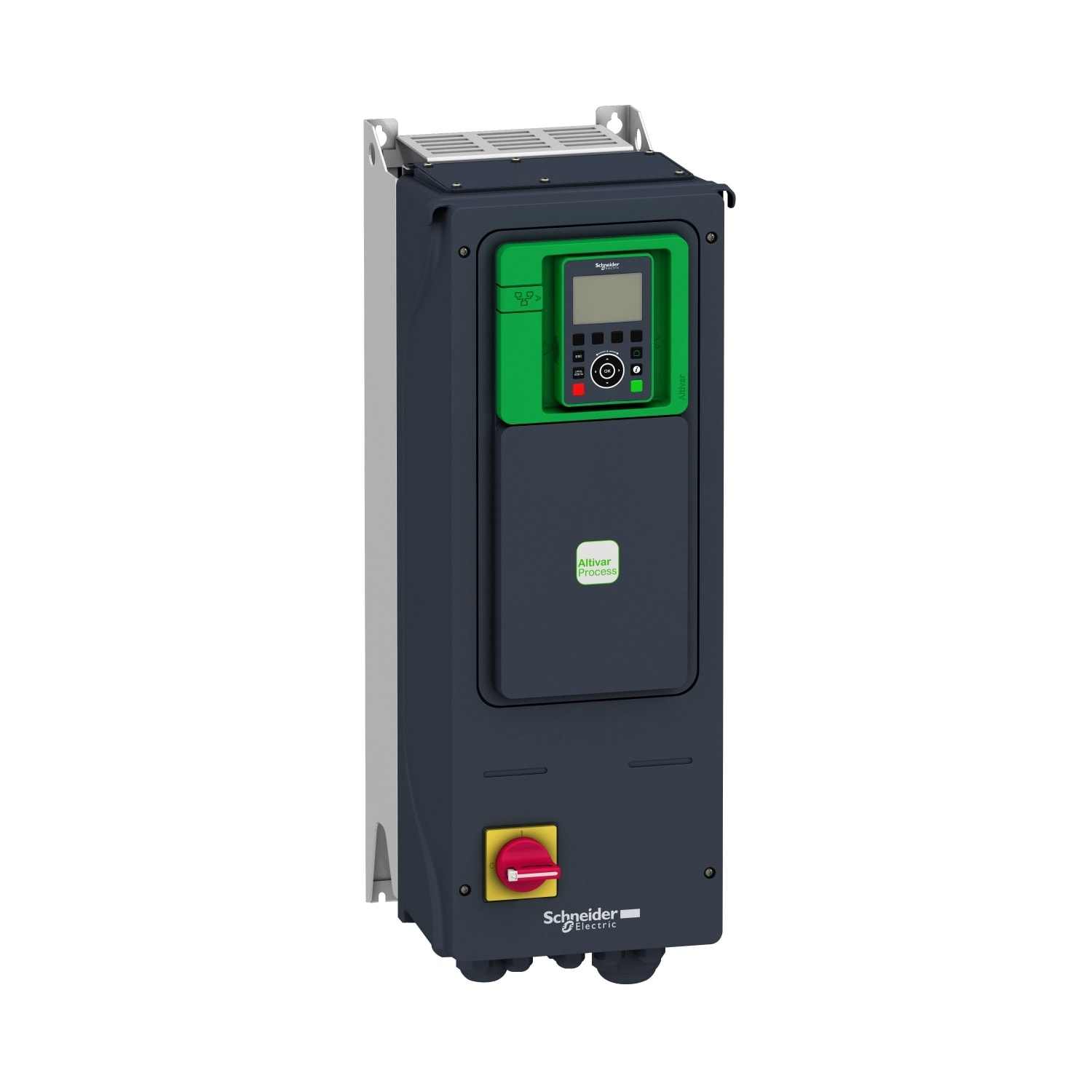

Schneider Electric - Altivar 950 - variateur de vit.- 22kW - 400/480V - avec frein/inter.sect.- IP55 - ATV950D22N4E
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
tension du secteur - 380...480 V
fréquence de sortie max. - 500 Hz
courant de sortie nominal I2N - 46.3 A
puissance utile max. en charge quadratique sous tension de sortie assignée - 22 kW
indice de protection (IP) - IP55
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
EAN
3606480884009
Réf. Sonepar
01887088400
Réf. Fournisseur
ATV950D22N4E
Réf. Commerciale
Schneider Electric
tension du secteur:
380...480 V
fréquence de sortie max.:
500 Hz
courant de sortie nominal I2N:
46.3 A
puissance utile max. en charge quadratique sous tension de sortie assignée:
22 kW
indice de protection (IP):
IP55
fréquence du secteur:
50/60 Hz
nombre de phases d'entrée:
3
nombre de phases de sortie:
3
tension de sortie max.:
480 V
puissance utile max. en charge linéaire sous tension de sortie assignée:
22 kW
tolérance relative de fréquence du réseau symétrique:
5 %
tolérance relative de tension du réseau symétrique:
10 %
nombre de sorties analogiques:
2
nombre d’entrées analogiques:
3
nombre de sorties numériques:
1
nombre d’entrées numériques:
8
avec élément de commande:
Oui
convient pour environnement industriel:
Oui
utilisation autorisée en zone résidentielle et commerciale:
Oui
protocole pris en charge pour TCP/IP:
Non
protocole pris en charge pour PROFIBUS:
Oui
protocole pris en charge pour CAN:
Oui
protocole pris en charge pour INTERBUS:
Non
protocole pris en charge pour ASI:
Non
supporte le protocole KNX:
Non
supporte protocole Modbus:
Non
protocole pris en charge pour Data-Highway:
Non
supporte le protocole DeviceNet:
Oui
protocole pris en charge pour SUCONET:
Non
protocole pris en charge pour LON:
Non
protocole pris en charge pour PROFINET IO:
Oui
protocole pris en charge pour PROFINET CBA:
Non
protocole pris en charge pour SERCOS:
Non
protocole pris en charge pour Foundation Fieldbus:
Non
protocole pris en charge pour EtherNet/IP:
Oui
protocole pris en charge pour AS-Interface Safety at Work:
Non
protocole pris en charge pour DeviceNet Safety:
Non
protocole pris en charge pour INTERBUS-Safety:
Non
protocole pris en charge pour PROFIsafe:
Non
protocole pris en charge pour SafetyBUS p:
Non
supporte protocole BACnet:
Non
protocole pris en charge pour autres systèmes de bus:
Oui
nombre d'interfaces matérielles Industrial Ethernet:
0
nombre d'interfaces matérielles PROFINET:
0
nombre d'interfaces matérielles en série RS-232:
0
nombre d'interfaces matérielles en série RS-422:
0
nombre d'interfaces matérielles en série RS-485:
3
nombre d'interfaces matérielles en série TTY:
0
nombre d'interfaces matérielles USB:
0
nombre d'interfaces matérielles parallèles:
0
nombre d'autres interfaces matérielles:
0
avec interface optique:
Non
avec prise pour ordinateur:
Non
hacheur de freinage intégré:
Non
fonctionnement possible à quatre quadrants:
Oui
type de convertisseur:
convertisseur U
hauteur:
678 mm
largeur:
264 mm
profondeur:
330 mm
Les Atouts de l'article:
Le variateur de vitesse ATV950 de 22kW et 480V Tri, IP55, ports Ethernet, répond aux besoins de pilotage de moteur dans les process industriels et infrastructures nécessitant un contrôle et une connectivité avancée. Filtre CEM (C2/C3). Ce variateur de vitesse, avec unité de freinage, est conçu pour être monté en position verticale (+/- 10°) sur un mur. Grâce à sa connectivité, ce produit permet de gérer les fonctions de process évoluées (Maitre-Esclave, commande de frein) dans les segments de marché : pétrole et gaz, mines, minéraux et métaux, eau pour aliments et boissons et eaux usées. Il a été conçu pour résister dans les environnements industriels les plus sévères tels que les segments des process électro intensifs : Sidérurgie, Pétrole, Manutention, Extraction matériaux, … Ce variateur de vitesse est conçu pour offrir une productivité maximale grâce à une commande de moteur exceptionnelle et une connectivité permettant un accès facile via un PC, une tablette ou un smartphone. La connectivité avancée du produit, notamment EtherNet/IP et Modbus TCP, permet une intégration approfondie dans les architectures d'automatisation. Les performances de la gamme ATV950 répondent à la plupart des normes internationales et homologations exigeantes : CE, ATEX, UL 508C, UL61800-5-1, CSA 22.2 N274, NOM, GOST, EAC, CTICK, RCM, KC, SIL, Classe 3C3 et 3S2 selon IEC 60721-3-3. Ce produit est certifié Green Premium, l'écolabel promesse de performances durables et respectueuses de l'environnement. Il est également conforme ROHS UE. L’association des services ATV950 aux systèmes de contrôle d’automatismes SE tels que EcoStruxure permet d’obtenir une solution de contrôle moteur à haute performance et totalement automatisée, pour un coût optimisé. Des accessoires et options externes peuvent être associés aux variateurs Altivar Process ATV950. La disponibilité de ces derniers dépend du calibre du variateur : résistance de freinage, inductance de ligne et moteur, kit de conformité.
Les Atouts de la gamme:
L'ATV950 avec inter sectionneur intégré et double port Ethernet est dédié à la commande des Process. Ce variateur de vitesse répond aux besoins des métiers MMM, O&G, Manutention et Infrastructures.
Quelques mots du fabricant :
- Flexibilité : commande tout type de moteur en boucle fermée
- Fonctionnement pendant 2 heures à 70°C
- WebServer intégré pour connexion des équipes de maintenance
- Connectivité avancée : double port Ethernet intégré
- Moindre encombrement : produit "Tout en un"
