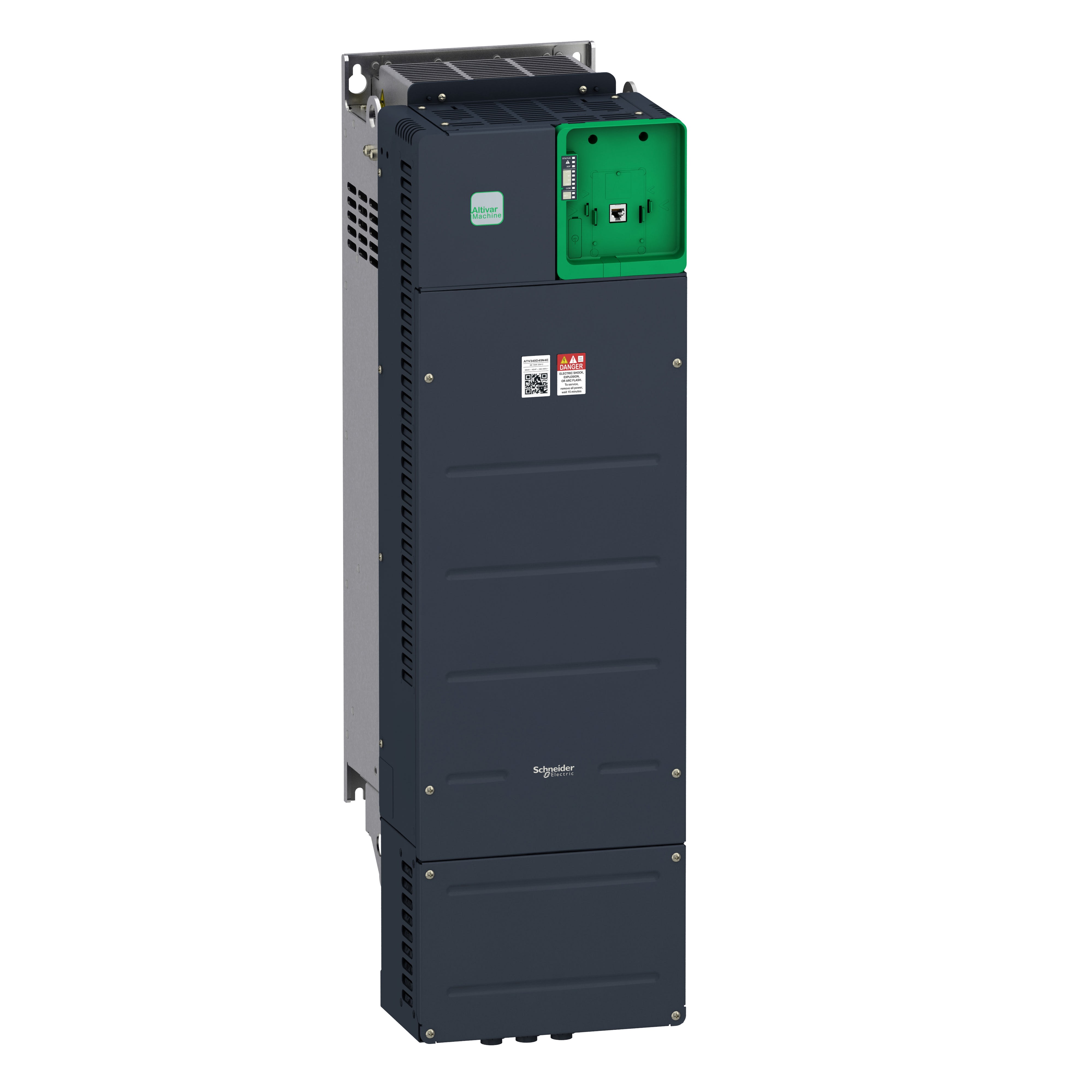

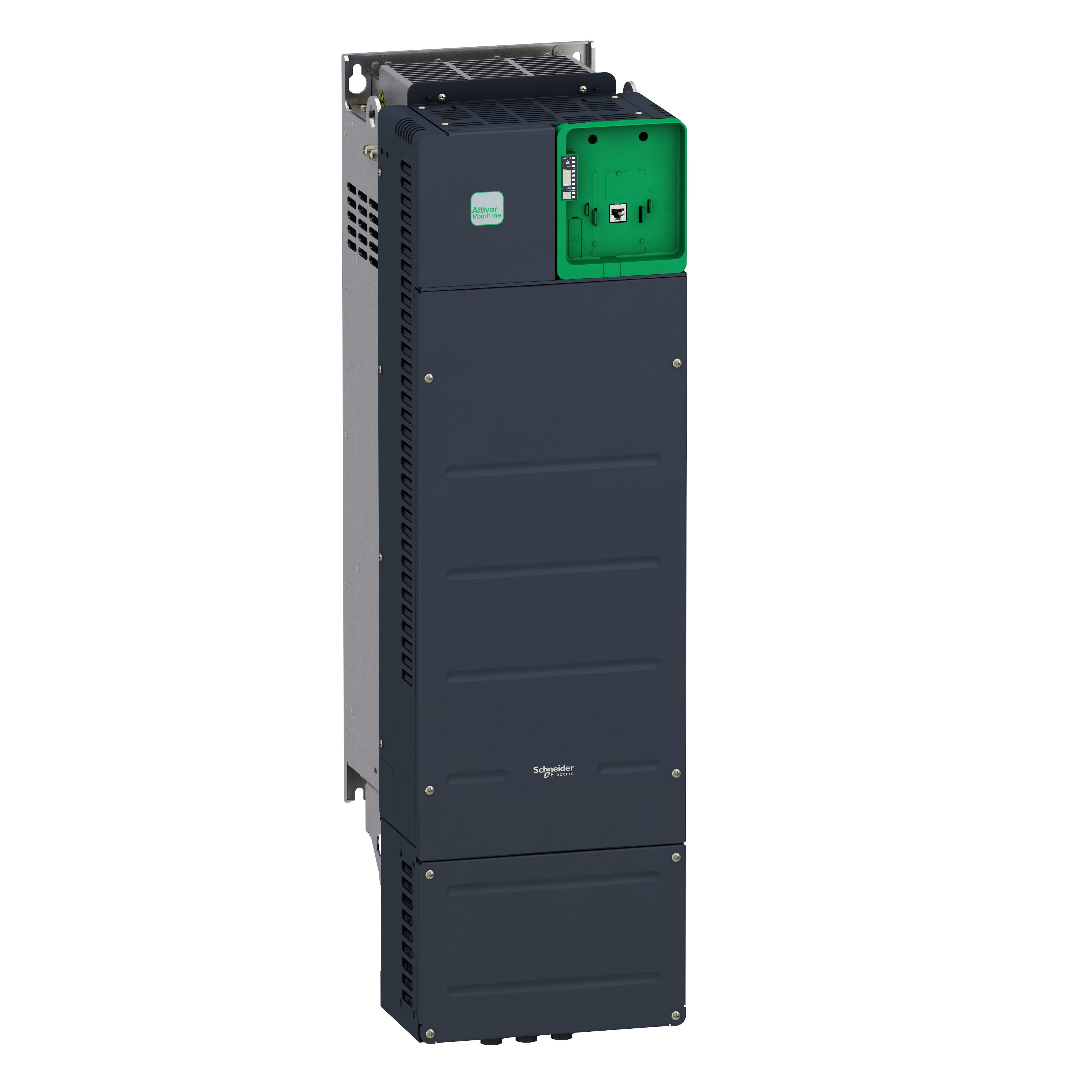

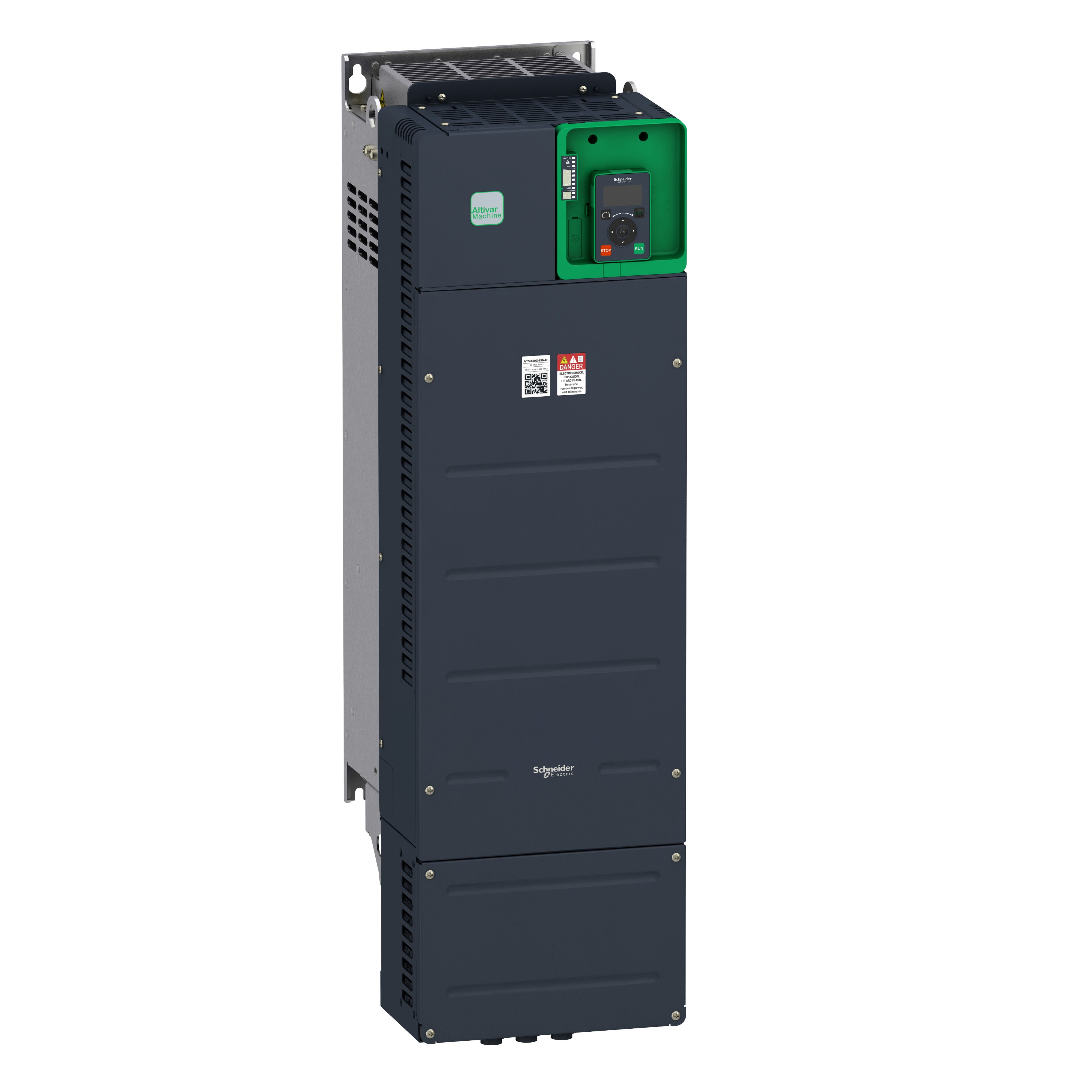

Schneider Electric - Altivar Machine - variateur - 55kW - 400V - haute perf avec Ethernet
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
tension du secteur - 380...480 V
fréquence de sortie max. - 500 Hz
courant de sortie nominal I2N - 131.3 A
puissance utile max. en charge quadratique sous tension de sortie assignée - 75 kW
indice de protection (IP) - IP20
Minimum d'achat
1 unité(s)
EAN
3606480967122
Réf. Sonepar
01887096712
Réf. Fournisseur
ATV340D55N4E
Réf. Commerciale
Schneider Electric
tension du secteur
380...480 V
fréquence de sortie max.
500 Hz
courant de sortie nominal I2N
131.3 A
puissance utile max. en charge quadratique sous tension de sortie assignée
75 kW
indice de protection (IP)
IP20
fréquence du secteur
50/60 Hz
nombre de phases d'entrée
3
nombre de phases de sortie
3
tension de sortie max.
480 V
puissance utile max. en charge linéaire sous tension de sortie assignée
75 kW
tolérance relative de fréquence du réseau symétrique
5 %
tolérance relative de tension du réseau symétrique
10 %
nombre de sorties analogiques
2
nombre d’entrées analogiques
3
nombre de sorties numériques
1
nombre d’entrées numériques
8
avec élément de commande
Non
convient pour environnement industriel
Oui
utilisation autorisée en zone résidentielle et commerciale
Non
protocole pris en charge pour TCP/IP
Oui
protocole pris en charge pour PROFIBUS
Non
protocole pris en charge pour CAN
Non
protocole pris en charge pour INTERBUS
Non
protocole pris en charge pour ASI
Non
supporte le protocole KNX
Non
supporte protocole Modbus
Oui
protocole pris en charge pour Data-Highway
Non
supporte le protocole DeviceNet
Non
protocole pris en charge pour SUCONET
Non
protocole pris en charge pour LON
Non
protocole pris en charge pour PROFINET IO
Non
protocole pris en charge pour PROFINET CBA
Non
protocole pris en charge pour SERCOS
Non
protocole pris en charge pour Foundation Fieldbus
Non
protocole pris en charge pour EtherNet/IP
Oui
protocole pris en charge pour AS-Interface Safety at Work
Non
protocole pris en charge pour DeviceNet Safety
Non
protocole pris en charge pour INTERBUS-Safety
Non
protocole pris en charge pour PROFIsafe
Non
protocole pris en charge pour SafetyBUS p
Non
supporte protocole BACnet
Non
protocole pris en charge pour autres systèmes de bus
Non
nombre d'interfaces matérielles Industrial Ethernet
2
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
1
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'autres interfaces matérielles
1
avec interface optique
Non
avec prise pour ordinateur
Oui
hacheur de freinage intégré
Non
fonctionnement possible à quatre quadrants
Oui
type de convertisseur
convertisseur U
Degré de protection (NEMA)
1
hauteur
908 mm
largeur
271 mm
profondeur
309 mm
Altivar Machine - variateur - 55kW - 400V - haute perf avec Ethernet - H908mmxL271mmxP309mm - protocole de communication : Modbus TCP, Ethernet IP, Modbus série - 8 entrées logiques - courant de sortie nominal : 106A
Les Atouts de l'article:
Ce variateur de vitesse Altivar 340 peut alimenter des moteurs synchrones et asynchrones triphasés en commande en boucle ouverte et fermée. Les variateurs Altivar Machine ATV340 sont dimensionnés haute performance en standard. Il fonctionne à une puissance nominale jusqu'à 55kW / 75ch et une tension nominale de 380V à 480V CA. L'ATV340 a été conçu pour répondre aux applications dans des environnements difficiles, tels que les vibrations, les chocs et la poussière non conductrice et où une résistance à des températures élevées jusqu'à 60 °C est nécessaire. Ce produit intègre les protocoles de communication de ligne série Modbus en standard. Les références se terminant par «E» indiquent que le lecteur dispose également d'Ethernet multiprotocole intégré. Le protocole multi-Ethernet se compose d'interfaces de communication Ethernet IP et Modbus TCP. Il pèse 57,9 kg et ses dimensions sont de 271 mm de large, 908 mm de haut, 309 mm de profondeur. ATV340 incorpore des fonctions et des caractéristiques adaptées aux applications les plus courantes, y compris l'emballage, la manutention, le travail des matériaux, le levage. Il est conforme aux normes internationales CEI / EN 61800-5-1 et CEI / EN 61800-3 (immunité et émissions CEM conduites et rayonnées), CEI 60721-3, CEI 61508, CEI 13849-1. Il est également certifié CE, UL, CSA et TÜV. Accessoires et modules d'interface codeur, d'extension E/S, de communication, résistances de freinage, inductances de ligne, filtres CEM supplémentaires sont disponibles avec les Altivar Machine ATV340, suivant la puissance du variateur. Il est conçu pour être monté en position verticale (+/- 10°) sur un panneau, grâce à 4 trous de fixation. Il est entièrement intégré dans la machine EcoStruxure de Schneider Electric via DTM. Il est entièrement intégré dans la machine EcoStruxure de Schneider Electric via DTM. Il est respectueux de l'environnement et est conforme aux directives relatives à la protection de l'environnement telles que RoHS.
Les Atouts de la gamme:
L’ATV340 est conçu pour apporter aux moteurs des machines des performances optimales en couple et en vitesse. Grâce à son fichier DTM, il s'adapte à toutes les architectures d'automatismes SE ou Tiers.
