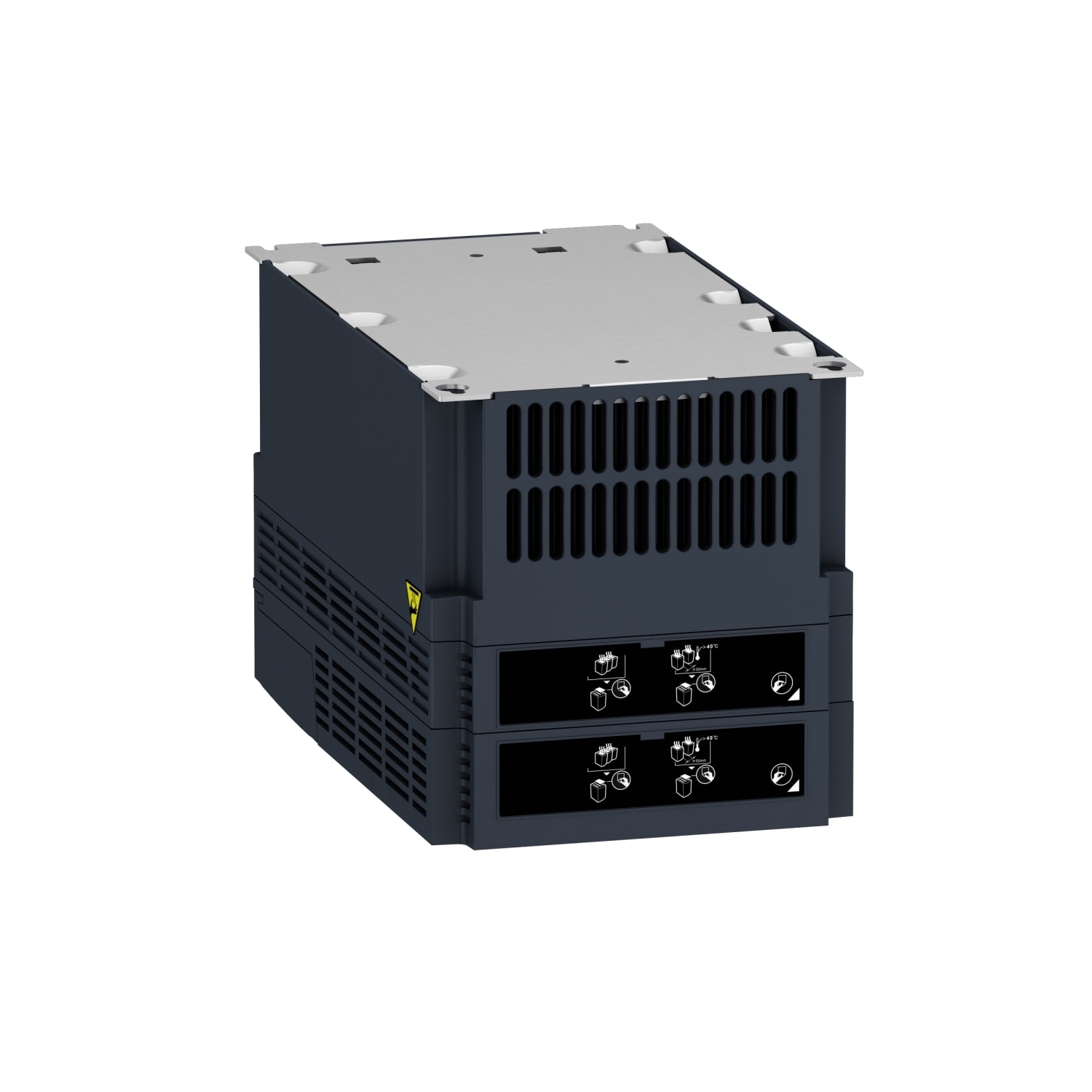

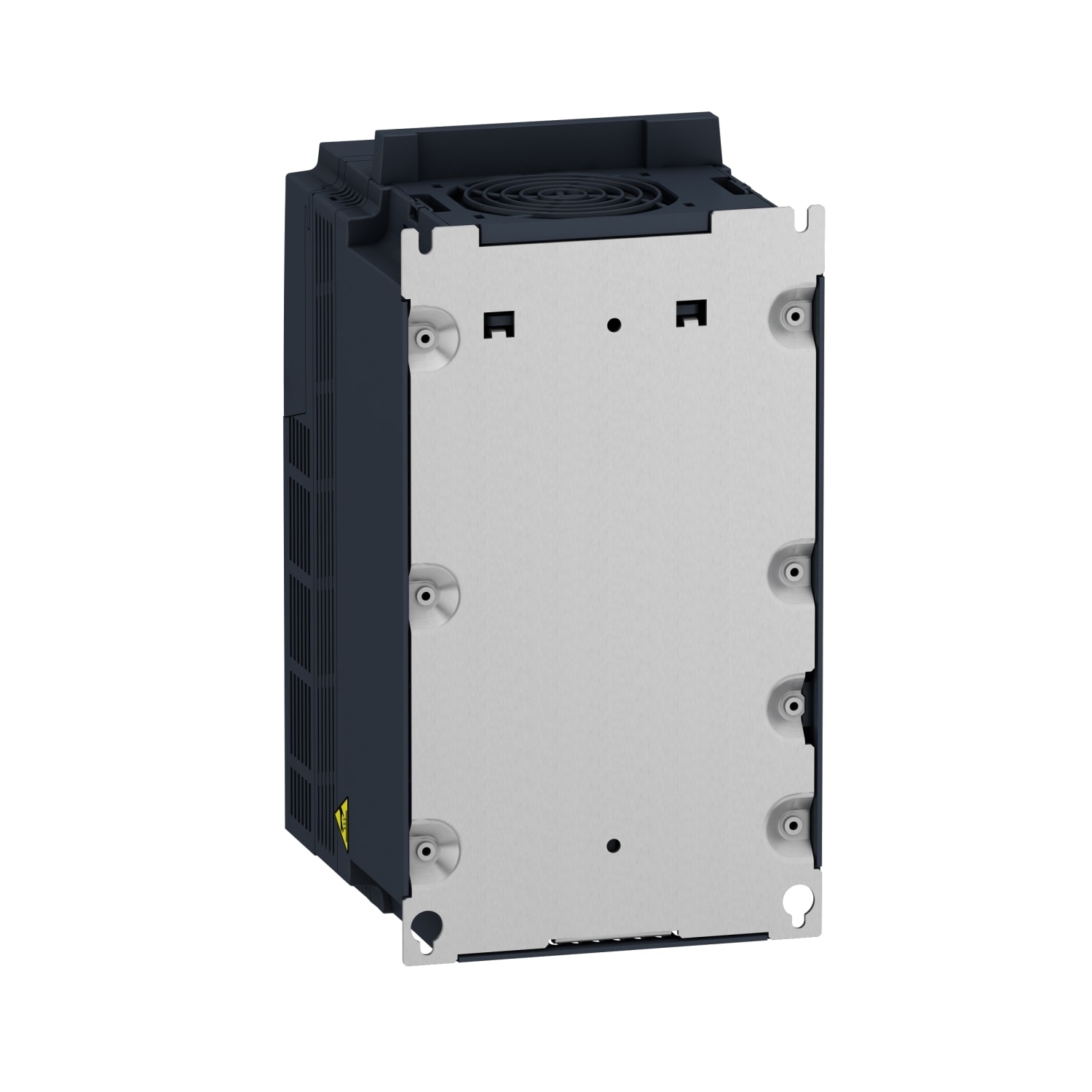

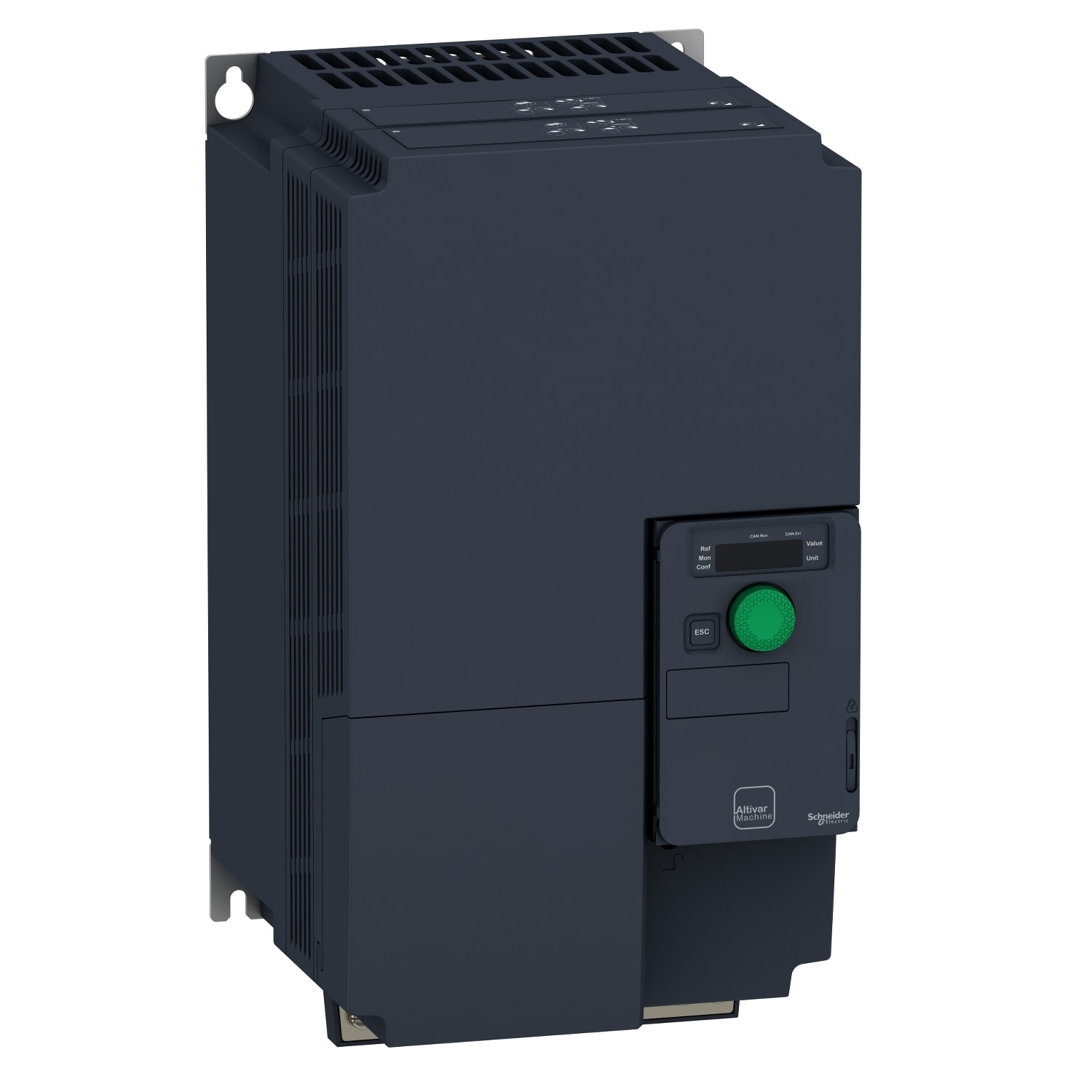

Schneider Electric - Altivar Machine - variateur de vitesse compact - 11kW 600V - tri - ATV320D11S6C
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
tension du secteur - 525...600 V
fréquence de sortie max. - 599 Hz
courant de sortie nominal I2N - 17 A
puissance utile max. en charge quadratique sous tension de sortie assignée - 11 kW
indice de protection (IP) - IP20
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
EAN
3606480966859
Réf. Sonepar
01887096685
Réf. Fournisseur
ATV320D11S6C
Réf. Commerciale
Schneider Electric
tension du secteur:
525...600 V
fréquence de sortie max.:
599 Hz
courant de sortie nominal I2N:
17 A
puissance utile max. en charge quadratique sous tension de sortie assignée:
11 kW
indice de protection (IP):
IP20
fréquence du secteur:
50/60 Hz
nombre de phases d'entrée:
3
nombre de phases de sortie:
3
tension de sortie max.:
600 V
puissance utile max. en charge linéaire sous tension de sortie assignée:
11 kW
tolérance relative de fréquence du réseau symétrique:
5 %
tolérance relative de tension du réseau symétrique:
10 %
nombre de sorties analogiques:
1
nombre d’entrées analogiques:
3
nombre de sorties numériques:
1
nombre d’entrées numériques:
6
avec élément de commande:
Oui
convient pour environnement industriel:
Oui
utilisation autorisée en zone résidentielle et commerciale:
Non
protocole pris en charge pour TCP/IP:
Oui
protocole pris en charge pour PROFIBUS:
Oui
protocole pris en charge pour CAN:
Oui
protocole pris en charge pour INTERBUS:
Non
protocole pris en charge pour ASI:
Non
supporte le protocole KNX:
Non
supporte protocole Modbus:
Oui
protocole pris en charge pour Data-Highway:
Non
supporte le protocole DeviceNet:
Oui
protocole pris en charge pour SUCONET:
Non
protocole pris en charge pour LON:
Non
protocole pris en charge pour PROFINET IO:
Oui
protocole pris en charge pour PROFINET CBA:
Non
protocole pris en charge pour SERCOS:
Non
protocole pris en charge pour Foundation Fieldbus:
Non
protocole pris en charge pour EtherNet/IP:
Oui
protocole pris en charge pour AS-Interface Safety at Work:
Non
protocole pris en charge pour DeviceNet Safety:
Non
protocole pris en charge pour INTERBUS-Safety:
Non
protocole pris en charge pour PROFIsafe:
Non
protocole pris en charge pour SafetyBUS p:
Non
supporte protocole BACnet:
Non
protocole pris en charge pour autres systèmes de bus:
Oui
nombre d'interfaces matérielles Industrial Ethernet:
0
nombre d'interfaces matérielles PROFINET:
0
nombre d'interfaces matérielles en série RS-232:
0
nombre d'interfaces matérielles en série RS-422:
0
nombre d'interfaces matérielles en série RS-485:
1
nombre d'interfaces matérielles en série TTY:
0
nombre d'interfaces matérielles USB:
0
nombre d'interfaces matérielles parallèles:
0
nombre d'autres interfaces matérielles:
1
avec interface optique:
Non
avec prise pour ordinateur:
Oui
hacheur de freinage intégré:
Oui
fonctionnement possible à quatre quadrants:
Oui
type de convertisseur:
convertisseur U
Degré de protection (NEMA):
1
hauteur:
330 mm
largeur:
180 mm
profondeur:
198 mm
Les Atouts de l'article:
La gamme Altivar Machine ATV320 est une offre de variateurs de vitesse conçue pour les équipementiers d'origine (OEM). Son format compact permet l'empilage vertical des disques à l'intérieur des bâtis de machines. Il fonctionne à une puissance nominale jusqu'à 11kW/15 ch et une tension nominale de 525V à 600V AC. Sa conception robuste avec des circuit CEI 60721-3-3 classe 3C3 permet d'étendre la disponibilité de la machine dans des conditions difficiles, comme des températures jusqu'à 60°C sans nécessiter de refroidissement supplémentaire. Il intègre des fonctions pour applications courantes : précision de couple et de vitesse à très basse vitesse, performances dynamiques avec contrôle vectoriel de flux sans capteur et plage de fréquence étendue pour moteurs à grande vitesse. Il intègre également une connexion parallèle de moteurs et d'entraînements spéciaux utilisant le rapport tension/fréquence, la précision de la vitesse statique et les économies d'énergie pour les moteurs synchrones en boucle ouverte. Le logiciel comprend 5 fonctions de sécurité aidant les machines à répondre aux exigences de sécurité, utilisées ou non conjointement avec un module de sécurité Preventa. Ces fonctions sont configurées à l'aide du logiciel SoMove. Altivar Machine ATV320 a été conçue pour les fabricants d'équipement d'origine (OEM), répond aux exigences d'applications simples et avancées, emballage, manutention, textile, travail des matériaux, actionneurs mécaniques et levage. Il est conforme aux normes CEI, UL, TUV, KC et autres normes internationales. Des accessoires de montage et options externes (résistances de freinage, inductances de ligne, inductances moteur, filtres CEM supplémentaires) sont disponibles avec les variateurs Altivar Machine ATV320. Le produit est livré en deux colis. Il est conçu pour être monté en position verticale (+/- 10°) sur un panneau, grâce à 4 trous de fixation. Il est entièrement intégré à EcoStruxure Machine via DTM. Il est possible de configurer, contrôler et diagnostiquer les variateurs ATV320 directement dans les logiciels SoMachine et SoMove au moyen de la même brique logicielle (DTM).
