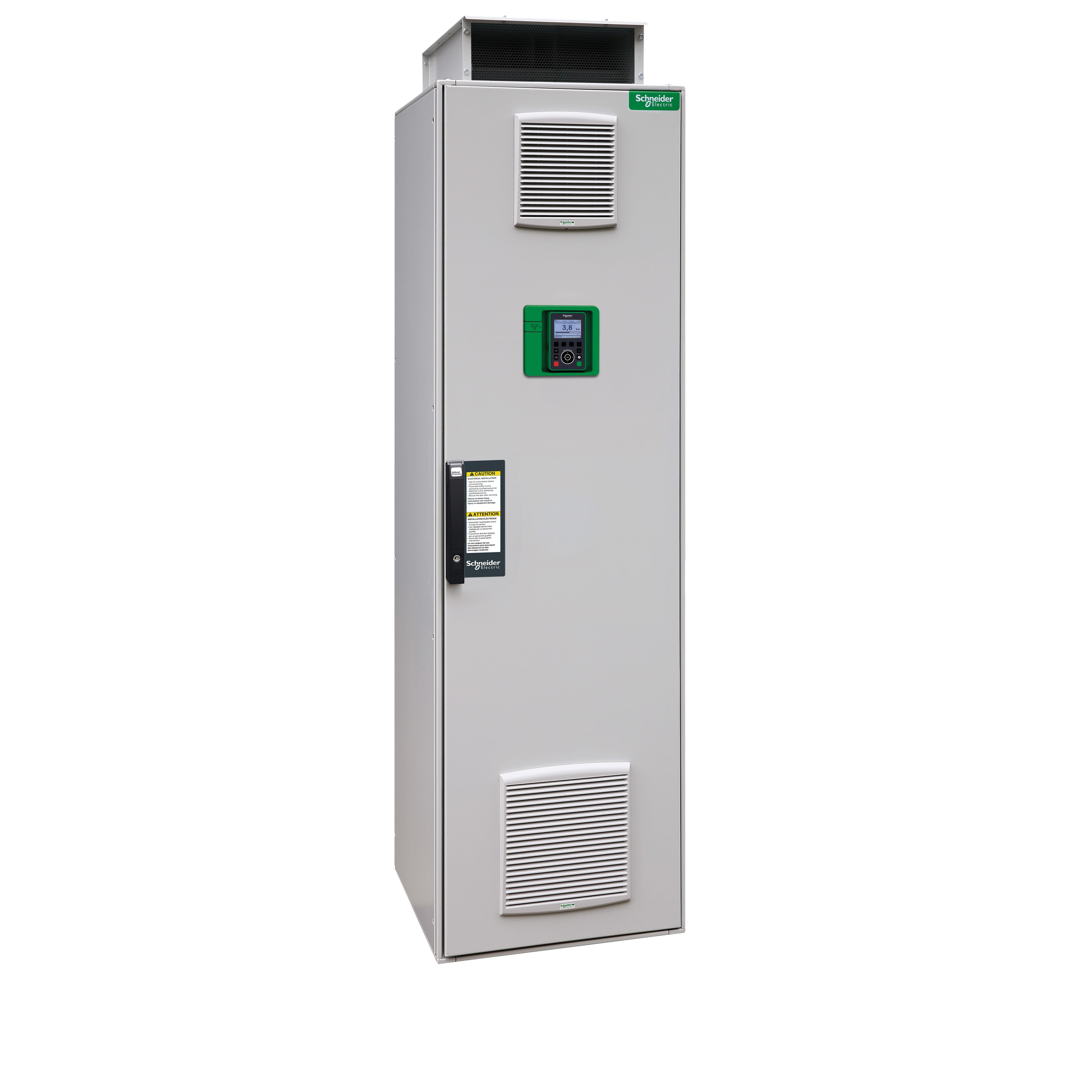

Schneider Electric - Altivar Process - variateur - 315KW - 400V/480V - IP21 - ATV930C31N4F
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
tension du secteur - 380...440 V
fréquence de sortie max. - 500 Hz
courant de sortie nominal I2N - 590 A
puissance utile max. en charge quadratique sous tension de sortie assignée - 315 kW
indice de protection (IP) - IP21
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
EAN
3606480883538
Réf. Sonepar
01887088353
Réf. Fournisseur
ATV930C31N4F
Réf. Commerciale
Schneider Electric
tension du secteur:
380...440 V
fréquence de sortie max.:
500 Hz
courant de sortie nominal I2N:
590 A
puissance utile max. en charge quadratique sous tension de sortie assignée:
315 kW
indice de protection (IP):
IP21
fréquence du secteur:
50/60 Hz
nombre de phases d'entrée:
3
nombre de phases de sortie:
3
tension de sortie max.:
440 V
puissance utile max. en charge linéaire sous tension de sortie assignée:
315 kW
tolérance relative de fréquence du réseau symétrique:
5 %
tolérance relative de tension du réseau symétrique:
10 %
nombre de sorties analogiques:
2
nombre d’entrées analogiques:
3
nombre de sorties numériques:
1
nombre d’entrées numériques:
8
avec élément de commande:
Oui
convient pour environnement industriel:
Oui
utilisation autorisée en zone résidentielle et commerciale:
Oui
protocole pris en charge pour TCP/IP:
Non
protocole pris en charge pour PROFIBUS:
Oui
protocole pris en charge pour CAN:
Oui
protocole pris en charge pour INTERBUS:
Non
protocole pris en charge pour ASI:
Non
supporte le protocole KNX:
Non
supporte protocole Modbus:
Non
protocole pris en charge pour Data-Highway:
Non
supporte le protocole DeviceNet:
Oui
protocole pris en charge pour SUCONET:
Non
protocole pris en charge pour LON:
Non
protocole pris en charge pour PROFINET IO:
Oui
protocole pris en charge pour PROFINET CBA:
Non
protocole pris en charge pour SERCOS:
Non
protocole pris en charge pour Foundation Fieldbus:
Non
protocole pris en charge pour EtherNet/IP:
Oui
protocole pris en charge pour AS-Interface Safety at Work:
Non
protocole pris en charge pour DeviceNet Safety:
Non
protocole pris en charge pour INTERBUS-Safety:
Non
protocole pris en charge pour PROFIsafe:
Non
protocole pris en charge pour SafetyBUS p:
Non
supporte protocole BACnet:
Non
protocole pris en charge pour autres systèmes de bus:
Oui
nombre d'interfaces matérielles Industrial Ethernet:
0
nombre d'interfaces matérielles PROFINET:
0
nombre d'interfaces matérielles en série RS-232:
0
nombre d'interfaces matérielles en série RS-422:
0
nombre d'interfaces matérielles en série RS-485:
3
nombre d'interfaces matérielles en série TTY:
0
nombre d'interfaces matérielles USB:
0
nombre d'interfaces matérielles parallèles:
0
nombre d'autres interfaces matérielles:
0
avec interface optique:
Non
avec prise pour ordinateur:
Non
hacheur de freinage intégré:
Non
fonctionnement possible à quatre quadrants:
Oui
type de convertisseur:
convertisseur U
hauteur:
2150 mm
largeur:
600 mm
profondeur:
605 mm
Les Atouts de l'article:
Le variateur de vitesse ATV930 de 315kW et 400V/480V Tri, armoire IP21, répond aux besoins de pilotage de moteur dans les process industriels et infrastructures nécessitant un contrôle et une connectivité avancée. Filtre CEM (C3). Ce variateur de vitesse, sans unité de freinage, est conçu pour être installé sur pied, en position verticale (+/- 10°). Grâce à sa connectivité, ce produit permet de gérer les fonctions de process évoluées (Maitre-Esclave, commande de frein) dans les segments de marché : pétrole et gaz, mines, minéraux et métaux, eau pour aliments et boissons et eaux usées. Il a été conçu pour résister dans les environnements industriels les plus sévères tels que les segments des process électro intensifs : Sidérurgie, Pétrole, Manutention, Extraction matériaux, … L'ATV930 commande et contrôle la chaine cinématique suivant des paramètres mécaniques issus de la modélisation du moteur pour un contrôle et commande de couple optimale y compris à vitesse nulle pour les applications Enrouleur/Dérouleur. La connectivité avancée du produit, notamment EtherNet/IP et Modbus TCP, permet une intégration approfondie dans les architectures d'automatisation. Les performances de la gamme ATV930 répondent à la plupart des normes internationales et homologations exigeantes : CE, ATEX, UL 508C, UL61800-5-1, CSA 22.2 N274, NOM, GOST, EAC, CTICK, RCM, KC, SIL, Classe 3C3 et 3S2 selon IEC 60721-3-3. Ce produit est certifié Green Premium, l'écolabel promesse de performances durables et respectueuses de l'environnement. Il est également conforme ROHS UE. L’association des services ATV930 aux systèmes de contrôle d’automatismes SE tels que EcoStruxure permet d’obtenir une solution de contrôle moteur à haute performance et totalement automatisée, pour un coût optimisé. Des accessoires et options externes peuvent être associés aux variateurs Altivar Machine ATV930. La disponibilité de ces derniers dépend du calibre du variateur : résistance de freinage, inductance de ligne et moteur, kit de conformité.
Les Atouts de la gamme:
L'ATV930 et un variateur de vitesse orienté Services. Il apporte des informations digitales (QR Codes) dynamiques avec une visualisation des paramètre de production et un affichage des dérives de prod pour une maintenance conditionnelle.
Quelques mots du fabricant :
- Flexibilité : commande tout type de moteur en boucle fermée
- Fonctionnement pendant 2 heures à 70°C
- WebServer intégré pour connexion des équipes de maintenance
- Connectivité avancée : double port Ethernet intégré
- Moindre encombrement : produit "Tout en un"
