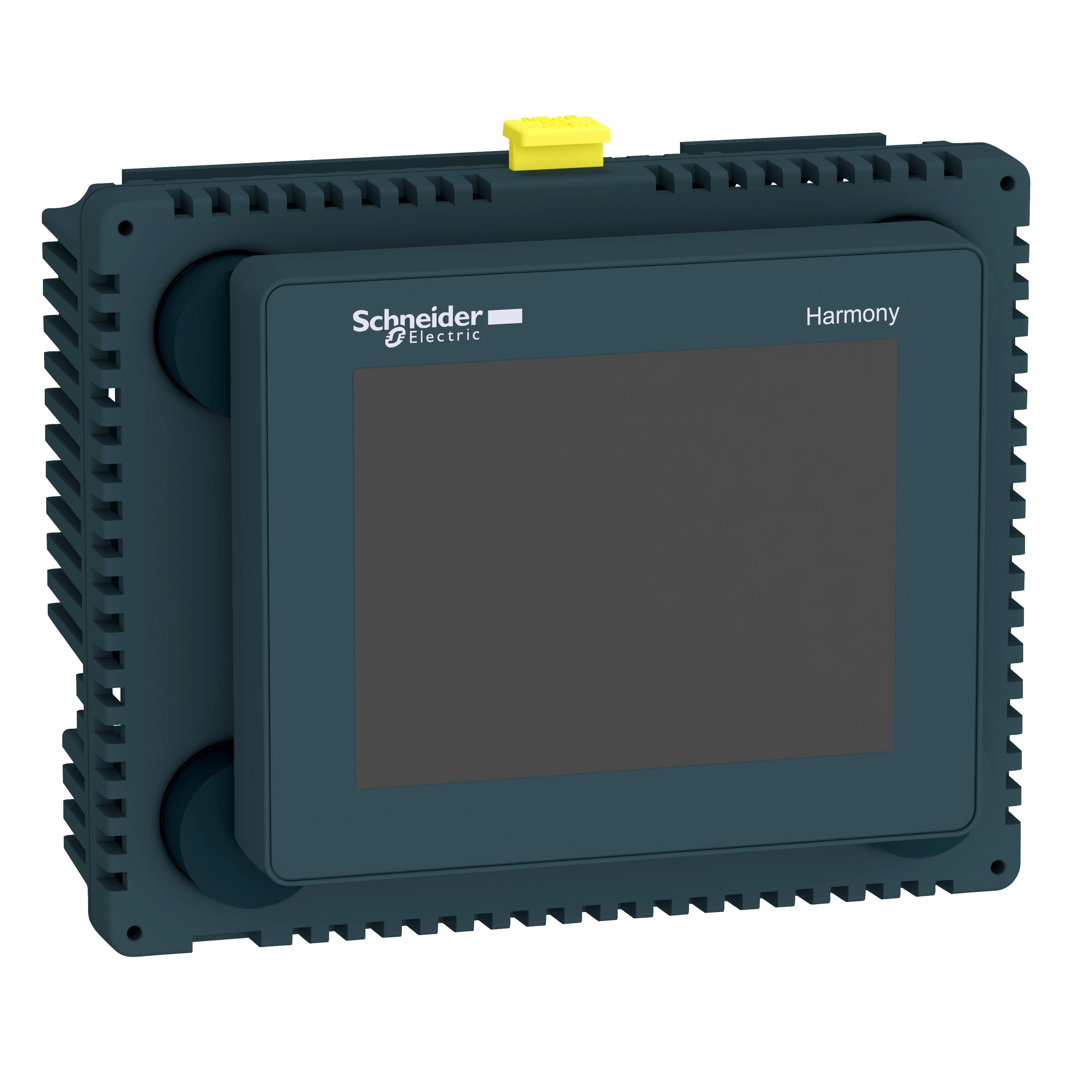

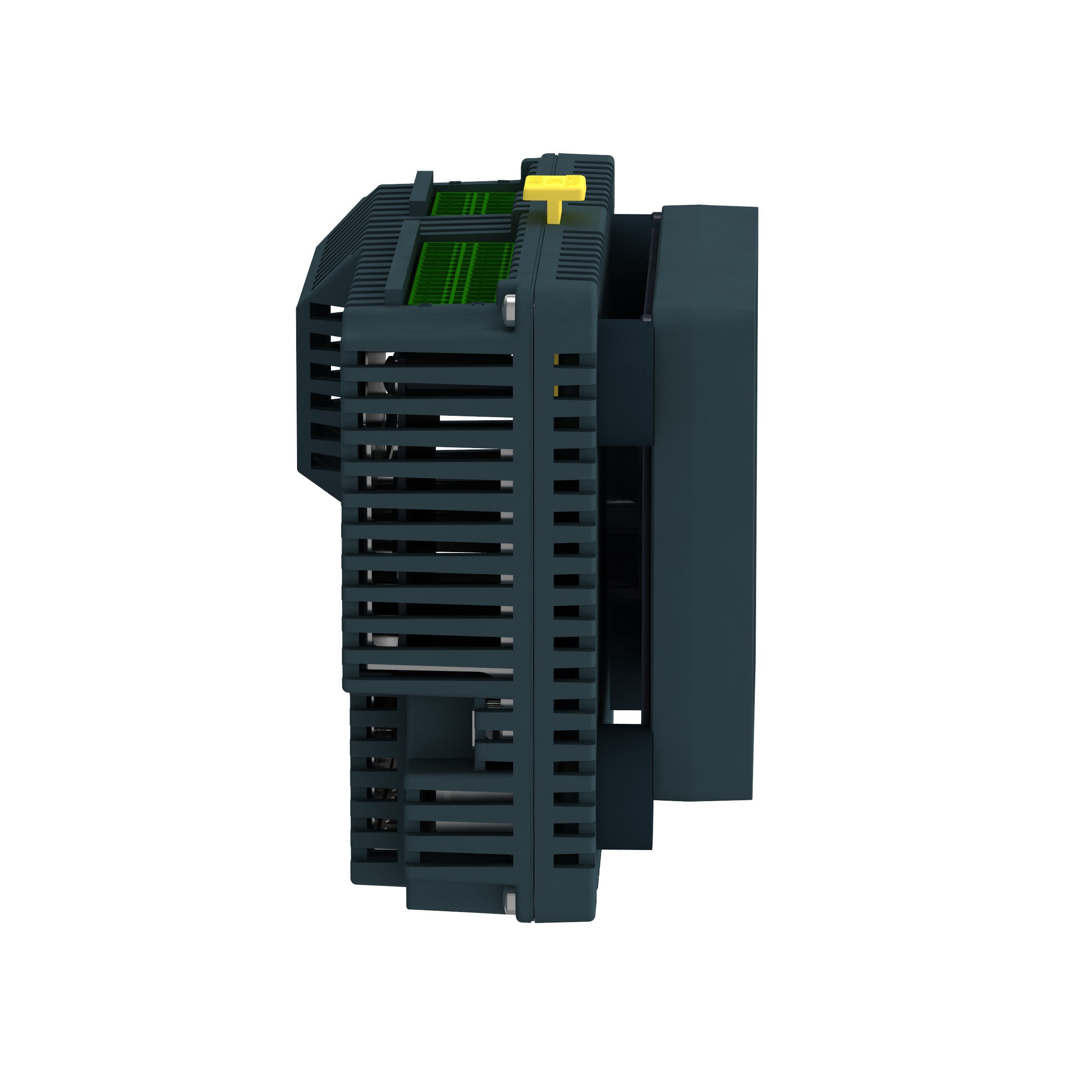

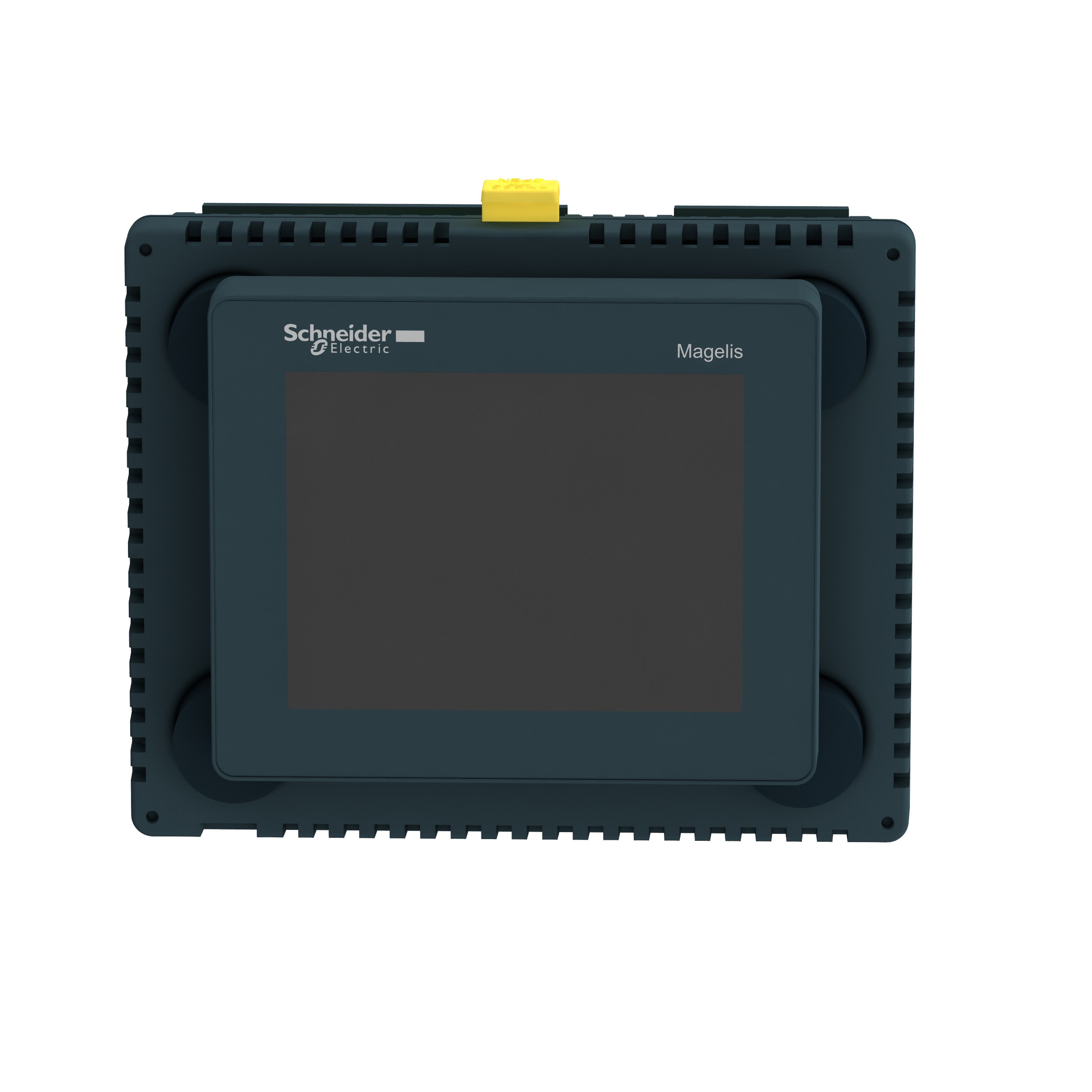

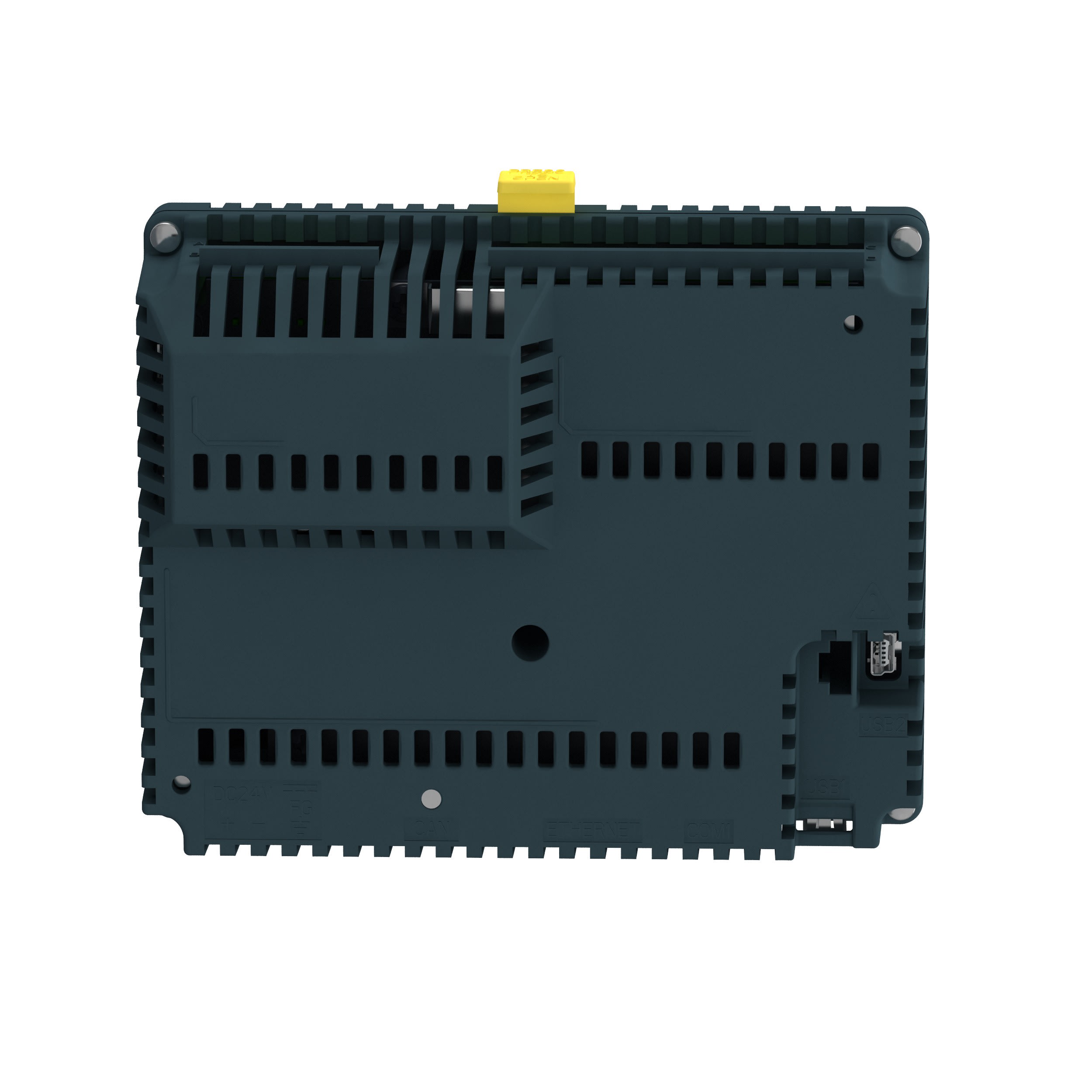

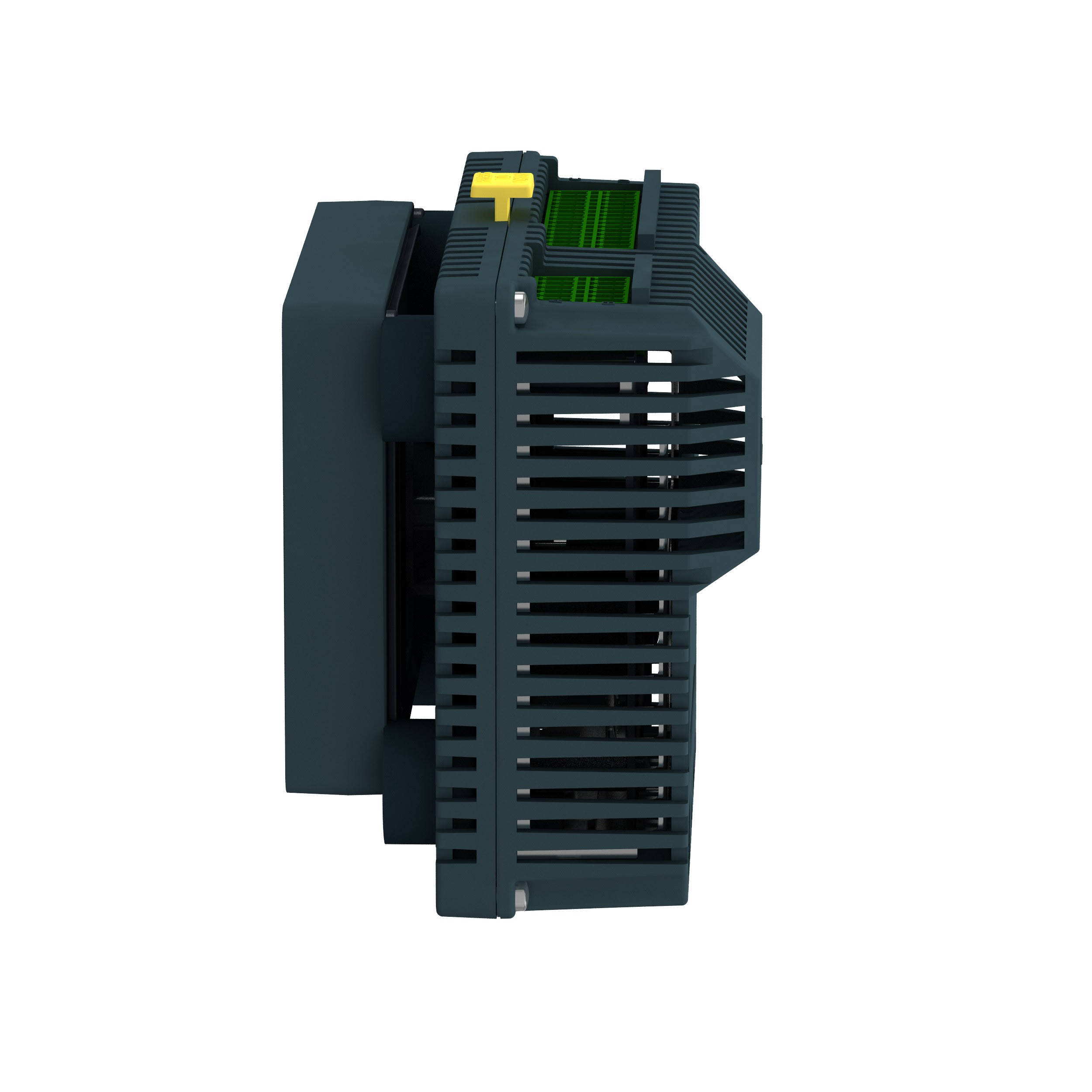

Schneider Electric - Harmony - HMISCU- contrôleur graphique 3,5p - couleur TFT - 16E/10S TOR - HMISCU6A5
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
tension d'alimentation CA 50 Hz - 0...0 V
tension d'alimentation DC - 24...24 V
type d'écran - LCD
nombre de pixels, horizontal - 320
nombre de pixels, vertical - 240
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
EAN
3595864175553
Réf. Sonepar
01887417555
Réf. Fournisseur
HMISCU6A5
Réf. Commerciale
Schneider Electric
tension d'alimentation CA 50 Hz:
0...0 V
tension d'alimentation DC:
24...24 V
type d'écran:
LCD
nombre de pixels, horizontal:
320
nombre de pixels, vertical:
240
tension d'alimentation CA 60 Hz:
0...0 V
type de tension d’alimentation:
AC/DC
nombre d'interfaces matérielles Industrial Ethernet:
1
nombre d'interfaces matérielles PROFINET:
0
nombre d'interfaces matérielles en série RS-232:
1
nombre d'interfaces matérielles en série RS-422:
0
nombre d'interfaces matérielles en série RS-485:
1
nombre d'interfaces matérielles en série TTY:
0
nombre d'interfaces matérielles USB:
2
nombre d'interfaces matérielles parallèles:
0
nombre d'interfaces matérielles Wireless:
0
nombre d'autres interfaces matérielles:
0
avec interfaces logicielles:
Oui
protocole pris en charge pour TCP/IP:
Oui
protocole pris en charge pour PROFIBUS:
Non
protocole pris en charge pour CAN:
Oui
protocole pris en charge pour INTERBUS:
Non
protocole pris en charge pour ASI:
Non
supporte le protocole KNX:
Non
supporte protocole Modbus:
Oui
protocole pris en charge pour Data-Highway:
Non
supporte le protocole DeviceNet:
Non
protocole pris en charge pour SUCONET:
Non
protocole pris en charge pour LON:
Non
protocole pris en charge pour PROFINET IO:
Non
protocole pris en charge pour PROFINET CBA:
Non
protocole pris en charge pour SERCOS:
Non
protocole pris en charge pour Foundation Fieldbus:
Non
protocole pris en charge pour EtherNet/IP:
Oui
protocole pris en charge pour AS-Interface Safety at Work:
Non
protocole pris en charge pour DeviceNet Safety:
Non
protocole pris en charge pour INTERBUS-Safety:
Non
protocole pris en charge pour PROFIsafe:
Non
protocole pris en charge pour SafetyBUS p:
Non
protocole pris en charge pour autres systèmes de bus:
Non
standard radio Bluetooth:
Non
standard radio WLAN 802.11:
Non
standard radio GPRS:
Non
standard radio GSM:
Non
standard radio UMTS:
Non
maître IO-Link:
Oui
avec écran couleur:
Oui
nombre de couleurs de l'écran:
65536
nombre d'échelles de gris/de bleu de l'écran:
0
taille de l'écran:
3.5 pouces
mémoire projet/mémoire utilisateur utiles:
128 Ko
avec clavier numérique:
Non
avec clavier alphabétique:
Non
nombre de touches de fonction, programmable:
0
nombre de touches à LED:
0
nombre de touches système:
0
technologie tactile:
fonction tactile résistante
avec affichage de messages:
Oui
avec système de message (tampon et acquittement inclus):
Non
représentation des valeurs de processus (sortie) possible:
Oui
valeur de processus par défaut (entrée) possible:
Oui
avec recettes:
Non
nombre de niveaux de protection par mot de passe:
0
sortie d'impression disponible:
Non
nombre de langues en ligne:
4
composants logiciels supplémentaires, chargeables:
Oui
classe de protection (IP), face avant:
IP65/IP67
degré de protection (NEMA), façade:
4X
température de fonctionnement:
-20...60 °C
montage possible sur barres profilées:
Oui
montage mural/direct possible:
Oui
adapté aux fonctions de sécurité:
Non
largeur de l'avant:
128 mm
hauteur de l'avant:
102 mm
profondeur d'encastrement:
74.95 mm
consommation d'énergie:
15 W
supporte le protocole pour EtherCAT:
Non
certifié pour zone à risque selon UL classe I:
Non
certifié pour zone à risque selon UL classe II:
Non
certifié pour zone à risque selon UL classe III:
Non
certifié pour zone à risque selon UL division 1:
Non
certifié pour zone à risque selon UL division 2:
Non
certifié pour zone à risque selon UL groupe A (acétylène):
Non
certifié pour zone à risque selon UL groupe B (hydrogène):
Non
certifié pour zone à risque selon UL groupe C (éthylène):
Non
certifié pour zone à risque selon UL groupe D (propane):
Non
certifié pour zone à risque selon UL groupe E (poussière de métal):
Non
certifié pour zone à risque selon UL groupe F (poussière carbonée):
Non
certifié pour zone à risque selon UL groupe G (poussière non conductrice):
Non
Les Atouts de l'article:
Ce contrôleur d’interface opérateur (IHM) de la gamme Harmony SCU est fourni avec une alimentation 24 VCC, un écran LCD TFT couleur de 3,5 pouces et une EPROM de 128 Mo. Il dispose également de 16 entrées numériques, 10 sorties numériques, 1 hôte + 1 port USB mini-B, 1 port RS232C / RS485 et 1 port CANopen. Il est idéal pour optimiser les informations et la communication avec les systèmes d'automatisation de l'industrie et les infrastructures telles que les machines compactes, les systèmes de manutention, les machines agroalimentaires et l'industrie pharmaceutique. L'écran affiche des messages textuels, des objets graphiques et des schémas synoptiques, le contrôle et la configuration des données. Ses ports hôtes RS485 et CANopen en font la solution idéale pour superviser et contrôler des systèmes et des machines simples. Ses nombreuses E/S, y compris les compteurs rapides, vous permettent de réaliser des processus avec des chaînes de détection rapide.
Quelques mots du fabricant :
- Économie de temps, d'espace et de coûts
- L'affichage de pointe offre une lisibilité claire
- Capacités de communication riches
- Suite logicielle unique EcoStruxure Machine Expert
- Maintenance et mise à niveau faciles des machines
- Indice de protection IP20, IP65 et NEMA 4X
