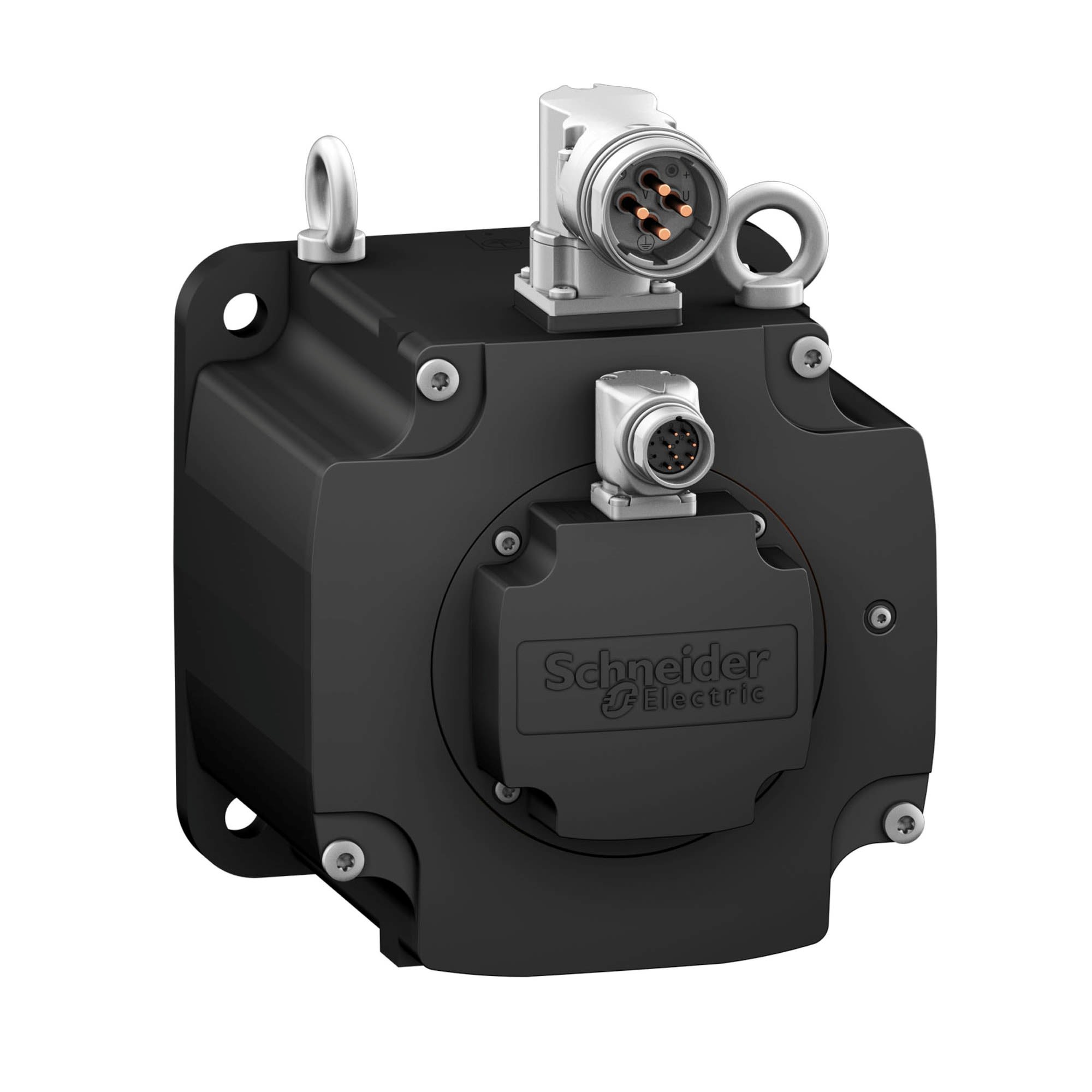

Schneider Electric - Lexium - Moteur 190mm iec 65nm ip6 5 7.8kw clav. e - BMH1903P32F2A
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
modèle - moteur synchrone triphasé
tension assignée (Ue) - 480 V
nombre de phases - 3
puissance nominale à fréquence assignée - 7.75 kW
vitesse de rotation assignée à fréquence assignée - 3500 1/min
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
EAN
3606485266237
Réf. Sonepar
01887526623
Réf. Fournisseur
BMH1903P32F2A
Réf. Commerciale
Schneider Electric
modèle:
moteur synchrone triphasé
tension assignée (Ue):
480 V
nombre de phases:
3
puissance nominale à fréquence assignée:
7.75 kW
vitesse de rotation assignée à fréquence assignée:
3500 1/min
calibre/courant nominal assigné (In):
24 A
fréquence assignée:
50...60 Hz
type de tension:
AC
matériau du boîtier/corps:
autre
indice de protection (IP):
IP65
nombre de pôles:
10
type de construction:
autre
classe d'efficacité du moteur:
autre
classe d’isolation selon IEC:
autre
cycle de sollicitation:
autre
taille de cadre conformément à IEC:
0 mm
efficacité à pleine charge:
0 %
couple de rotation nominal:
36 Nm
rapport de courant de démarrage:
0
rapport de couple au démarrage:
0
rapport de couple de décrochage:
0
palier:
autre
avec protection contre la condensation:
Non
tension de chauffage anti-condensation:
0 V
puissance de sortie de chauffage anti-condensation:
0 W
avec résistance à coefficient de température positif:
Non
avec détecteur-thermomètre à résistance (RTD):
Non
sécurité intrinsèque:
sans
adapté à la régulation de fréquence:
Non
température de fonctionnement:
0...20 °C
capacité de surcharge:
Non
méthode de refroidissement:
autre
finition du bout d'arbre:
autre
isolation à imprégnation globale:
autre
Les Atouts de l'article:
Ce produit fait partie de la gamme Lexium 32, une offre de servovariateurs de 0,15kW à 11kW et de servomoteurs associés. Ce servomoteur a une vitesse mécanique maximale de 3 500 tr/min, un couple de calage continu de 65Nm, une extrémité d'arbre clavetée et un frein de maintien. Il est équipé d'un retour multi-tours SinCos Hiperface® avec une résolution de retour vitesse de 131072 points/tour x 4096 tours. Il s'agit d'un servomoteur avec une tension d'alimentation nominale de 480V, un courant continu à l'arrêt de 36,1A et une puissance continue de 7,95W. Les dimensions de l'arbre sont de 38mm (diamètre) x 80mm (longueur). Il est fourni avec 2 connecteurs rotatifs à angle droit pour les connexions d'alimentation et de codeur. Son indice de protection est IP65 (arbre et boîtier). Les servomoteurs BMH associés au servovariateur Lexium 32 sont destinés à des applications telles que l'emballage, le textile, les portiques, les palans. Les servomoteurs Lexium BMH sont conformes aux normes internationales IEC/EN 61800-5-1, IEC/EN 61800-3, sont certifiés UL et CSA, et CE. Ce moteur est compatible avec le servovariateur Lexium 32, le codeur et les câbles d'alimentation, le kit de conformité IP67 en option, l'option réducteur et la résistance de freinage. Il s'installe sur des trous 4x (diamètre 14mm), le diamètre de cercle des trous de montage est de 215mm. Lexium 32 est une gamme de servovariateurs qui offre une combinaison de variateurs et de moteurs offrant exactement la puissance, les performances et les fonctionnalités appropriées. La gamme Lexium 32 inclut quatre modèles de servovariateurs avec des puissances nominales de 0,15kW à 11kW, et deux gammes de servo moteurs, BMH et BSH.
Quelques mots du fabricant :
- Hautes performances et design compact
- Ingénierie, installation et mise en service simplifiées
- Sécurité intégrée
- Avec clavette en bout
- Indice IP66
