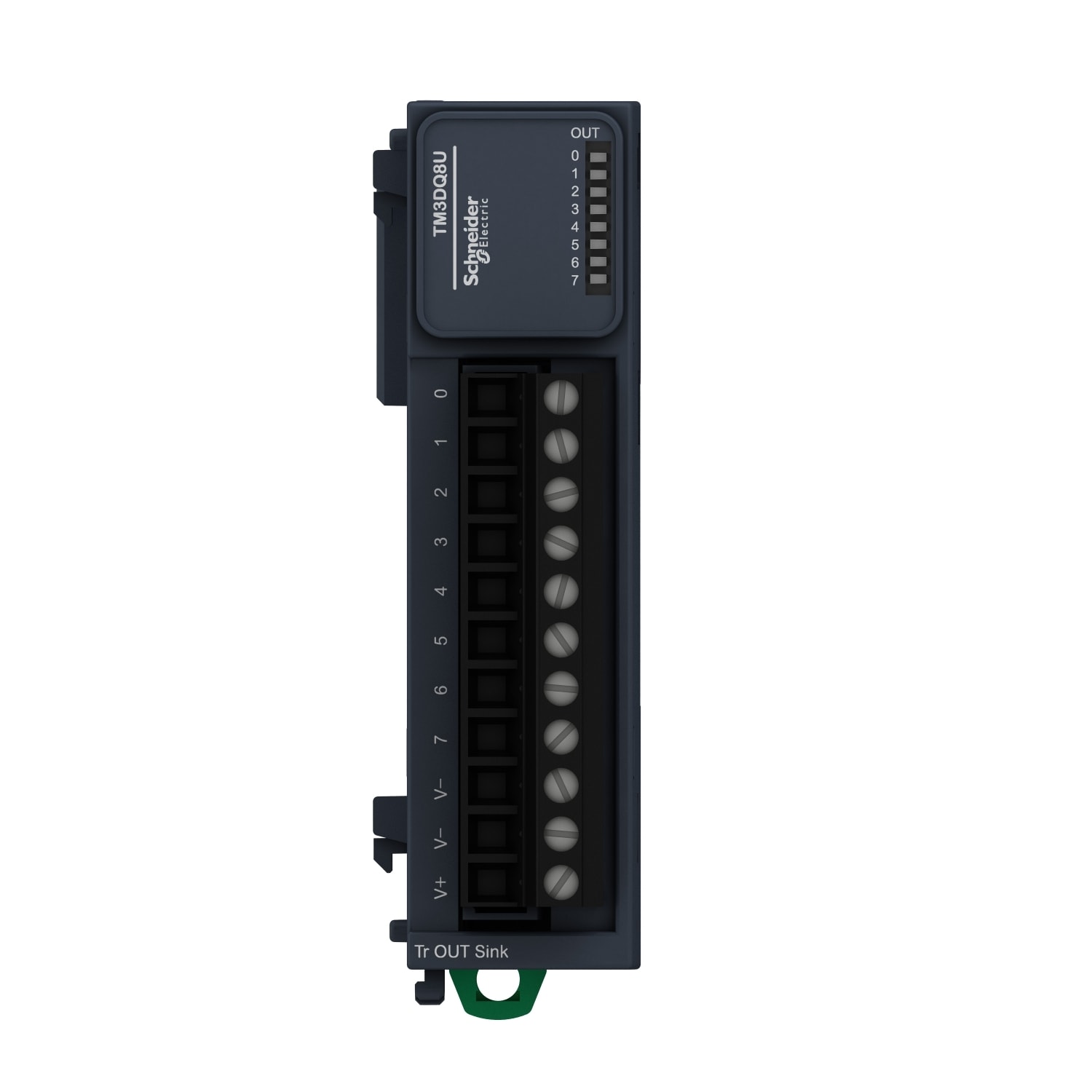

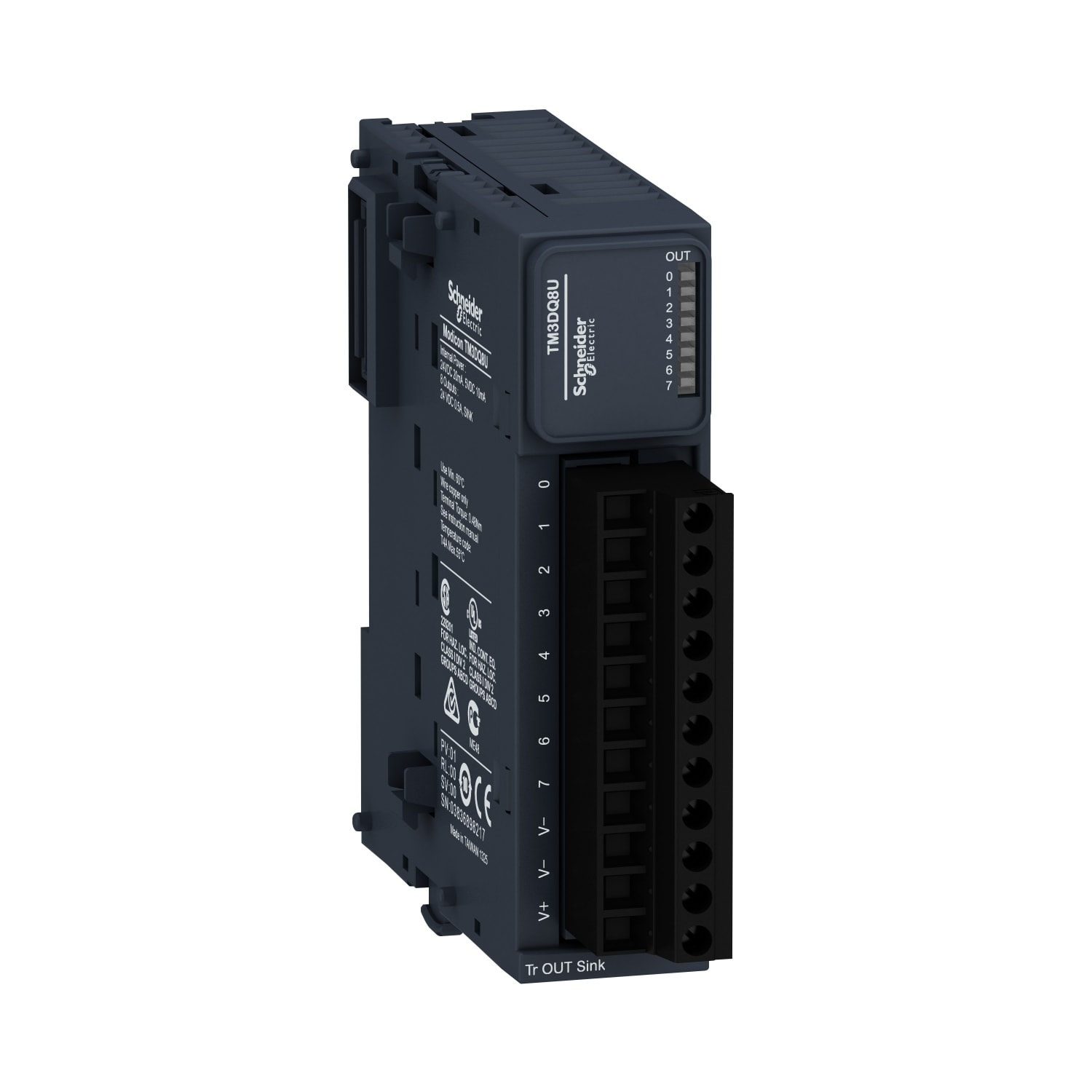

Schneider Electric - Modicon TM3, module 8 sorties TOR, NPN 0,5A, à vis - TM3DQ8U
Connectez-vous pour accéder au prix et commander
Caractéristiques principales
tension d'alimentation DC - 24...24 V
nombre d’entrées numériques - 0
nombre de sorties numériques - 8
type de sortie numérique - transistor
type de tension d’alimentation - DC
Conditionnement
1 unité(s)
Produit non retournable
EAN
3606480611568
Réf. Sonepar
01887061156
Réf. Fournisseur
TM3DQ8U
Marque
Schneider Electric
tension d'alimentation DC:
24...24 V
nombre d’entrées numériques:
0
nombre de sorties numériques:
8
type de sortie numérique:
transistor
type de tension d’alimentation:
DC
entrées numériques configurables:
Non
sorties numériques configurables:
Non
courant de sortie:
0.5 A
tension admissible à la sortie:
19.2...28.8 V
type de tension de sortie:
AC/DC
protection contre les courts-circuits, sorties disponibles:
Oui
nombre d'interfaces matérielles Industrial Ethernet:
0
nombre d'interfaces matérielles PROFINET:
0
nombre d'interfaces matérielles en série RS-232:
0
nombre d'interfaces matérielles en série RS-422:
0
nombre d'interfaces matérielles en série RS-485:
0
nombre d'interfaces matérielles en série TTY:
0
nombre d'interfaces matérielles parallèles:
0
nombre d'interfaces matérielles Wireless:
0
pays de fabrication:
TAIWAN
nombre d'autres interfaces matérielles:
0
avec interface optique:
Non
protocole pris en charge pour TCP/IP:
Non
protocole pris en charge pour PROFIBUS:
Non
protocole pris en charge pour CAN:
Non
protocole pris en charge pour INTERBUS:
Non
protocole pris en charge pour ASI:
Non
supporte le protocole KNX:
Non
supporte protocole Modbus:
Non
protocole pris en charge pour Data-Highway:
Non
supporte le protocole DeviceNet:
Non
protocole pris en charge pour SUCONET:
Non
protocole pris en charge pour LON:
Non
protocole pris en charge pour PROFINET IO:
Non
protocole pris en charge pour PROFINET CBA:
Non
protocole pris en charge pour SERCOS:
Non
protocole pris en charge pour Foundation Fieldbus:
Non
protocole pris en charge pour EtherNet/IP:
Non
protocole pris en charge pour AS-Interface Safety at Work:
Non
protocole pris en charge pour DeviceNet Safety:
Non
protocole pris en charge pour INTERBUS-Safety:
Non
protocole pris en charge pour PROFIsafe:
Non
protocole pris en charge pour SafetyBUS p:
Non
protocole pris en charge pour autres systèmes de bus:
Non
standard radio Bluetooth:
Non
standard radio WLAN 802.11:
Non
standard radio GPRS:
Non
standard radio GSM:
Non
standard radio UMTS:
Non
maître IO-Link:
Non
composants système:
Non
indice de protection (IP):
IP20
finition du raccordement électrique:
raccordement à vis
temps de retard en cas de changement de signal:
0.45...0.45 ms
raccordement au bus de champ possible sur coupleur de bus séparé:
Non
montage possible sur barres profilées:
Oui
montage mural/direct possible:
Non
encastrement frontal possible:
Non
montage sur rack possible:
Non
adapté aux fonctions de sécurité:
Non
SIL conformément à IEC 61508:
sans
niveau de performance selon EN ISO 13849-1:
sans
matériel associé (Ex ia):
Non
matériel associé (Ex ib):
Non
catégorie de protection contre les explosions pour le gaz:
sans
catégorie de protection contre les explosions pour la poussière:
sans
largeur:
27.4 mm
hauteur:
90 mm
profondeur:
84.6 mm
supporte le protocole pour EtherCAT:
Non
certifié pour zone à risque selon UL classe I:
Non
certifié pour zone à risque selon UL classe II:
Non
certifié pour zone à risque selon UL classe III:
Non
certifié pour zone à risque selon UL division 1:
Non
certifié pour zone à risque selon UL division 2:
Non
certifié pour zone à risque selon UL groupe A (acétylène):
Non
certifié pour zone à risque selon UL groupe B (hydrogène):
Non
certifié pour zone à risque selon UL groupe C (éthylène):
Non
certifié pour zone à risque selon UL groupe D (propane):
Non
certifié pour zone à risque selon UL groupe E (poussière de métal):
Non
certifié pour zone à risque selon UL groupe F (poussière carbonée):
Non
certifié pour zone à risque selon UL groupe G (poussière non conductrice):
Non
Les Atouts de l'article:
Ce produit fait partie de la gamme Modicon TM3, une offre de modules d’extension d’E/S pour Modicon M221, M241, M251 et M262. Le module de sortie discret fournit 8 sorties à transistor avec logique sink (négative). Il s’agit d’un module de sorties avec une tension de sortie de 24 VCC et une consommation électrique de 20 mA à 24 VCC via un connecteur de bus. Ce produit est capable de contrôler des variateurs de vitesse ou tout appareil équipé d’une entrée de courant ou de tension. Il y a une isolation entre la sortie et la logique interne à 2 300 VCA, les sorties à 750 VCA, les groupes de sorties à 1 500 VCA. Il est équipé d'une borne à vis amovible pour le raccordement électrique avec un réglage de pas de 5,08 mm pour les sorties. Il s'agit d'un produit classé IP20. Ses dimensions sont 27,4 mm (largeur) x 84,6 mm (profondeur) x 90 mm (hauteur). Il pèse 0,76 kg. Ce produit est marqué CE et certifié par CULus et C-Tick. Il est conforme aux normes EN/IEC 61131-2 et EN/IEC 61010-2-201. Ce module est compatible avec les contrôleurs logiques Modicon M241, Modicon M251 et Modicon M221. Il prend en charge le rail oméga type TH35-15, le rail oméga type TH35-7.5 conformément à la norme CEI 60715 et la plaque ou le panneau avec kit de fixation. Les modules d’extension Modicon TM3 sont conçus avec un mécanisme d’assemblage à verrouillage intelligent supportant un bus interne. Ils supportent les données et l’alimentation du PLC. Boostez les performances de votre contrôleur avec le système d’E/S Modicon TM3 spécialement conçu pour les contrôleurs logiques Modicon M221, M241 et M251.
Quelques mots du fabricant :
- Modules d’extension d’E/S dédiés aux contrôleurs Modicon M221, M241, M251 et M262
- Modularité et facilité d’installation
- Large choix de types d'E/S pour améliorer les capacités des contrôleurs Modicon M221, M241, M251 et M262 .
- Conçu avec un mécanisme d’assemblage par simple interverrouillage
- Programmation machine intuitive avec EcoStruxure Machine Expert
