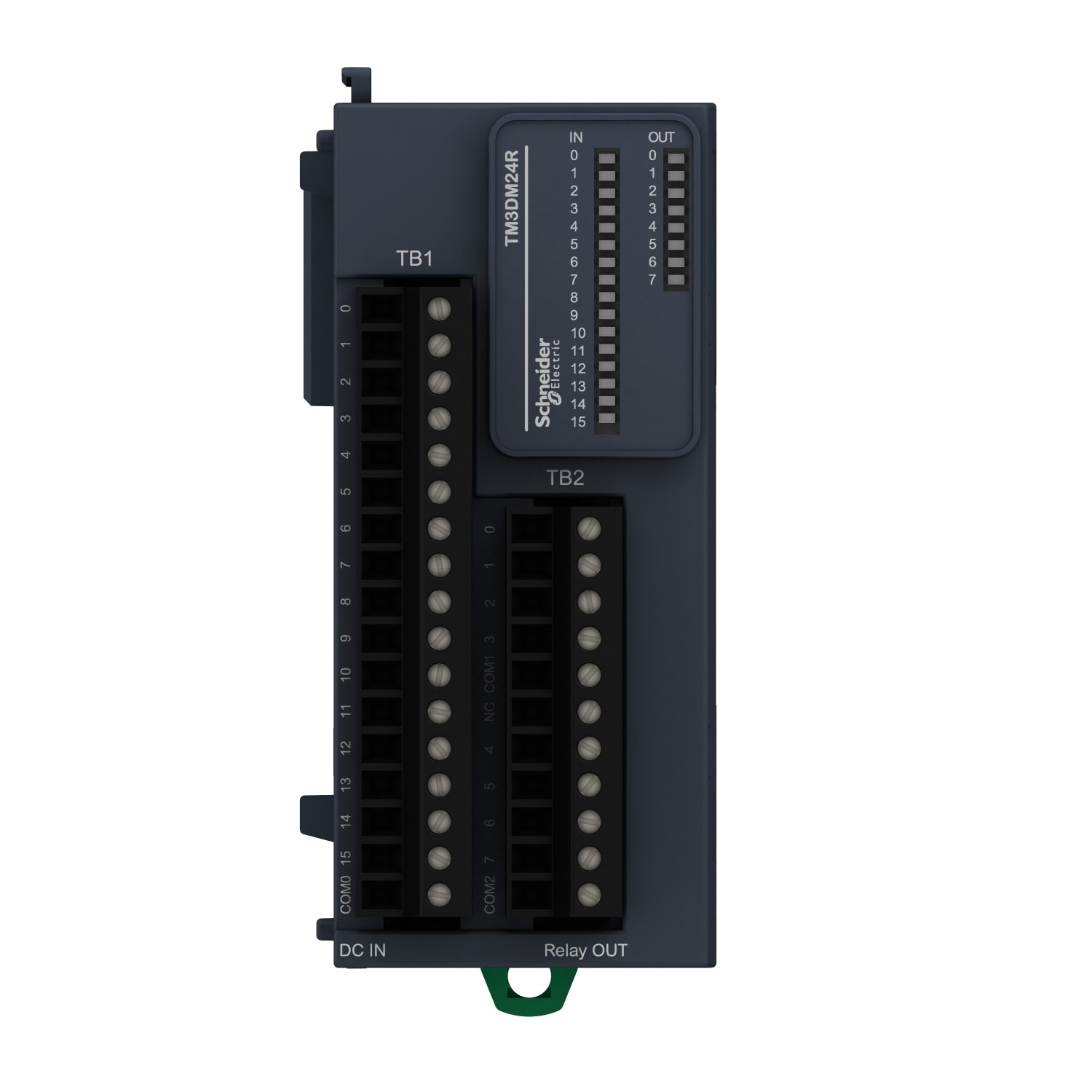

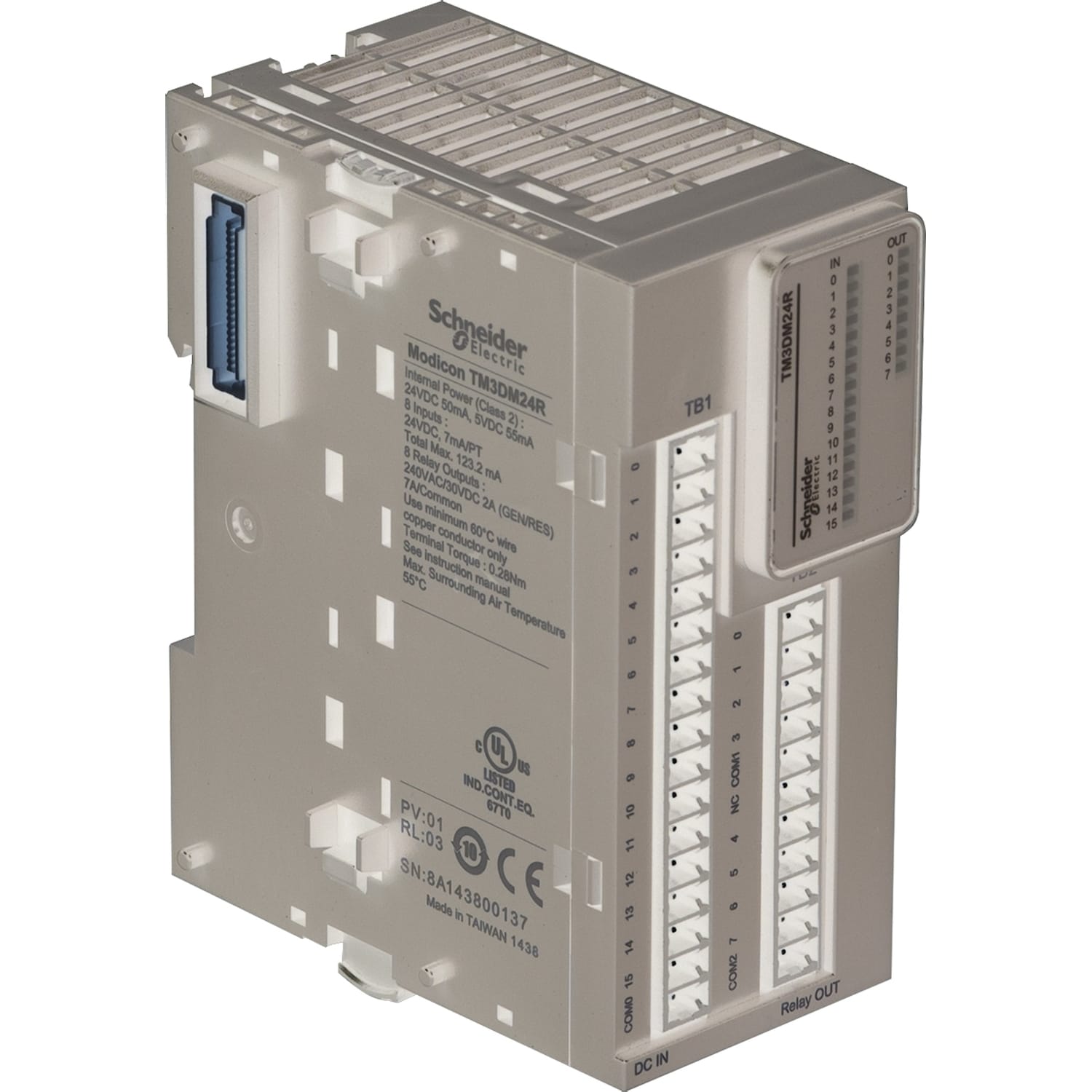

Schneider Electric - Modicon TM3, module mixte 16 entrées 24VCC/8 sorties relais 2A, à vis - TM3DM24R
Connectez-vous pour accéder au prix et commander
Caractéristiques principales
tension d'alimentation DC - 24...24 V
nombre d’entrées numériques - 16
nombre de sorties numériques - 8
type de sortie numérique - relais
type de tension d’alimentation - AC
Conditionnement
1 unité(s)
Article en stock standard
EAN
3606480611544
Réf. Sonepar
01887061154
Réf. Fournisseur
TM3DM24R
Marque
Schneider Electric
tension d'alimentation DC:
24...24 V
nombre d’entrées numériques:
16
nombre de sorties numériques:
8
type de sortie numérique:
relais
type de tension d’alimentation:
AC
entrées numériques configurables:
Non
sorties numériques configurables:
Non
courant d'entrée au signal 1:
7 mA
tension admissible à l'entrée:
19.2...28.8 V
type de tension d'entrée:
AC/DC
courant de sortie:
2 A
tension admissible à la sortie:
30...264 V
type de tension de sortie:
AC/DC
protection contre les courts-circuits, sorties disponibles:
Non
nombre d'interfaces matérielles Industrial Ethernet:
0
nombre d'interfaces matérielles PROFINET:
0
nombre d'interfaces matérielles en série RS-232:
0
nombre d'interfaces matérielles en série RS-422:
0
nombre d'interfaces matérielles en série RS-485:
0
pays de fabrication:
TAIWAN
nombre d'interfaces matérielles parallèles:
0
nombre d'interfaces matérielles Wireless:
0
nombre d'interfaces matérielles USB:
0
nombre d'autres interfaces matérielles:
0
avec interface optique:
Non
protocole pris en charge pour TCP/IP:
Non
protocole pris en charge pour PROFIBUS:
Non
protocole pris en charge pour CAN:
Non
protocole pris en charge pour INTERBUS:
Non
protocole pris en charge pour ASI:
Non
supporte le protocole KNX:
Non
supporte protocole Modbus:
Non
protocole pris en charge pour Data-Highway:
Non
supporte le protocole DeviceNet:
Non
protocole pris en charge pour SUCONET:
Non
protocole pris en charge pour LON:
Non
protocole pris en charge pour PROFINET IO:
Non
protocole pris en charge pour PROFINET CBA:
Non
protocole pris en charge pour SERCOS:
Non
protocole pris en charge pour Foundation Fieldbus:
Non
protocole pris en charge pour EtherNet/IP:
Non
protocole pris en charge pour AS-Interface Safety at Work:
Non
protocole pris en charge pour DeviceNet Safety:
Non
protocole pris en charge pour INTERBUS-Safety:
Non
protocole pris en charge pour PROFIsafe:
Non
protocole pris en charge pour SafetyBUS p:
Non
protocole pris en charge pour autres systèmes de bus:
Non
standard radio Bluetooth:
Non
standard radio WLAN 802.11:
Non
standard radio GPRS:
Non
standard radio GSM:
Non
standard radio UMTS:
Non
maître IO-Link:
Non
composants système:
Non
indice de protection (IP):
IP20
finition du raccordement électrique:
raccordement à vis
temps de retard en cas de changement de signal:
4...10 ms
raccordement au bus de champ possible sur coupleur de bus séparé:
Non
montage possible sur barres profilées:
Oui
montage mural/direct possible:
Non
encastrement frontal possible:
Non
montage sur rack possible:
Non
adapté aux fonctions de sécurité:
Non
SIL conformément à IEC 61508:
sans
niveau de performance selon EN ISO 13849-1:
sans
matériel associé (Ex ia):
Non
matériel associé (Ex ib):
Non
catégorie de protection contre les explosions pour le gaz:
sans
catégorie de protection contre les explosions pour la poussière:
sans
largeur:
42.9 mm
hauteur:
90 mm
profondeur:
84.6 mm
supporte le protocole pour EtherCAT:
Non
certifié pour zone à risque selon UL classe I:
Non
certifié pour zone à risque selon UL classe II:
Non
certifié pour zone à risque selon UL classe III:
Non
certifié pour zone à risque selon UL division 1:
Non
certifié pour zone à risque selon UL division 2:
Non
certifié pour zone à risque selon UL groupe A (acétylène):
Non
certifié pour zone à risque selon UL groupe B (hydrogène):
Non
certifié pour zone à risque selon UL groupe C (éthylène):
Non
certifié pour zone à risque selon UL groupe D (propane):
Non
certifié pour zone à risque selon UL groupe E (poussière de métal):
Non
certifié pour zone à risque selon UL groupe F (poussière carbonée):
Non
certifié pour zone à risque selon UL groupe G (poussière non conductrice):
Non
Les Atouts de l'article:
Ce produit fait partie de la gamme Modicon TM3, une offre de modules d'extension d'E/S pour Modicon M221, M241, M251 et M262. Le module d'entrées TOR dispose de 16 entrées avec logique de puits ou de source (positive / négative). Il s'agit d'un module d'E/S avec une tension de sortie de relais de 24V CC, 240V CC, une consommation de courant de 65mA, 5mA à 5V CC via un connecteur de bus. Ce produit est capable de contrôler des variateurs de vitesse ou tout appareil équipé d'une entrée de courant ou de tension. Il y a une isolation entre l'entrée / sortie et la logique interne à 500V CA, les groupes d'entrées et de sorties à 1500V CA, un contact ouvert à 750V CA et non isolé entre les entrées / sorties. Il est fourni avec une borne à vis amovible pour le raccordement électrique avec réglage du pas de 3,81 mm pour les entrées et les sorties. L'indice de protection est IP20. Ses dimensions sont de 42,9 mm (largeur) x 84,6 mm (profondeur) x 90 mm (hauteur). Ce produit est certifié CE, CULus et C-Tick. Il répond aux normes EN / CEI 61131-2 et EN / CEI 61010-2-201. Ce module est compatible avec les contrôleurs logiques Modicon M241, Modicon M251 et Modicon M221. Il accepte les montages avec le Top hat type TH35-15, le Top hat type TH35-7.5 conformes à la norme CEI 60715 ou sur platine ou sur panneau avec un kit de fixation. Les modules d'extension Modicon TM3 ont été conçus avec un mécanisme d'assemblage à verrouillage simple. Les modules d'extension Modicon TM3 ont été conçus avec un mécanisme d'assemblage à verrouillage simple. Boostez les performances de votre contrôleur avec le système d'E/S Modicon TM3 spécialement conçu pour les contrôleurs logiques Modicon M221, M241 et M251.
Quelques mots du fabricant :
- Modules d’expansion d’E/S pour contrôleurs Modicon M221, M241, M251 et M262
- Modularité et facilité d'installation
- Large choix de système d’entrées/sorties pour enrichir les capacités de l’automate Modicon M2xx
- Programmation machine intuitive avec EcoStruxure Machine Expert
- Le système Modicon TM3 permet à l'automate Modicon M2xx de bénéficier d'une extension E/S flexible et personnalisable
- Les coupleurs de bus TM3 permettent aux automates Modicon de distribuer les E/S sur EtherNet/IP, Sercos ou CANopen
