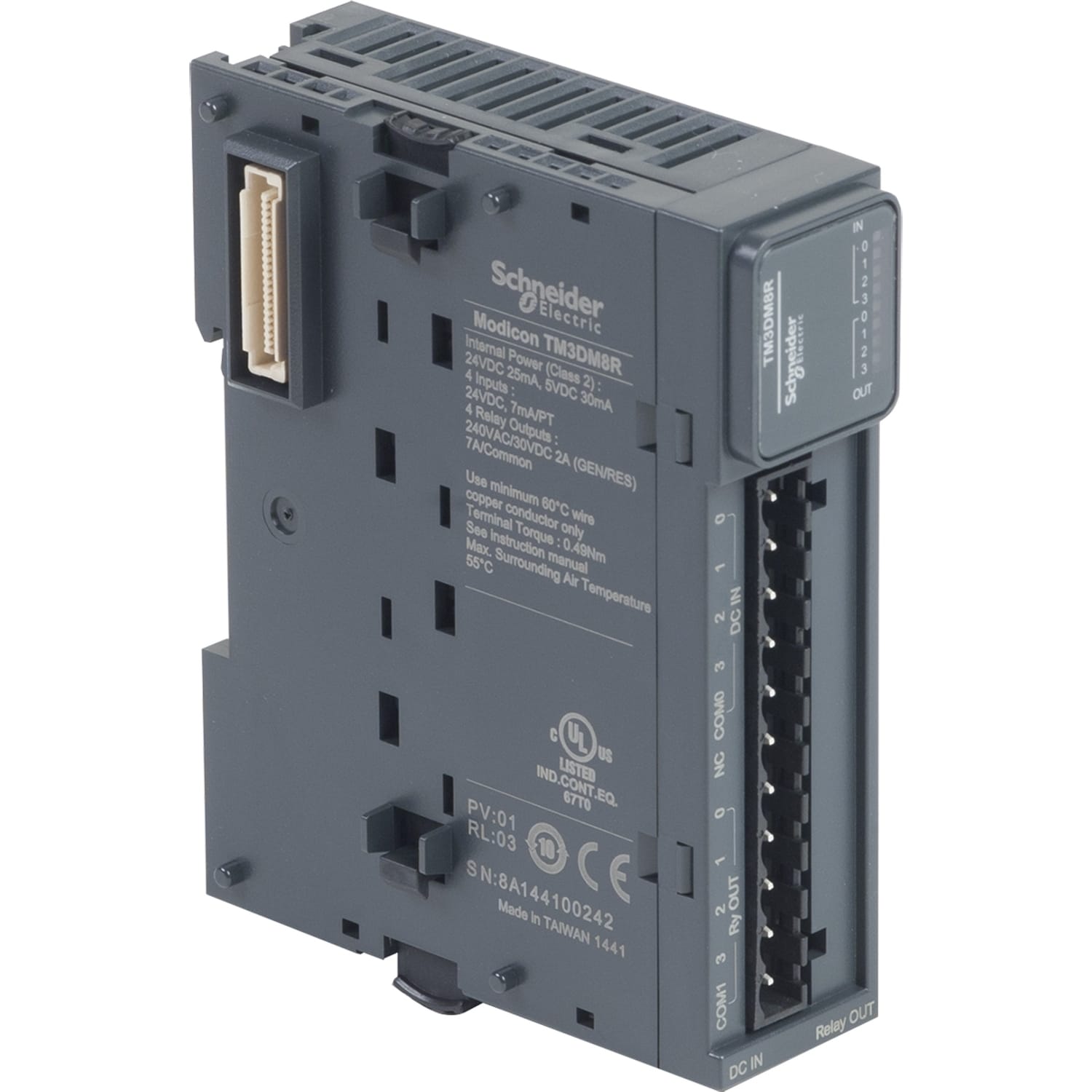

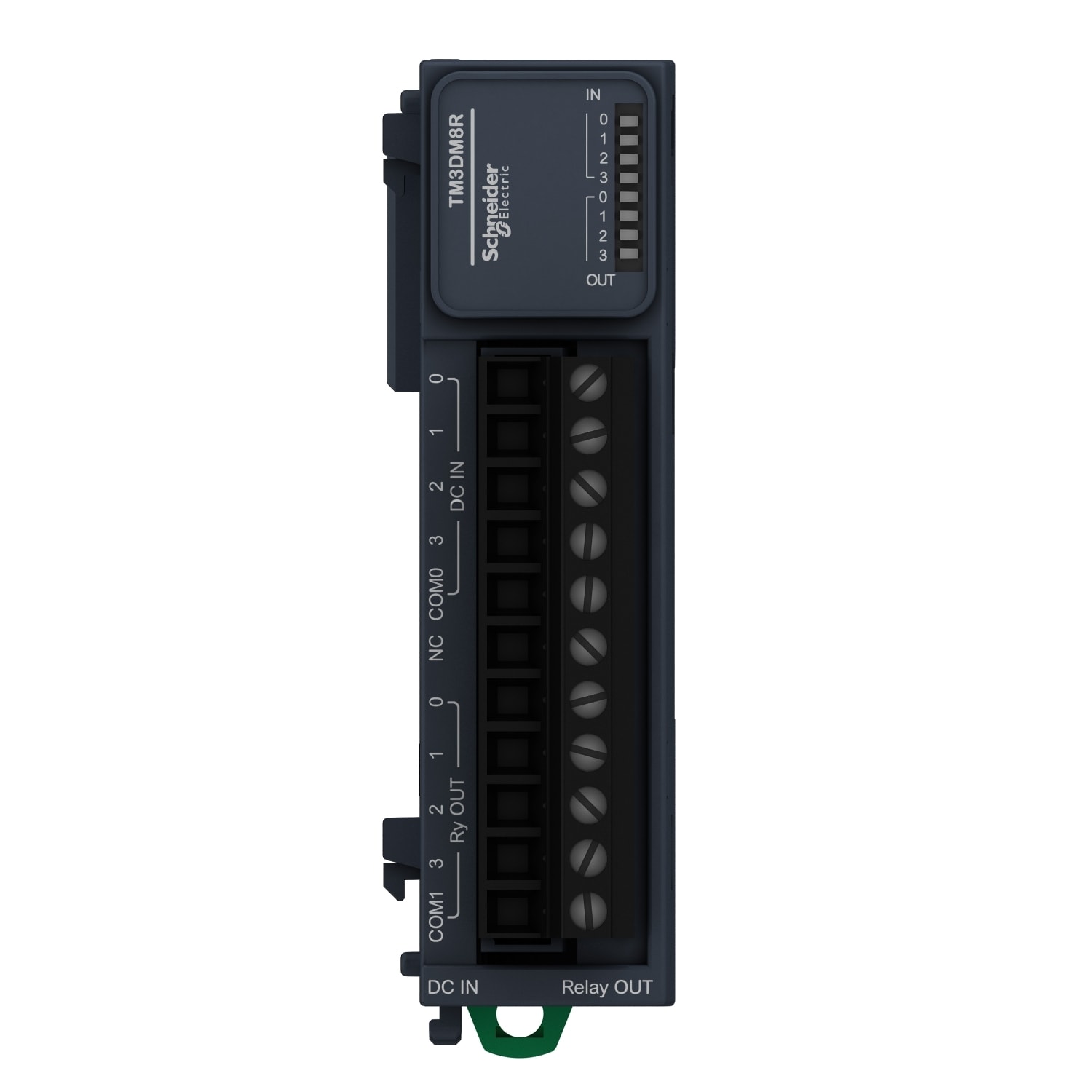

Schneider Electric - Modicon TM3, module mixte 4 entrées 24VCC/4 sorties relais 2A, à vis - TM3DM8R
Connectez-vous pour accéder au prix et commander
Caractéristiques principales
tension d'alimentation DC - 24...24 V
nombre d’entrées numériques - 4
nombre de sorties numériques - 4
type de sortie numérique - relais
type de tension d’alimentation - AC
Conditionnement
1 unité(s)
Article en stock standard
EAN
3606480611520
Réf. Sonepar
01887061152
Réf. Fournisseur
TM3DM8R
Marque
Schneider Electric
tension d'alimentation DC:
24...24 V
nombre d’entrées numériques:
4
nombre de sorties numériques:
4
type de sortie numérique:
relais
type de tension d’alimentation:
AC
entrées numériques configurables:
Non
sorties numériques configurables:
Non
courant d'entrée au signal 1:
7 mA
tension admissible à l'entrée:
19.2...28.8 V
type de tension d'entrée:
AC/DC
courant de sortie:
2 A
tension admissible à la sortie:
30...264 V
type de tension de sortie:
AC/DC
protection contre les courts-circuits, sorties disponibles:
Non
nombre d'interfaces matérielles Industrial Ethernet:
0
nombre d'interfaces matérielles PROFINET:
0
nombre d'interfaces matérielles en série RS-232:
0
nombre d'interfaces matérielles en série RS-422:
0
nombre d'interfaces matérielles en série RS-485:
0
pays de fabrication:
TAIWAN
nombre d'interfaces matérielles parallèles:
0
nombre d'interfaces matérielles Wireless:
0
nombre d'interfaces matérielles USB:
0
nombre d'autres interfaces matérielles:
0
avec interface optique:
Non
protocole pris en charge pour TCP/IP:
Non
protocole pris en charge pour PROFIBUS:
Non
protocole pris en charge pour CAN:
Non
protocole pris en charge pour INTERBUS:
Non
protocole pris en charge pour ASI:
Non
supporte le protocole KNX:
Non
supporte protocole Modbus:
Non
protocole pris en charge pour Data-Highway:
Non
supporte le protocole DeviceNet:
Non
protocole pris en charge pour SUCONET:
Non
protocole pris en charge pour LON:
Non
protocole pris en charge pour PROFINET IO:
Non
protocole pris en charge pour PROFINET CBA:
Non
protocole pris en charge pour SERCOS:
Non
protocole pris en charge pour Foundation Fieldbus:
Non
protocole pris en charge pour EtherNet/IP:
Non
protocole pris en charge pour AS-Interface Safety at Work:
Non
protocole pris en charge pour DeviceNet Safety:
Non
protocole pris en charge pour INTERBUS-Safety:
Non
protocole pris en charge pour PROFIsafe:
Non
protocole pris en charge pour SafetyBUS p:
Non
protocole pris en charge pour autres systèmes de bus:
Non
standard radio Bluetooth:
Non
standard radio WLAN 802.11:
Non
standard radio GPRS:
Non
standard radio GSM:
Non
standard radio UMTS:
Non
maître IO-Link:
Non
composants système:
Non
indice de protection (IP):
IP20
finition du raccordement électrique:
raccordement à vis
temps de retard en cas de changement de signal:
4...10 ms
raccordement au bus de champ possible sur coupleur de bus séparé:
Non
montage possible sur barres profilées:
Oui
montage mural/direct possible:
Non
encastrement frontal possible:
Non
montage sur rack possible:
Non
adapté aux fonctions de sécurité:
Non
SIL conformément à IEC 61508:
sans
niveau de performance selon EN ISO 13849-1:
sans
matériel associé (Ex ia):
Non
matériel associé (Ex ib):
Non
catégorie de protection contre les explosions pour le gaz:
sans
catégorie de protection contre les explosions pour la poussière:
sans
largeur:
27.4 mm
hauteur:
90 mm
profondeur:
84.6 mm
supporte le protocole pour EtherCAT:
Non
certifié pour zone à risque selon UL classe I:
Non
certifié pour zone à risque selon UL classe II:
Non
certifié pour zone à risque selon UL classe III:
Non
certifié pour zone à risque selon UL division 1:
Non
certifié pour zone à risque selon UL division 2:
Non
certifié pour zone à risque selon UL groupe A (acétylène):
Non
certifié pour zone à risque selon UL groupe B (hydrogène):
Non
certifié pour zone à risque selon UL groupe C (éthylène):
Non
certifié pour zone à risque selon UL groupe D (propane):
Non
certifié pour zone à risque selon UL groupe E (poussière de métal):
Non
certifié pour zone à risque selon UL groupe F (poussière carbonée):
Non
certifié pour zone à risque selon UL groupe G (poussière non conductrice):
Non
Les Atouts de l'article:
A quoi sert le produit ? Où l'installer ?
Le module TM3DM8R propose 4 entrées 24V continu et 4 sorties relais 2A avec un temps de transfert configurable de 0 à 10ms. Ce module s'utilise avec les automates Modicon M221/241/251/262 et le bus coupleur TM3BC. L’offre Modicon TM3 enrichit les capacités des contrôleurs logiques Modicon M221, M221 Book, M241 et M251, du contrôleur logique/de mouvement Modicon M262 et des modules coupleurs de bus TM3BC (temps de transfert configurable de 0 à 10ms). Il a été conçu pour fonctionner dans les environnements industriels les plus variés comme l'agroalimentaire, cosmétique, manufacturiers, bâtiments, transport, pharmaceutique etc ….
Qu'est-ce que je reçois quand j'achète cette référence ?
Les modules de sorties analogiques TM3AQ sont utilisés pour piloter des actionneurs, tels que des variateurs de vitesse ou des vannes, et dans des applications nécessitant le contrôle de process industriel. Le montage se fait directement sur un rail DIN en position horizontale.
A quels standards et normes le produit répond-il ?
Les performances des modules d'extension E/S Modicon répondent à la plupart des normes internationales et homologations les plus exigeantes : EN/IEC, marquage CE, UL, CSA,EAC, cULus, produit conforme RoHS UE et Chine, Déclaration Reach.
Le saviez-vous ?
Vous paramètrez les modules TM3 soit avec le logiciel EcoStruxure Machine Expert ou soit avec le configurateur à télécharger "TM3BC IO Configurator" avec en autre la possibilité d'un usage avec des automates tiers. Accédez dès maintenant au configurateur "Modicon PLC configurator" pour définir votre installation et obtenir l'ensemble des informations pour l'installation, programmation.
Les Atouts de la gamme:
Les modules d'extension E/S TM3 offre un niveau d'ouverture, flexibilité, robustesse pour des applications dans l'industrie connectée pour vos besoins en logique, contrôle de mouvement et connectivité.
Quelques mots du fabricant :
- 2 sorties tension/courant 11 bits+signe
- Indice de protection IP20
- Produit sans PVC et mercure
- Borniers débrochables à vis
- Module Bus coupler Ethernet, modbus, Canopen
