Schneider Electric - PanelSeT - Chassis distribution modulaire DLP 95 modules p/PLA105 Ral 7035 - NSYDLP95G

PanelSeT - Châssis distribution modulaire - DLP - 1000x500mm - 95 modules - 5 rangées rails DIN de 19 modules et 1 rang plastron plein - bornier de terre 2x16mm² et 5x6mm²

Les Atouts de l'article:

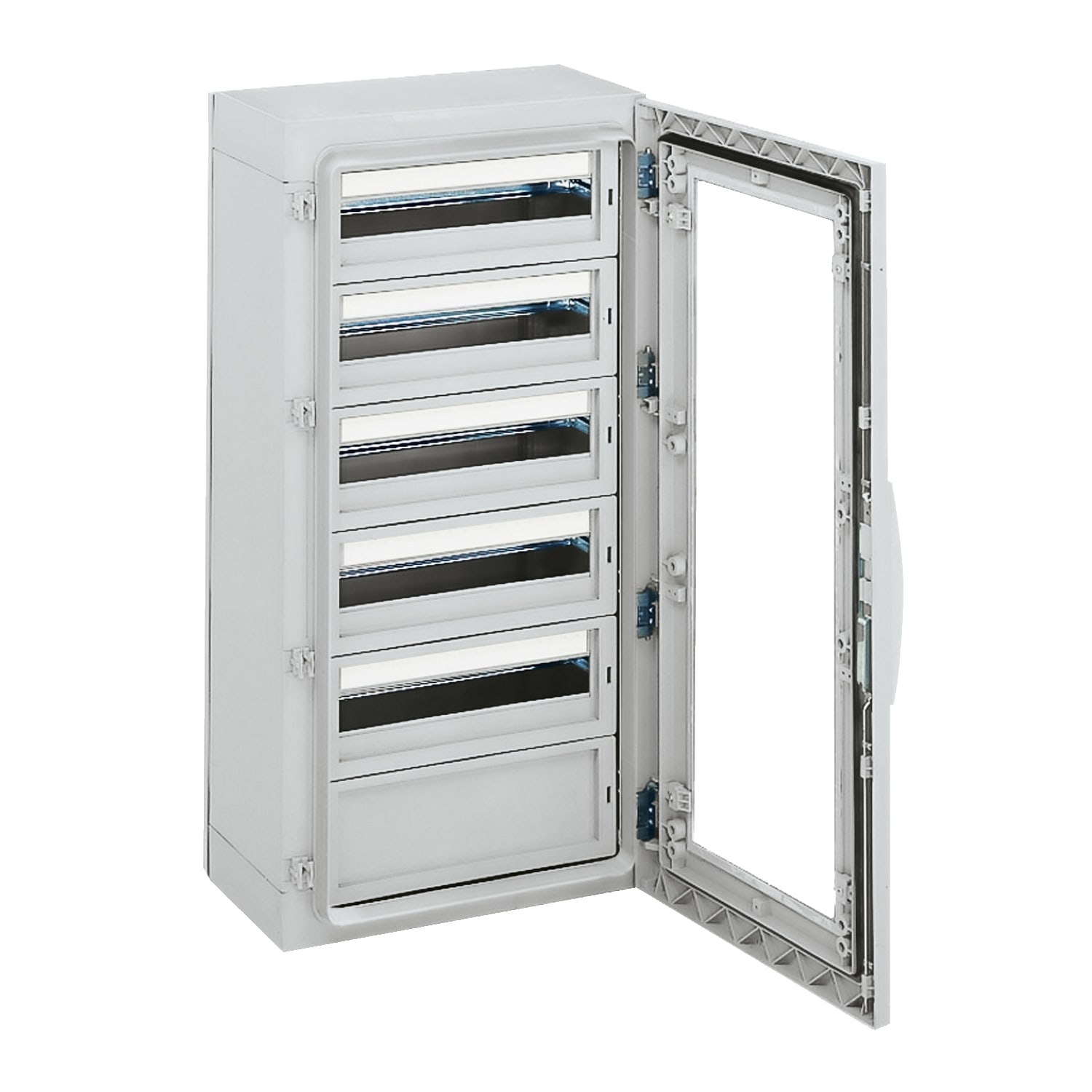

Châssis DLP pour les boîtiers PanelSeT PLA et PanelSeT PHD Le châssis doit être fixé à l’avant du coffret par des éléments de fixation avec emplacement des supports La largeur est de 500 mm La hauteur est de 1000 mm On trouve 112 modules de 18 mm (1 module = 2 gradins = 18 mm) Le nombre de rangées horizontales est de 5 La profondeur du châssis peut être réglée en hauteur de 40 à 85 mm pour le rail DIN Le panneau frontal est en acier auto-extinguible et la structure du châssis et les rails sont en acier galvanisé La face avant est de couleur grise (RAL 7035) Nombre de découpes : 5 Le kit est composé de 1 structure de châssis, 1 bande neutre/terre 2 x 16 mm² 5 x 6 mm², 1 face avant lisse et 5 faces avant avec rails DIN 35mm IP2x non respecté lorsque le châssis est monté à 67mm

Quelques mots du fabricant :

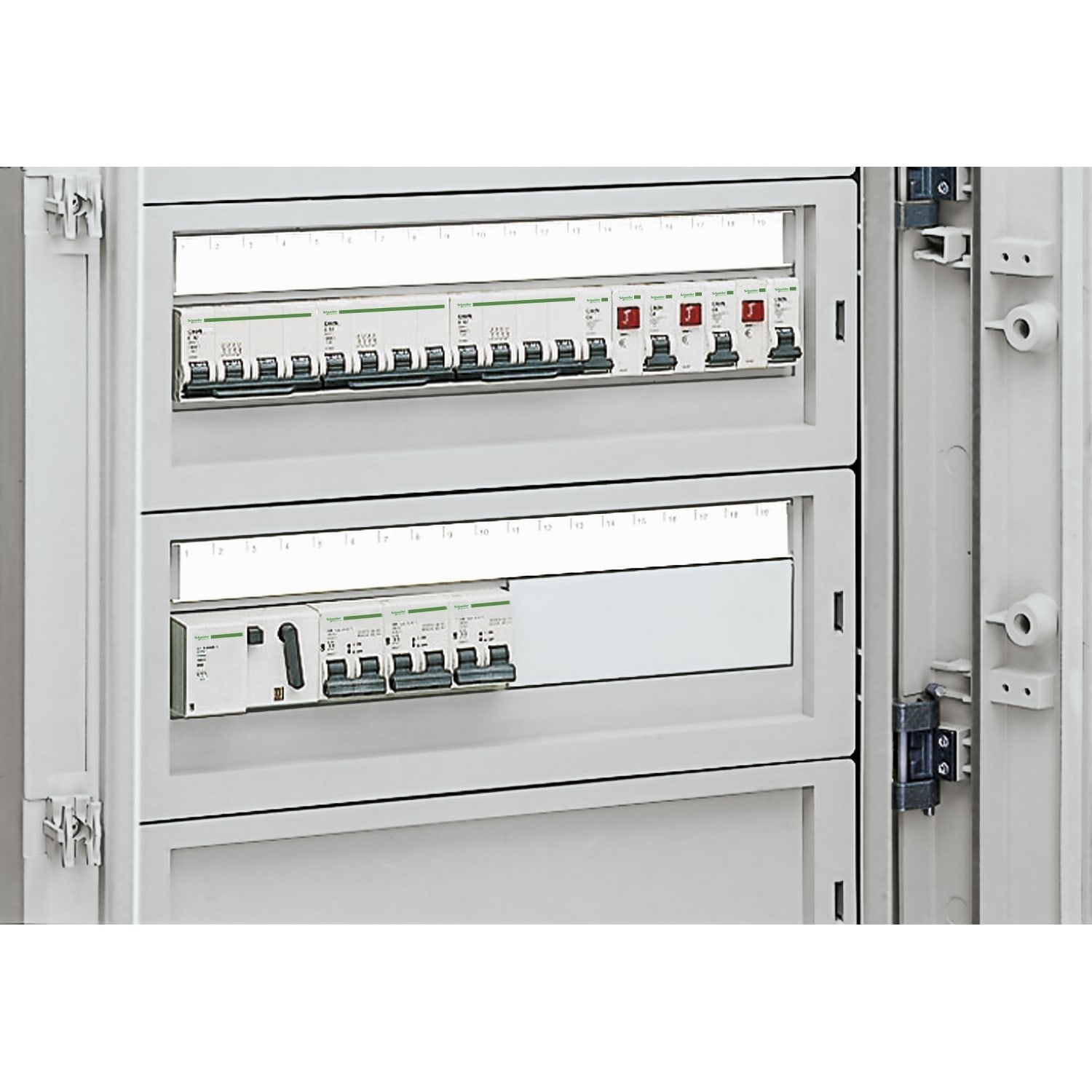

• Châssis pour appareillage de connexion modulaire, installé directement dans les armoires étanches (version PLA).
• Châssis constitué de plaques de recouvrement sur une structure rigide.

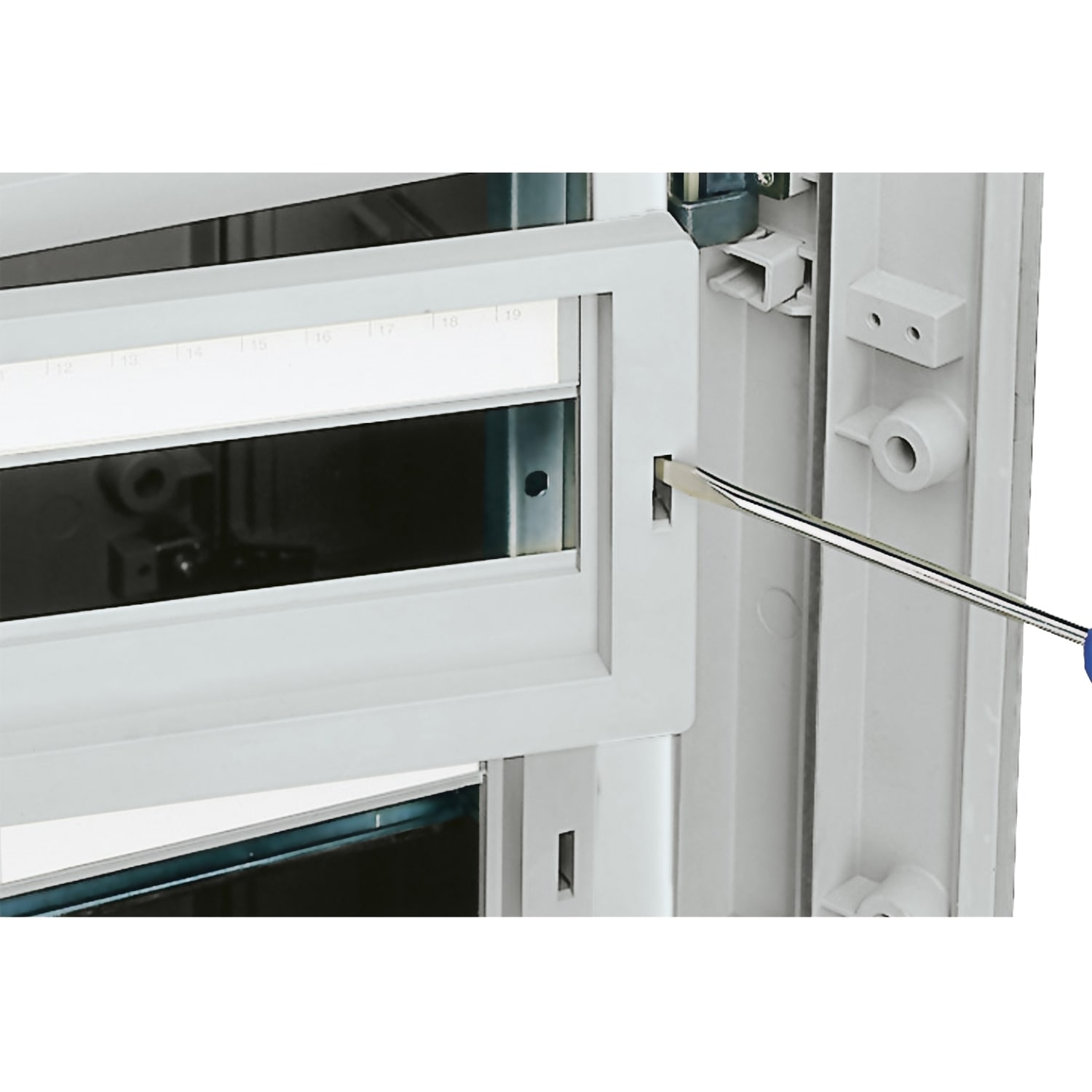

• Installation rapide sans fixations.
• Distance entre le rail et la face avant avec une profondeur réglable de 40 à 85 mm.
• Système d'identification des circuits électriques alimentés.
• Bande neutre/terre : 2 x 16 mm² + 5 x 6 mm² incluse dans l'offre standard.
• Incompatible avec : plaque d’entrée de câbles, porte intérieure, interrupteur et support de porte (réf. NSYRETPLAU).
• Matériau : Structure rigide : Acier galvanisé, Plaques de recouvrement : Isolation auto-extinguible
• Couleur : plaques de recouvrement : RAL 7035 gris
• Pour les armoires PLAZ à base ouverte, utilisez un jeu de plaques d’adaptation pour l’installation.
