Schneider Electric - PanelSeT - châssis modulaire DLM - H700L500 - 66 modules - NSYDLM66

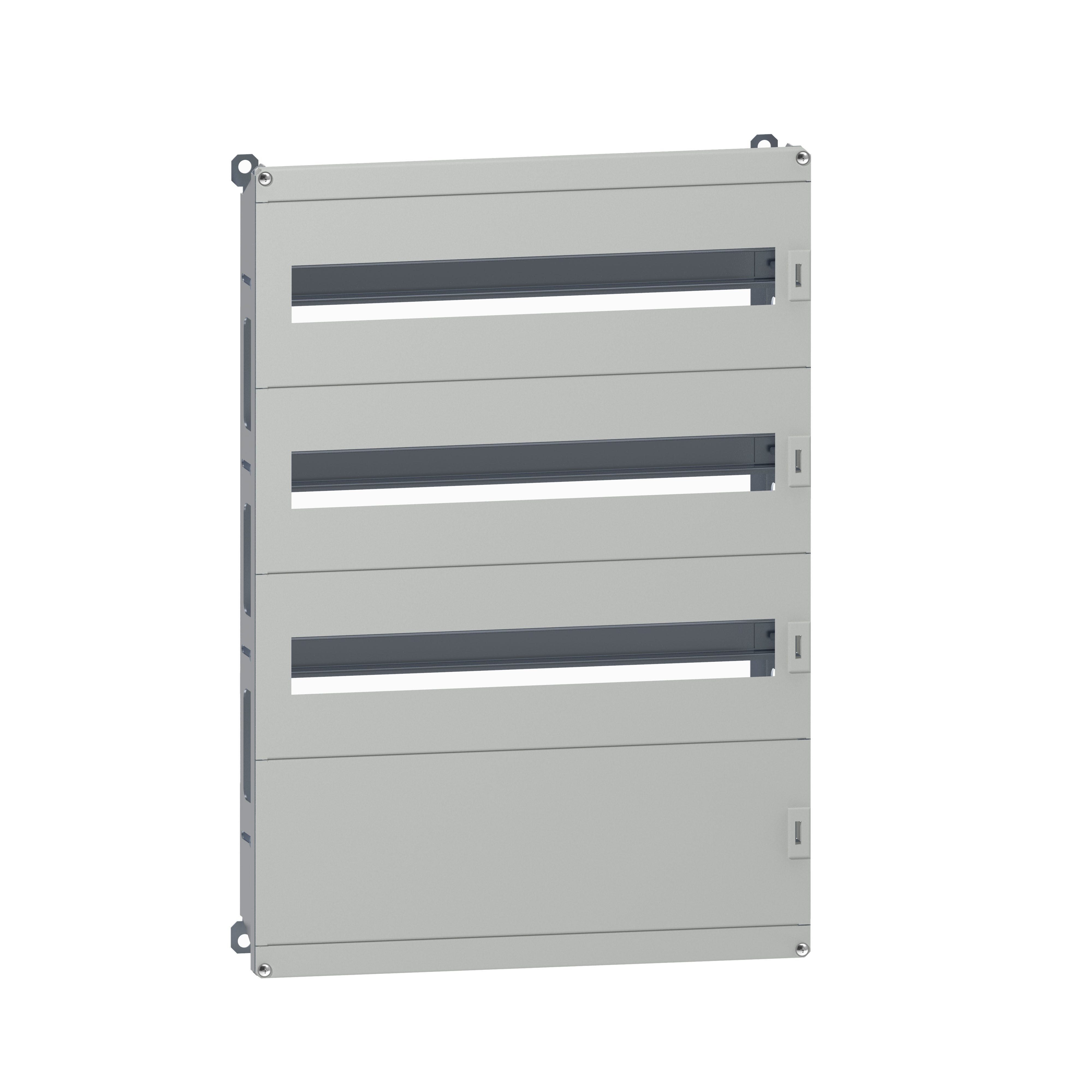

PanelSeT - châssis modulaire DLM - H700xL500 - 66 modules - 3 rangées rails DIN de 22 modules et 1 rang plastron plein - 66 modules - bornier de terre 2x16mm² et 5x6mm²

Les Atouts de l'article:

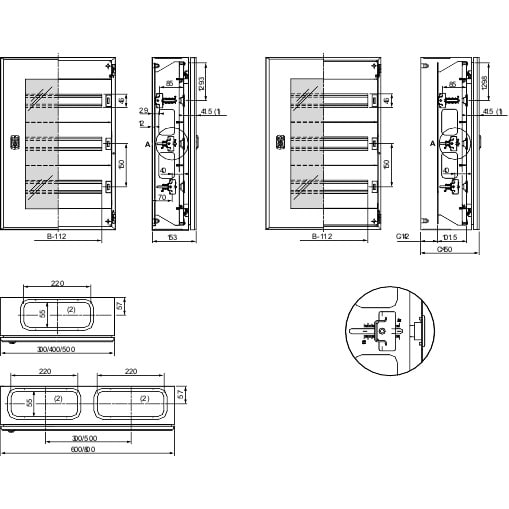

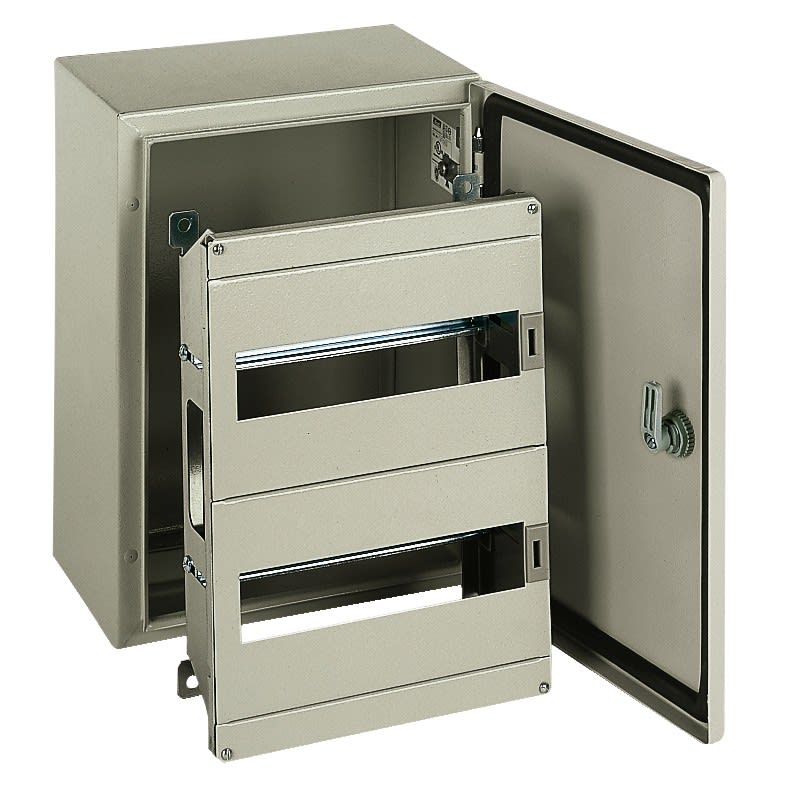

Châssis DLM pour les boîtiers PanelSeT S3D, PanelSeT S3X et PanelSeT CRN Le châssis doit être fixé à l'avant du boîtier et de la glissière à l'aide d'éléments de fixation, et à l'arrière à l'aide de supports de fixation. La largeur est de 455 mm La hauteur est de 653 mm La profondeur est de 101,5 mm On trouve 112 modules de 18 mm (1 module = 2 gradins = 18 mm) Le nombre de rangées horizontales est de 3 La profondeur du châssis peut être réglée en hauteur de 40 à 85 mm pour le rail DIN Le produit est en acier gris (RAL 7035) La face avant est de couleur grise (RAL 7035) Nombre de découpes : 3 Le kit comprend 1 structure de châssis, 2 caches de finition, 1 barrette de neutre/terre (2 x 16 mm² et 5 x 6 mm²), 3 panneaux avant équipés de rails DIN de 35 mm et 1 panneau avant nu avec plaque de montage. La protection anticorrosion est assurée par un revêtement en poudre de polyester

Quelques mots du fabricant :

• Le châssis est composé de panneaux avant métalliques perforés, qui peuvent être fixés par encliquetage, sans vis.
• La profondeur du châssis peut être réglée de 40 à 85 mm, entre le rail et la face avant.
• Permettant l'installation de tous les types d'appareils.
• Finition : finition structurée, poudre époxy-polyester
• Couleur RAL 7035 gris
• Matériau : structure rigide en acier galvanisé
