Schneider Electric - Preventa XPSMCM - Modules de sécurité - 4E - 8S relais - Bornier à vis - XPSMCMER0008
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
type de sécurité selon IEC 61496-1 - 4
catégorie d'arrêt selon IEC 60204 - 0 + 1
niveau de performance selon EN ISO 13849-1 - niveau e
SIL conformément à IEC 61508 - 3
évaluation des entrées - autre
Emballage et conditions
1 unité(s)
Produit non retournable
Gamme
EAN
3606487042280
Réf. Sonepar
01887704228
Réf. Fournisseur
XPSMCMER0008
Marque
Schneider Electric
type de sécurité selon IEC 61496-1:
4
catégorie d'arrêt selon IEC 60204:
0 + 1
niveau de performance selon EN ISO 13849-1:
niveau e
SIL conformément à IEC 61508:
3
évaluation des entrées:
autre
modèle:
appareil d'extension
adapté à la surveillance de commutateurs de position:
Non
adapté à la surveillance de circuits d'arrêt d'urgence:
Non
adapté à la surveillance de vannes:
Non
adapté à la surveillance d'équipements de protection optoélectroniques:
Non
adapté à la surveillance de capteurs tactiles:
Non
adapté à la surveillance de commutateurs magnétiques:
Non
adapté à la surveillance de commutateurs de proximité:
Non
finition du raccordement électrique:
raccordement à vis
montage possible sur barres profilées:
Oui
avec pinces amovibles:
Oui
avec entrée de démarrage:
Non
avec fonction muting:
Non
avec boucle de retour:
Non
retardement du déclenchement:
0.012...0.012 s
nombre de sorties, orientées sur la sécurité, non retardées, avec contact:
8
nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur:
0
nombre de sorties, orientées sur la sécurité, retardées, semiconducteur:
0
nombre de sorties, fonction de signalisation, non retardées, avec contact:
8
nombre de sorties, fonction de signalisation, retardées, avec contact:
0
nombre de sorties, fonction de signalisation, non retardées, semiconducteur:
0
nombre de sorties, fonction de signalisation, retardées, semiconducteur:
0
avec homologation BG BIA:
Non
avec homologation selon UL:
Oui
largeur:
45 mm
hauteur:
108 mm
profondeur:
114.5 mm
type de tension d’alimentation:
DC
tension d'alimentation DC:
24...24 V
consommation d'énergie:
3 W
type de tension de commande 1:
AC/DC
tension de commande 1:
24...24 V
type de tension de fonctionnement:
DC
tension de fonctionnement CC:
24...24 V
courant de commutation assigné:
6 A
Les Atouts de l'article:

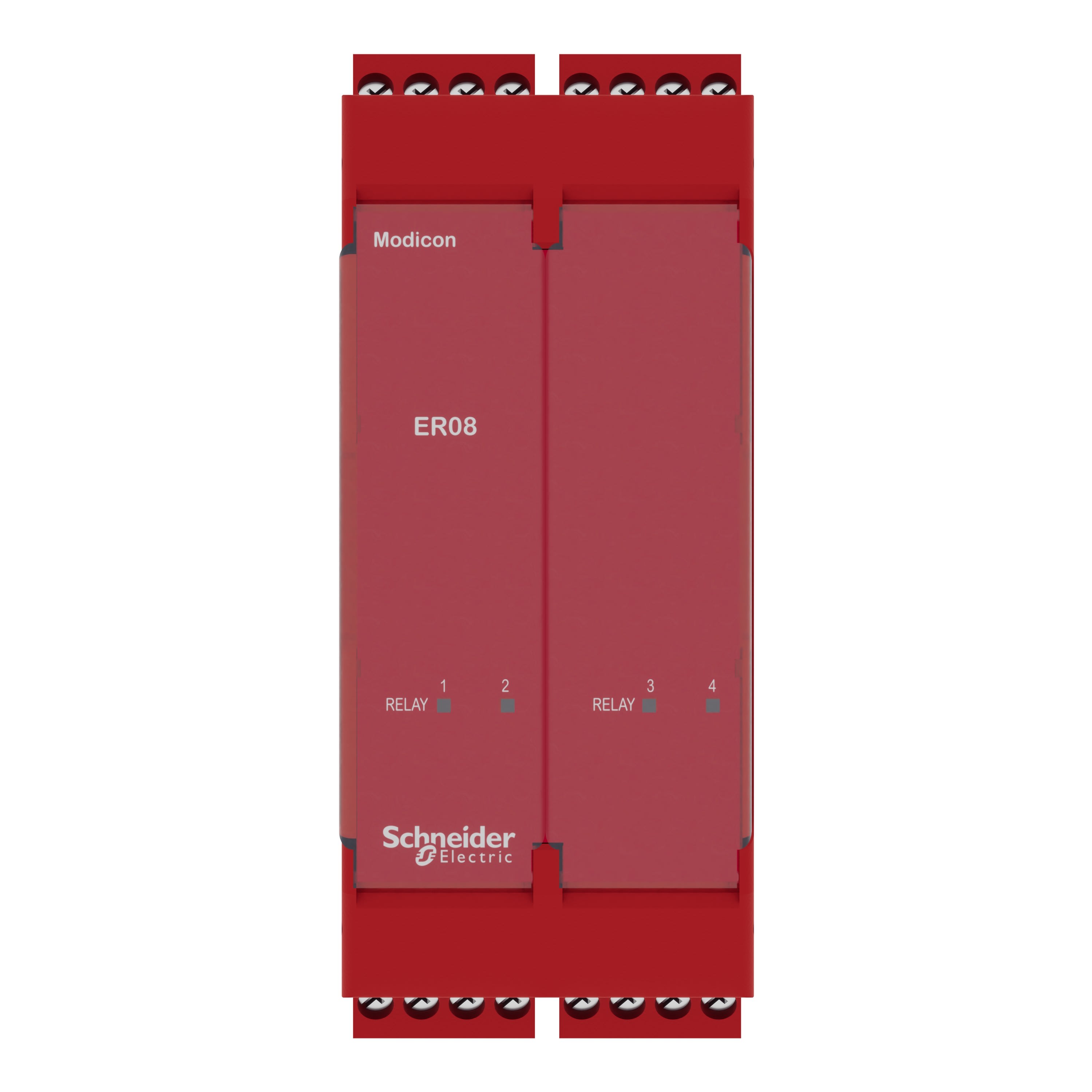

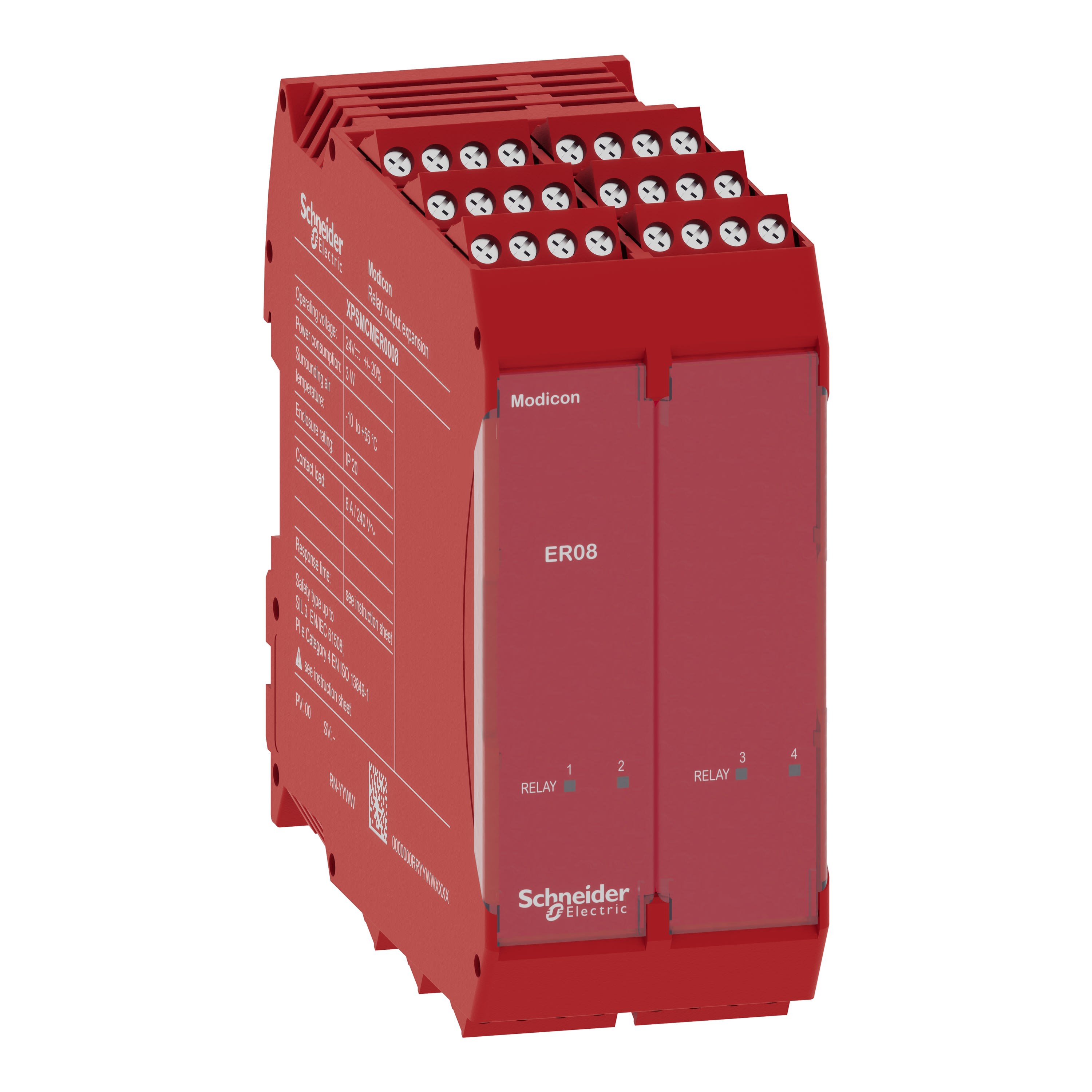

Ce module d'extension de sécurité est conçu pour les sorties relais et fait partie de la gamme Modicon MCM, une gamme de contrôleurs de sécurité modulaires. Il dispose de 8 sorties relais de sécurité à guidage forcé (8 NO + 4 NC) et de 4 entrées pour le verrouillage démarrage/redémarrage et la surveillance des dispositifs externes. Il comporte des voyants LED sur sa face avant pour afficher l'état, des bornes à ressort amovibles pour le raccordement électrique et est classé IP20. Il ne nécessite pas de connecteurs d'extension de fond de panier, car il est directement câblé à l'OSSD sélectionné. Il a une tension d'alimentation nominale de 24 V CC, une dissipation de puissance maximale de 3 W et une tension de commutation de 10 V CC. Il dispose d'une isolation électrique entre les contacts et la commande. Il pèse 0,375 kg. Ses dimensions sont 45 mm (profondeur), 99 mm (hauteur) et 114,5 mm (largeur). Son boîtier est rouge. Il utilise une logique de surveillance, une protection des circuits et des relais redondants pour un fonctionnement à sécurité intégrée. Il est certifié par TüV SÜD, RCM, cULus. Il atteint la catégorie 4, PL e, selon les normes EN/ISO 13849-1, SIL CL 3, et IEC/EN 61508, IEC/EN 60261. Il est vendu dans un emballage d'1 pièce. Il s'installe sur un rail DIN Omega 35 mm conforme à la norme EN 50022. La gamme Modicon MCM est conçue pour offrir la protection la plus complète possible au personnel et aux équipements. La gamme Modicon MCM est conçue pour fournir des applications de sécurité nécessitant la conformité au niveau de performance PL e/catégorie 4 EN ISO 13849-1 et SIL3 EN/IEC 61508.
Quelques mots du fabricant :
- Conçu pour fournir des solutions de sécurité nécessitant un niveau PL e/Catégorie 4 EN ISO 13849-1 et SIL3 EN/CEI 61508
- Conçu spécifiquement pour répondre aux 6 principales fonctions de sécurité requises sur les machines
- Une gamme étendue de produits de sécurité conçus pour assurer la protection du personnel et de l'équipement
- Conçu à partir de composants autonomes pour intégrer des solutions de réseau de sécurité
