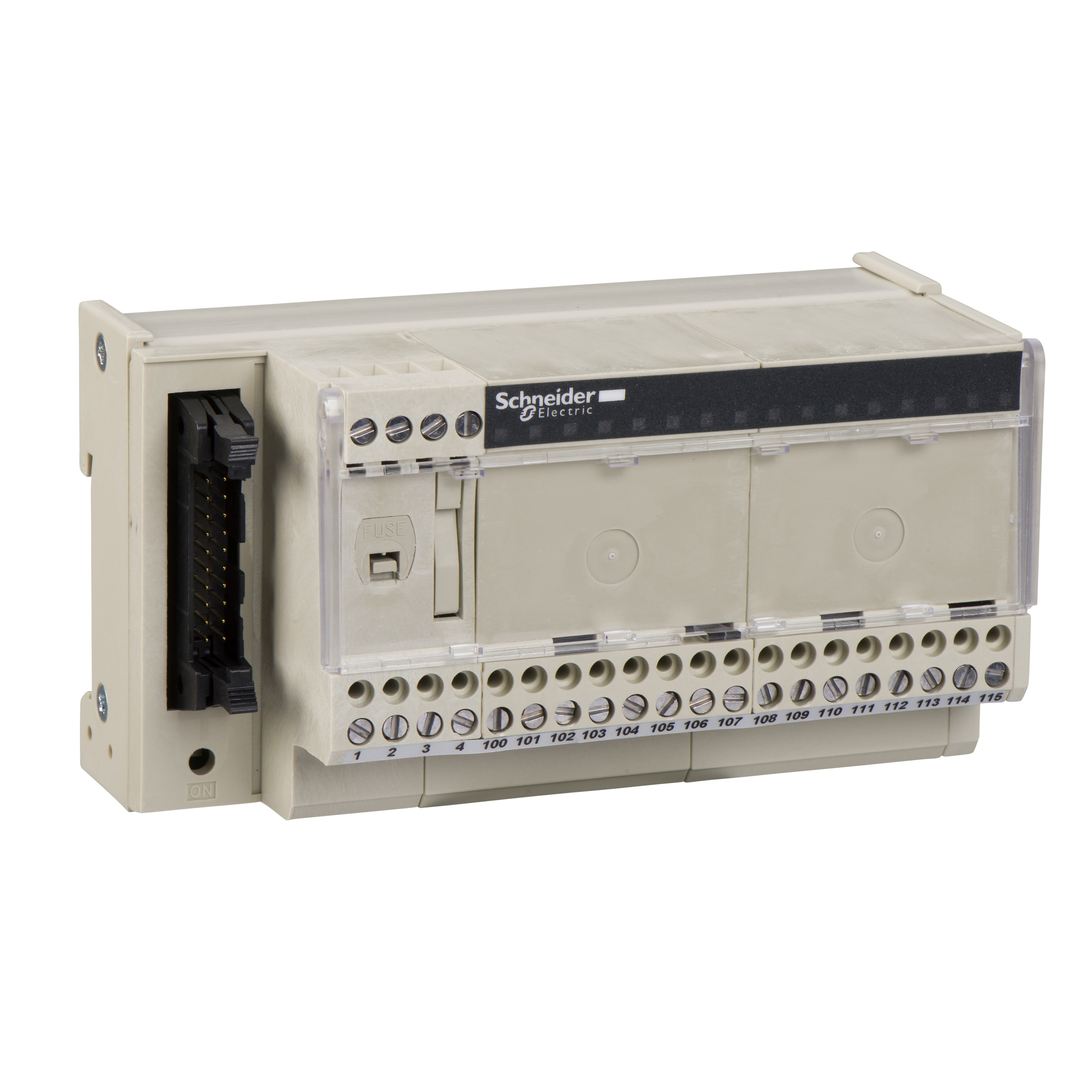

Schneider Electric - Telefast ABE7 - embase de raccordement passive - 16 E ou S - DEL - isolateur - ABE7H16S21
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
longueur du conduit préassemblé - 0 m
nombre d'emplacements de capteur/d'actionneur - 1
capacité de courant max. par signal E/S - 0.5 A
douilles filetées des emplacements de capteur/d'actionneur - autre
couleur du boîtier/corps - gris
Emballage et conditions
1 unité(s)
Article en stock standard
Série de produits
EAN
3389110644517
Réf. Sonepar
00002064451
Réf. Fournisseur
ABE7H16S21
Réf. Commerciale
Schneider Electric
longueur du conduit préassemblé:
0 m
nombre d'emplacements de capteur/d'actionneur:
1
capacité de courant max. par signal E/S:
0.5 A
douilles filetées des emplacements de capteur/d'actionneur:
autre
couleur du boîtier/corps:
gris
presse-étoupe pour diamètre externe de câble:
0...0 mm
longueur de câble configurable:
Oui
nombre de canaux par poste d'enfichage:
16
finition des dérivations de conduit de capteur/actionneur:
autre
nombre de pôles des emplacements de capteur/d'actionneur:
16
tension assignée (Ue):
24 V
degré de pollution:
2
tension de fonctionnement:
24...24 V
capacité de courant max. par socle de raccordement:
1.8 A
courant de somme max.:
1.8 A
diamètre du contact femelle:
0 mm
matériau du corps de base de contact:
autres alliages de cuivre
matériau du revêtement de contact:
autre
matériau du corps isolant:
autre
avec affichage LED:
Oui
avec séparation de potentiel:
Non
raccordement pour capteurs NPN:
Non
adaptation aux chaînes d'entraînement de la version de câble fixe:
Non
matériau du boîtier/corps:
plastique
température de fonctionnement:
-5...60 °C
indice de protection (IP):
IP2X
catégorie de protection contre les explosions pour le gaz:
sans
catégorie de protection contre les explosions pour la poussière:
sans
largeur:
125 mm
hauteur:
70 mm
profondeur:
67 mm
Les Atouts de l'article:

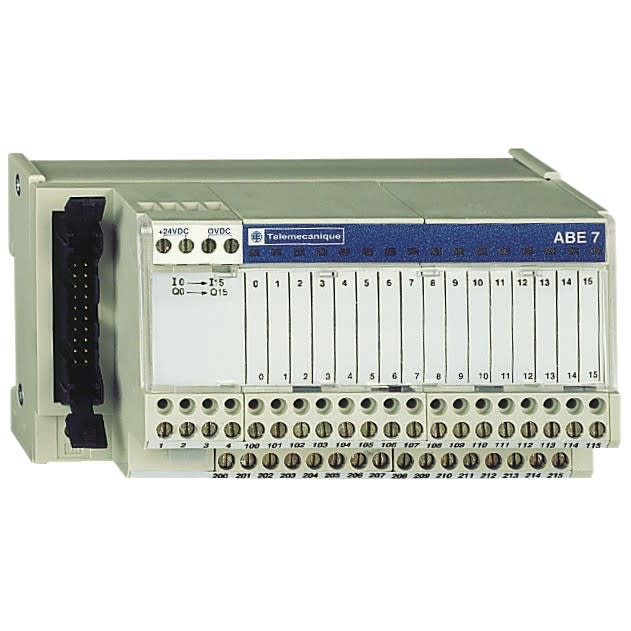

Cette embase de raccordement fait partie de la gamme Modicon ABE7 adaptée au système de précâblage Telefast. Elle convient à tous les types d'applications industrielles. Sa fixation se fait par clips (rail DIN symétrique 35 mm) et vis (platine pleine avec kit de fixation). Modicon ABE7 permet de rationaliser le câblage des équipements d'automatisme avec plus de simplicité. Ce système de précâblage permet la connexion et l’adaptation des signaux de commande des cartes automates équipées de connecteurs type HE10. Il est fourni avec des borniers à vis-étrier pour le raccordement électrique. C'est un produit classé IP2x. Sa dimension est de 125 mm (largeur). Il pèse 0,375 kg.Il convient à tous les types d'applications industrielles. Ce produit est certifié par GL, BV, CSA, UL, DNV et PROS. La fixation s'effectue sur rail DIN symétrique 35 mm avec des clips ou par vis montage sur plaque pleine avec kit de fixation. La fixation s'effectue sur rail DIN symétrique 35 mm avec des clips ou par vis montage sur plaque pleine avec kit de fixation. Système pré-câblé permettant la connexion et l'adaptation des signaux de commande des cartes API équipées de connecteurs HE10.
Quelques mots du fabricant :
- Affichage des états des voyants
- Bornes à vis
- Distribution de la polarité 0 V ou 24 V
- Fusible interne 2 A, 5 x 20 mm, protection à fusion rapide (côté automate)
- degré de protection IP2X
- Large plage de température de fonctionnement de -5°C à 60°C
