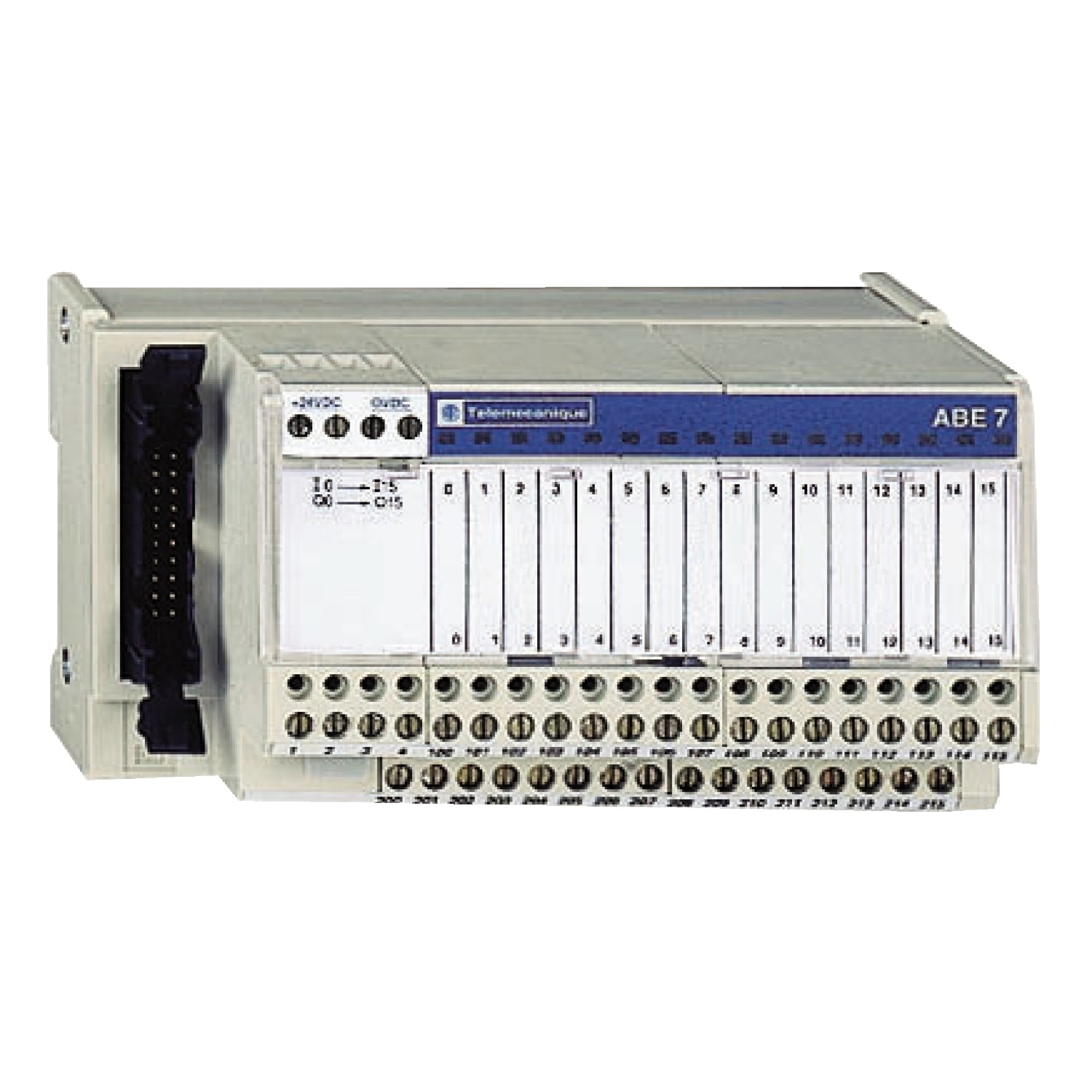

Schneider Electric - Telefast ABE7 - embase de raccordement passive - 16 entrées ou sorties - DEL - ABE7H16R21
Connectez-vous pour accéder au prix et commander
Caractéristiques principales
longueur du conduit préassemblé - 0 m
nombre d'emplacements de capteur/d'actionneur - 1
capacité de courant max. par signal E/S - 0.5 A
douilles filetées des emplacements de capteur/d'actionneur - autre
couleur du boîtier/corps - gris
Conditionnement
1 unité(s)
Article en stock standard
EAN
3389110544961
Réf. Sonepar
00002054496
Réf. Fournisseur
ABE7H16R21
Marque
Schneider Electric
longueur du conduit préassemblé:
0 m
nombre d'emplacements de capteur/d'actionneur:
1
capacité de courant max. par signal E/S:
0.5 A
douilles filetées des emplacements de capteur/d'actionneur:
autre
couleur du boîtier/corps:
gris
section de conducteur connectable:
0.09...2.5 mm²
presse-étoupe pour diamètre externe de câble:
0.09...2.5 mm
longueur de câble configurable:
Oui
nombre de canaux par poste d'enfichage:
16
finition des dérivations de conduit de capteur/actionneur:
autre
nombre de pôles des emplacements de capteur/d'actionneur:
16
tension assignée (Ue):
24 V
degré de pollution:
2
tension de fonctionnement:
24...24 V
capacité de courant max. par socle de raccordement:
1.8 A
courant de somme max.:
1.8 A
diamètre du contact femelle:
2.5 mm
matériau du corps de base de contact:
autres alliages de cuivre
matériau du revêtement de contact:
autre
matériau du corps isolant:
autre
avec affichage LED:
Oui
avec séparation de potentiel:
Non
raccordement pour capteurs NPN:
Oui
adaptation aux chaînes d'entraînement de la version de câble fixe:
Non
matériau du boîtier/corps:
plastique métallisé
température de fonctionnement:
-5...60 °C
indice de protection (IP):
IP2X
catégorie de protection contre les explosions pour le gaz:
sans
catégorie de protection contre les explosions pour la poussière:
sans
largeur:
125 mm
hauteur:
70 mm
profondeur:
67 mm
Les Atouts de l'article:
Cette embase de raccordement fait partie de la gamme Modicon ABE7 adaptée au système de précâblage Telefast. Elle convient à tous les types d'applications industrielles. Elle est équipée de bornes à vis étriers pour la connexion électrique. Sa fixation se fait par clips (rail DIN symétrique 35 mm) et vis (platine pleine avec kit de fixation). Modicon ABE7 permet de rationaliser le câblage des équipements d'automatisme avec plus de simplicité. Ce système de précâblage permet la connexion et l’adaptation des signaux de commande des cartes automates équipées de connecteurs type HE10. Sa dimension est de 125 mm (largeur). Il pèse 0,3 kg.Il convient à tous les types d'applications industrielles. Ce produit est certifié par GL, BV, CSA, UL, DNV et PROS. La fixation s'effectue sur rail DIN symétrique 35 mm avec des clips ou par vis montage sur plaque pleine avec kit de fixation. La fixation s'effectue sur rail DIN symétrique 35 mm avec des clips ou par vis montage sur plaque pleine avec kit de fixation. Système pré-câblé permettant la connexion et l'adaptation des signaux de commande des cartes API équipées de connecteurs HE10.
Quelques mots du fabricant :
- Embase universelle pour connecter les E/S et tous les communs
- Solution plug-and-play
- Affichage des états des voyants
- Distribution des polarités communes
- Large plage de température de fonctionnement de -5°C à 60°C
