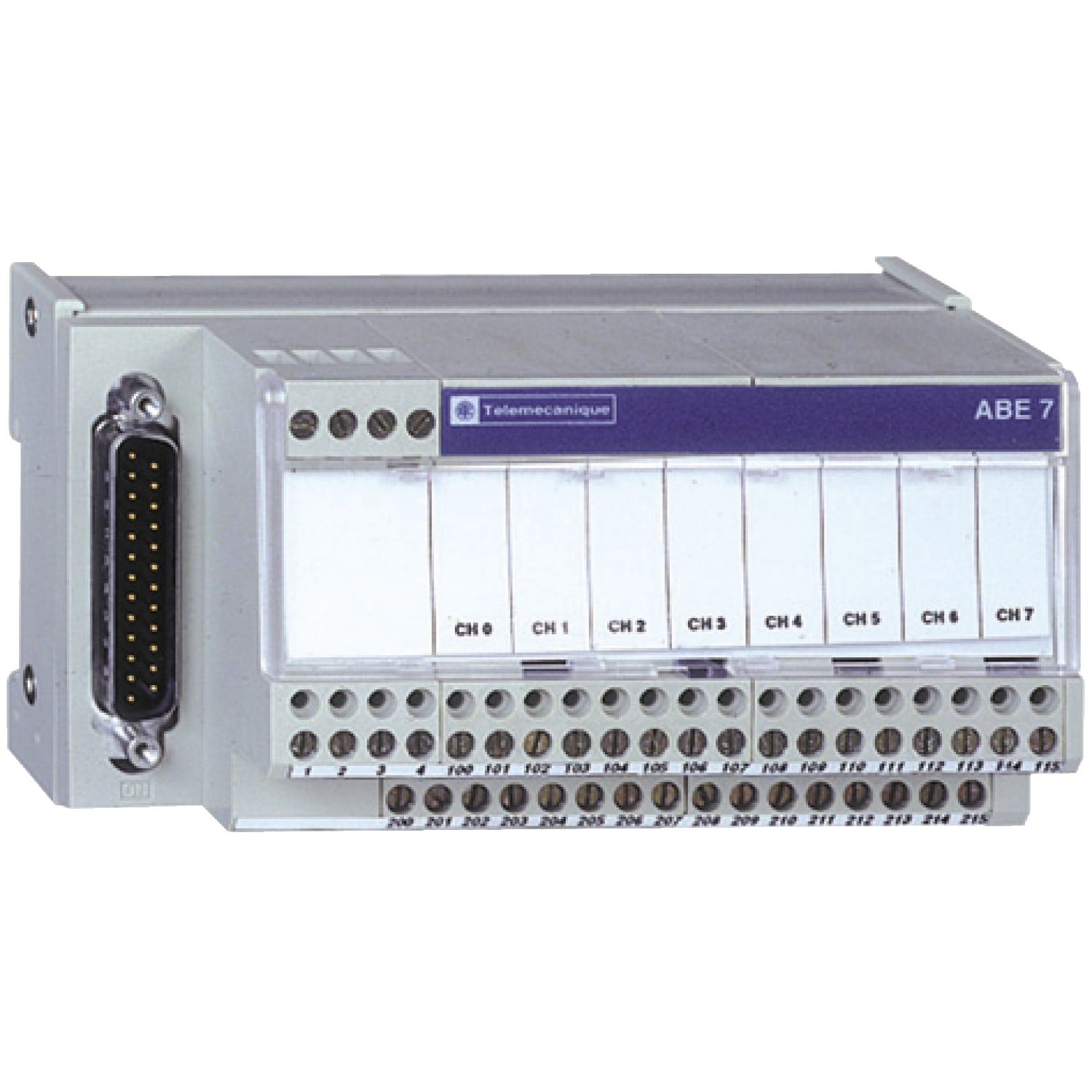

Schneider Electric - Telefast ABE7 - embase de raccordement - pour distribution pass. 8 voies - ABE7CPA02
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
longueur du conduit préassemblé - 3 m
nombre d'emplacements de capteur/d'actionneur - 1
capacité de courant max. par signal E/S - 0 A
douilles filetées des emplacements de capteur/d'actionneur - autre
couleur du boîtier/corps - gris
Emballage et conditions
1 unité(s)
Article en stock standard
Série de produits
EAN
3389110644463
Réf. Sonepar
00002064446
Réf. Fournisseur
ABE7CPA02
Réf. Commerciale
Schneider Electric
longueur du conduit préassemblé:
3 m
nombre d'emplacements de capteur/d'actionneur:
1
capacité de courant max. par signal E/S:
0 A
douilles filetées des emplacements de capteur/d'actionneur:
autre
couleur du boîtier/corps:
gris
section de conducteur connectable:
0.09...2.5 mm²
presse-étoupe pour diamètre externe de câble:
0.09...2.5 mm
longueur de câble configurable:
Oui
nombre de canaux par poste d'enfichage:
8
finition des dérivations de conduit de capteur/actionneur:
autre
nombre de pôles des emplacements de capteur/d'actionneur:
8
tension assignée (Ue):
0 V
degré de pollution:
2
tension de fonctionnement:
0...0 V
capacité de courant max. par socle de raccordement:
0 A
courant de somme max.:
0 A
diamètre du contact femelle:
2.5 mm
matériau du corps de base de contact:
autres alliages de cuivre
matériau du revêtement de contact:
autre
matériau du corps isolant:
autre
avec affichage LED:
Non
avec séparation de potentiel:
Non
raccordement pour capteurs NPN:
Non
adaptation aux chaînes d'entraînement de la version de câble fixe:
Non
matériau du boîtier/corps:
plastique métallisé
température de fonctionnement:
0...60 °C
indice de protection (IP):
IP20
catégorie de protection contre les explosions pour le gaz:
sans
catégorie de protection contre les explosions pour la poussière:
sans
largeur:
125 mm
hauteur:
70 mm
profondeur:
67 mm
Les Atouts de l'article:
Cette embase de raccordement fait partie de la gamme Modicon ABE7 adaptée au système de précâblage Telefast. Elle convient à tous les types d'applications industrielles. Elle est certifiée par LROS, DNV, UL, GL, BV et CSA. Cette embase de raccordement convient aux modules d'E/S Modicon X80 tels que BMXAMI0800, BMXAMI0810, BMEAHI0812 et BMXAMO0802. Avec un incide de protection IP20, ce système de précâblage permet la connexion et l’adaptation des signaux de commande des cartes automates équipées de connecteurs type HE10. Les voies d'entrées analogiques distribuées sont isolées les unes des autres. Sa fixation se fait par clips (rail DIN symétrique 35 mm) et vis (platine pleine avec kit de fixation). Modicon ABE7 permet de rationaliser le câblage des équipements d'automatisme avec plus de simplicité. Il convient à tous les types d'applications industrielles. Ce produit est certifié par LROS, DNV, UL, GL, BV et CSA. Cette embase de connexion est adaptée pour une utilisation avec les automates Modicon Premium TSXAEY1600, TSXAEY800, TSXASY800 et TSXASY810.La fixation se fait par clips (rail DIN symétrique 35 mm) et vis (plaque pleine avec kit de fixation). La fixation se fait par clips (rail DIN symétrique 35 mm) et vis (plaque pleine avec kit de fixation). Système pré-câblé permettant la connexion et l'adaptation des signaux de commande des cartes API équipées de connecteurs HE10.
Quelques mots du fabricant :
- Permet la connexion/adaptation des signaux de commande des cartes automates équipées de connecteurs HE10
- Compatibilité intelligente avec Modicon M221, E/S Modicon X80, Modicon Premium, E/S Modicon TM3
- Modicon ABE7 : Solution Plug & Play offrant une modularité de 8, 12 ou 16 voies, pour une connexion à 1, 2 et 3 fils
- Offre une adaptation de tension et d'alimentation et une distribution des polarités communes
- Système pré-câblé avec techno statique et électromécanique, sous-bases intelligentes pour connexion signaux analogiques
- Le système de précâblage Modicon ABE7 simplifie le câblage des parties opératives de la machine aux modules d'E/S
