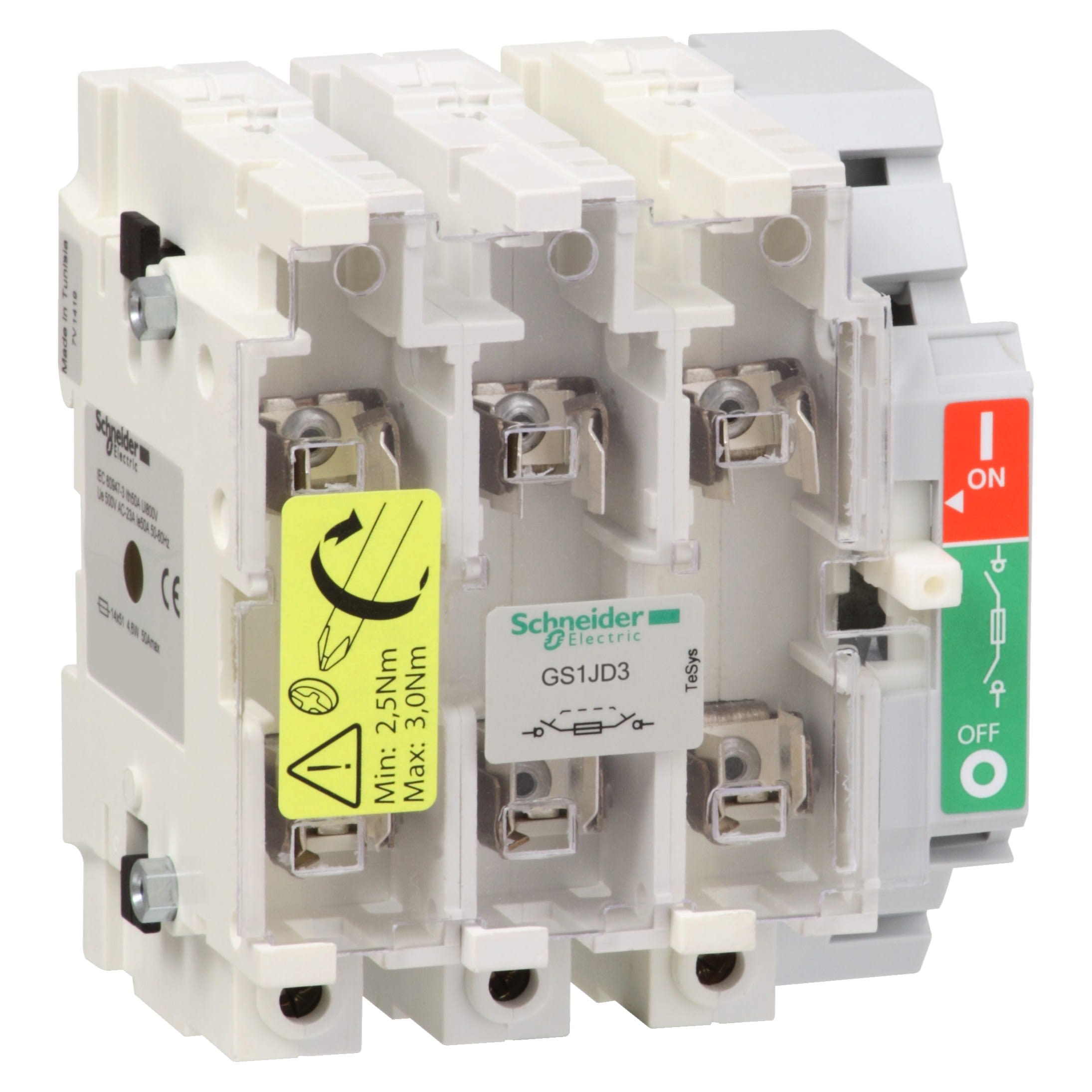

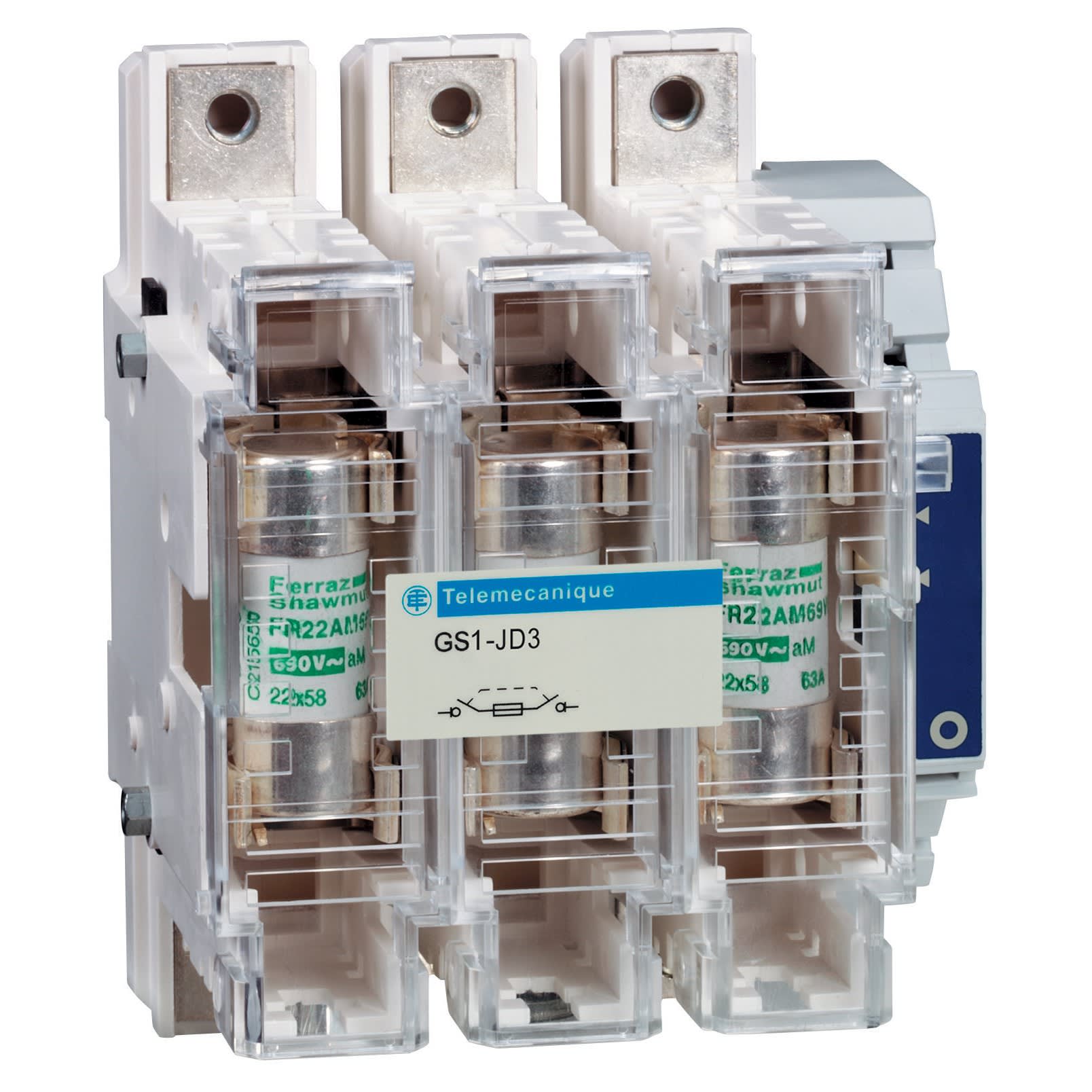

Schneider Electric - TeSys GS1 - bloc de base interrupteur-sectionneur fusible - 3P 3F - NFC - 100A - GS1JD3
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
nombre de pôles - 3
finition de l'élément d'actionnement - sans actionneur
courant permanent nominal (Iu) - 100 A
tension de fonctionnement nominale max. Ue en CA - 750 V
classe de protection (IP), face avant - IP20
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
EAN
3389110253924
Réf. Sonepar
00002025392
Réf. Fournisseur
GS1JD3
Réf. Commerciale
Schneider Electric
nombre de pôles:
3
finition de l'élément d'actionnement:
sans actionneur
courant permanent nominal (Iu):
100 A
tension de fonctionnement nominale max. Ue en CA:
750 V
classe de protection (IP), face avant:
IP20
avec emplacement pour fusibles:
22x58 mm
finition interrupteur général:
Oui
finition interrupteur de sécurité:
Non
puissance de fonctionnement nominale, AC-23, 400 V:
55 kW
intensité de court-circuit nominale conditionnelle Iq:
100 kA
courant nominal de courte durée admissible Icw:
100 kA
avec surveillance des fusibles:
Non
type de raccordement du circuit principal:
raccordement à vis
entrée de câble:
autre
équippé de connecteurs:
Non
convient pour montage au sol:
Non
adapté à une fixation frontale:
Non
adapté à un montage en saillie de barres collectrices:
Oui
position de l'élément d'actionnement:
droite
commande motorisée en option:
Non
commande motorisée intégrée:
Non
finition interrupteur de dispositif d'arrêt d'urgence:
Non
Les Atouts de l'article:
Interrupteur-sectionneur à fusibles TeSys GS, 3 pôles (3P), 100A / 750V, à utiliser avec les fusibles cylindriques NFC de taille 22x58mm jusqu'à 100A, pour les applications moteurs jusqu'à 51kW à 400V en AC-23 Pour être équipé d'une poignée de commande directe GS1AH02 (à commander séparément), pour l'utilisation d'une poignée de commande externe, sélectionner un interrupteur-sectionneur à fusible de type GS2J Bornes à vis à équiper de protections de bornes 3P amont et aval GS1AP33 (à commander séparément), il fournit un courant de court-circuit élevé de 100 kA à 400 V Les modules complémentaires de contacts auxiliaires GS1AM (montage frontal), GS1AN (montage latéral), GS1AF (montage supérieur pour signalisation des fusibles percuteurs grillés) peuvent compléter le montage (à commander séparément) Des fusibles cylindriques de type aM et gG 22x58 mm sans percuteur DF2FA, DF2FN et avec percuteurs DF3FA, DF3N sont disponibles (à commander séparément) Certifié multi normes (CEI, Marine) et conforme Green Premium (RoHS / REACh)
Quelques mots du fabricant :
- Équipé d'un levier de manœuvre direct monté sur le côté droit
- Verrouillable avec interverrouillage de porte
- A utiliser avec les liaisons à fusibles cylindriques NFC
- Performances de court-circuit élevées jusqu'à 100 KA
- Poignées robustes et compactes
- Protection efficace grâce à la fusion rapide des fusibles
