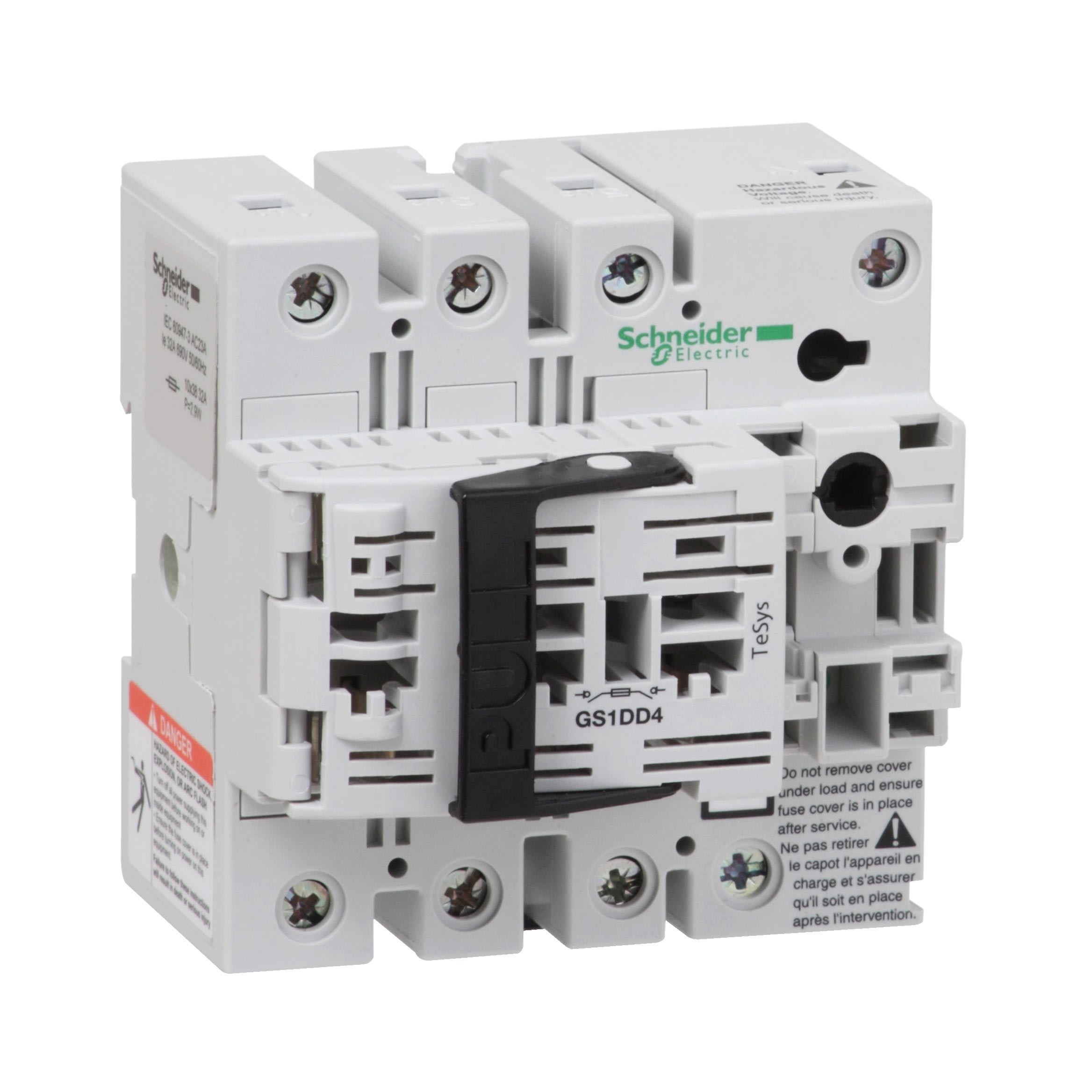

Schneider Electric - TeSys GS1 - bloc de base interrupteur-sectionneur fusible - 3P+N 3F - NFC - 32A
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
nombre de pôles - 4
finition de l'élément d'actionnement - sans actionneur
courant permanent nominal (Iu) - 32 A
tension de fonctionnement nominale max. Ue en CA - 800 V
avec emplacement pour fusibles - 10x38 mm
Minimum d'achat
1 unité(s)
EAN
3389110120110
Réf. Sonepar
00002012011
Réf. Fournisseur
GS1DD4
Réf. Commerciale
Schneider Electric
nombre de pôles
4
finition de l'élément d'actionnement
sans actionneur
courant permanent nominal (Iu)
32 A
tension de fonctionnement nominale max. Ue en CA
800 V
avec emplacement pour fusibles
10x38 mm
classe de protection (IP), face avant
IP20
finition interrupteur général
Oui
finition interrupteur de sécurité
Non
puissance de fonctionnement nominale, AC-23, 400 V
15 kW
intensité de court-circuit nominale conditionnelle Iq
100 kA
courant nominal de courte durée admissible Icw
100 kA
avec surveillance des fusibles
Non
type de raccordement du circuit principal
raccordement à vis
entrée de câble
autre
équippé de connecteurs
Non
convient pour montage au sol
Non
adapté à une fixation frontale
Non
adapté à un montage en saillie de barres collectrices
Non
position de l'élément d'actionnement
autre
commande motorisée en option
Non
commande motorisée intégrée
Non
finition interrupteur de dispositif d'arrêt d'urgence
Non
TeSys GS1 - bloc de base interrupteur - sectionneur fusible - 3P+N 3F - NFC - 32A - H98mmxL96mmxP112mm - taille du fusible : 10x38mm - IP20 - type de réseau : CC, CA - tension d'isolement : 800 V CA 50/60 Hz
Les Atouts de l'article:
Interrupteur-sectionneur à fusible TeSys GS, 4 pôles (3P+N), 32 A/800 V, à utiliser avec des éléments de liaison fusibles cylindriques NFC de 10 x 38 mm jusqu'à 32 A, pour applications moteur jusqu'à 15 kW à 400 V AC-23. A équiper d’une poignée de commande directe GS1AH103 (à commander séparément), ou d’une poignée de commande externe GS2AH pouvant être montée en face avant, à gauche ou à droite (plusieurs modèles disponibles). Les modules de contacts auxiliaires complémentaires à montage frontal GS1AM (signalisation de position et de rupture avancée) peuvent compléter l'assemblage (à commander séparément). Il fournit des bornes à vis avec cache-bornes 4P, courant de court-circuit nominal élevé 100 kA à 400 V. Certifié multi-normes (IEC, Marine), conforme Green Premium (RoHS/REACh). Les liaisons à fusibles cylindriques type aM et gG 10x38 mm sans percuteur DF2CA, DF2CN sont disponibles (à commander séparément).
