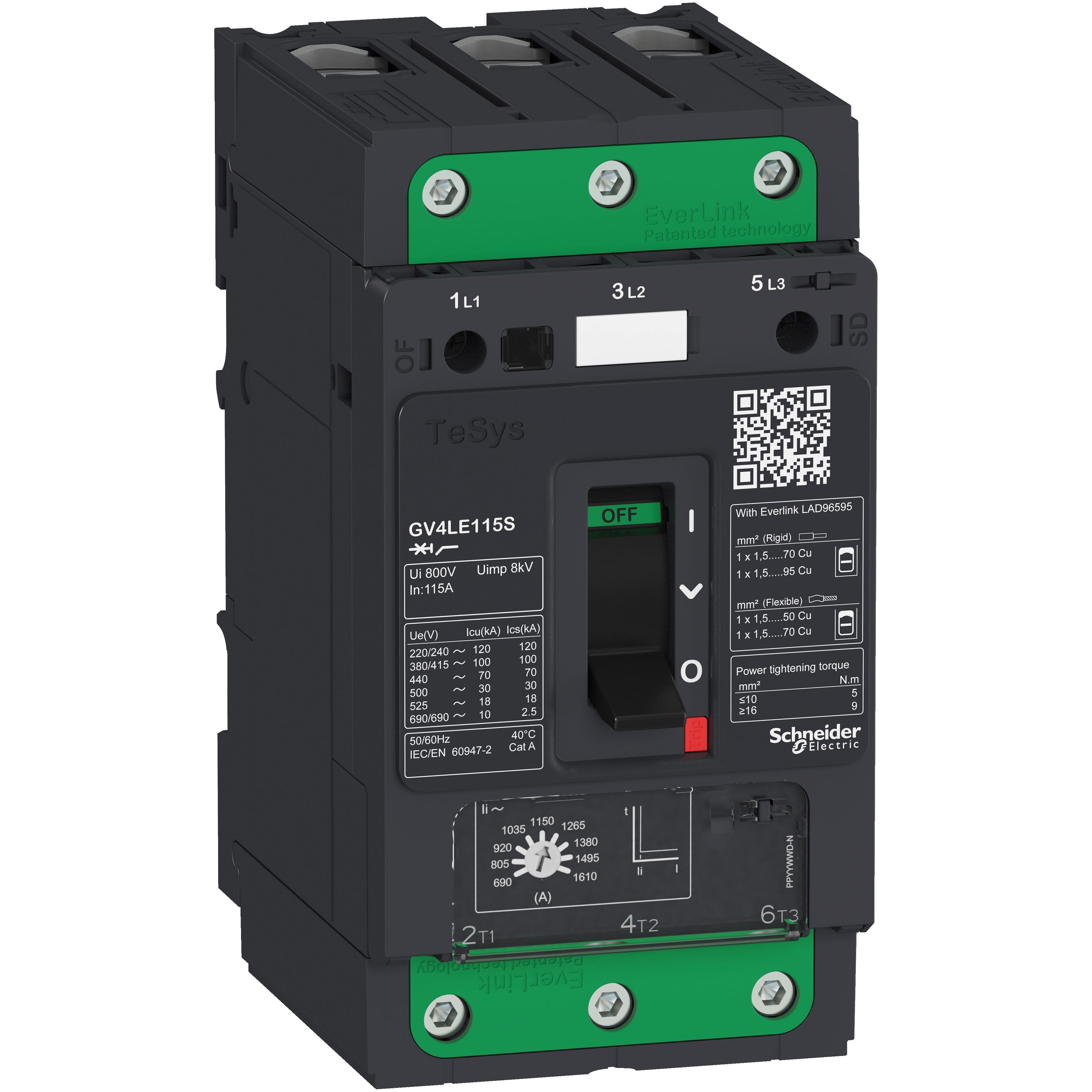

Schneider Electric - TeSys GV - disjoncteur magnétique - In 115A - 100kA - Everlink - GV4LE115S
Connectez-vous pour accéder au prix et commander
Caractéristiques principales
réglage de courant du déclencheur de surcharge - 690...1610 A
plage de réglage du déclencheur de court-circuit non retardé - 690...1610 A
technique de déclenchement - magnétique
type de raccordement du circuit principal - raccordement à vis
nombre de pôles - 3
Conditionnement
1 unité(s)
Produit non retournable
EAN
3606481309983
Réf. Sonepar
01887130998
Réf. Fournisseur
GV4LE115S
Marque
Schneider Electric
réglage de courant du déclencheur de surcharge:
690...1610 A
plage de réglage du déclencheur de court-circuit non retardé:
690...1610 A
technique de déclenchement:
magnétique
type de raccordement du circuit principal:
raccordement à vis
nombre de pôles:
3
puissance de fonctionnement nominale, AC-3, 400 V:
55 kW
avec protection thermique:
Non
sensible à une défaillance de phase:
Non
tension de fonctionnement normale:
690...690 V
courant permanent nominal (Iu):
115 A
puissance de fonctionnement nominale, CA-3, 230 V:
30 kW
finition de l'élément d'actionnement:
levier
type de construction de l'appareil:
appareil complet installé dans un boîtier
avec commutateur auxiliaire intégré:
Non
avec déclencheur à sous-tension intégré:
Non
courant de commutation de court-circuit limite nominal Icu à 400 V, CA:
100 kA
indice de protection (IP):
IP40
hauteur:
155 mm
largeur:
81 mm
pays de fabrication:
POLOGNE
puissance dissipée:
18.3 W
Les Atouts de l'article:
Disjoncteur moteur TeSys GV, 3 pôles (3P), 115 A/690 V, destiné à la protection de moteurs triphasés de 37 à 55 kW sous 400 V. Il offre une protection magnétique, un pouvoir de coupure Icu de 100 kA à 400 V, une commande marche-arrêt par interrupteur à bascule et une connexion par bornes à vis EverLink BTR. Protection magnétique réglable par cadran, plage de réglage 6-14 In. Il met à disposition des emplacements internes pour des blocs de contacts auxiliaires supplémentaires (OF, SD) et des déclencheurs de tension (MN, MX). À utiliser en association avec un relais de surcharge thermique de classe 10 ou 20 pour compléter la protection du moteur. Certifié conforme à plusieurs normes (CEI, CCC, EAC, Marine).
Quelques mots du fabricant :
- Nouvelle apparence moderne de toutes les machines.
- Large gamme de GV : magnétiques, thermomagnétiques, différentes tailles (GV2, GV3, GV4)
- Facilité d’installation et d’utilisation avec des vis multistandard
- Raccordement d’alimentation sûr et durable avec les borniers EverLink
- Expérience client numérique pour les documents techniques
- Guide de maintenance via EcoStruxureTM Facility Expert
