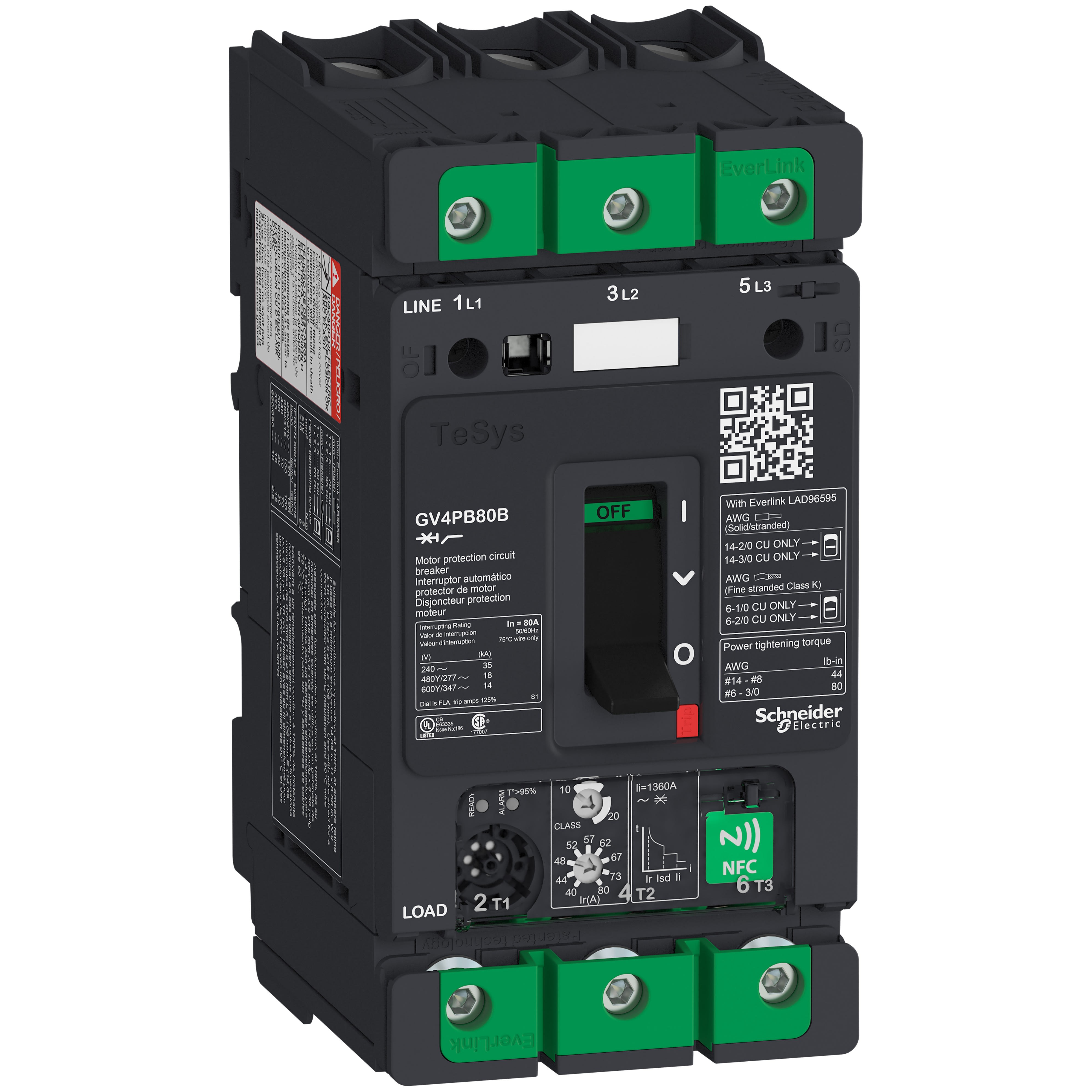

Schneider Electric - TeSys GV - disjoncteur magnéto-thermique - Ul- In 80A - 25kA - Everlink - GV4PB80B
Connectez-vous pour accéder au prix et commander
Caractéristiques principales
réglage de courant du déclencheur de surcharge - 40...80 A
plage de réglage du déclencheur de court-circuit non retardé - 1360...1360 A
technique de déclenchement - électronique
type de raccordement du circuit principal - raccordement à vis
nombre de pôles - 3
Conditionnement
1 unité(s)
Produit non retournable
EAN
3606489868734
Réf. Sonepar
01887986873
Réf. Fournisseur
GV4PB80B
Marque
Schneider Electric
réglage de courant du déclencheur de surcharge:
40...80 A
plage de réglage du déclencheur de court-circuit non retardé:
1360...1360 A
technique de déclenchement:
électronique
type de raccordement du circuit principal:
raccordement à vis
nombre de pôles:
3
puissance de fonctionnement nominale, AC-3, 400 V:
37 kW
avec protection thermique:
Oui
sensible à une défaillance de phase:
Oui
tension de fonctionnement normale:
0...690 V
courant permanent nominal (Iu):
80 A
puissance de fonctionnement nominale, CA-3, 230 V:
22 kW
finition de l'élément d'actionnement:
levier
type de construction de l'appareil:
appareil complet installé dans un boîtier
avec commutateur auxiliaire intégré:
Non
avec déclencheur à sous-tension intégré:
Non
courant de commutation de court-circuit limite nominal Icu à 400 V, CA:
25 kA
indice de protection (IP):
IP40
hauteur:
171 mm
largeur:
81 mm
profondeur:
116 mm
puissance dissipée:
13.8 W
Les Atouts de l'article:
Disjoncteur moteur TeSys GV, 3 pôles (3P), 80A/690V, pour la protection des moteurs triphasés 22-37kW@400V. Disjoncteur multifonction conforme à la norme UL489, offrant une protection magnéto-thermique et moteur avancée, un pouvoir de coupure Icu de 50kA à 400V, un contrôle start-stop par maneton, et un raccordement par bornier à vis Everlink. Protection thermique réglable par commutateurs rotatifs avec un courant de réglage Ir dans la plage 40-80 A, une classe de déclenchement sélectionnable 10 ou 20, un courant de déclenchement nominal 125 %, protection magnétique à 17 In. Les protections avancées sont réglables avec un smartphone (technologie NFC) et incluent la protection à délais court Isd, contre le déséquilibre et la perte de phase, les défauts à la terre, le rotor verrouillé et le démarrage prolongé. Il libère des emplacements internes pour des blocs de contacts auxiliaires supplémentaires (OF, SD) et des déclencheurs de tension (MN, MX). Il peut être équipé en externe de 1 ou 2 modules SDx auxiliaires afin de différencier les alarmes et les défauts. Certifié multi-normes (IEC, UL 489, CSA C22.2 N°5).
Quelques mots du fabricant :
- Apparence et style modernes pour toutes les machines
- Facilité d'installation et d'utilisation avec des vis multistandard
- Raccordement d'alimentation sûr et durable avec les borniers EverLink
- Expérience client numérique pour les documents techniques
Un produit Schneider Electric
Découvrez toute la gamme Schneider Electric
