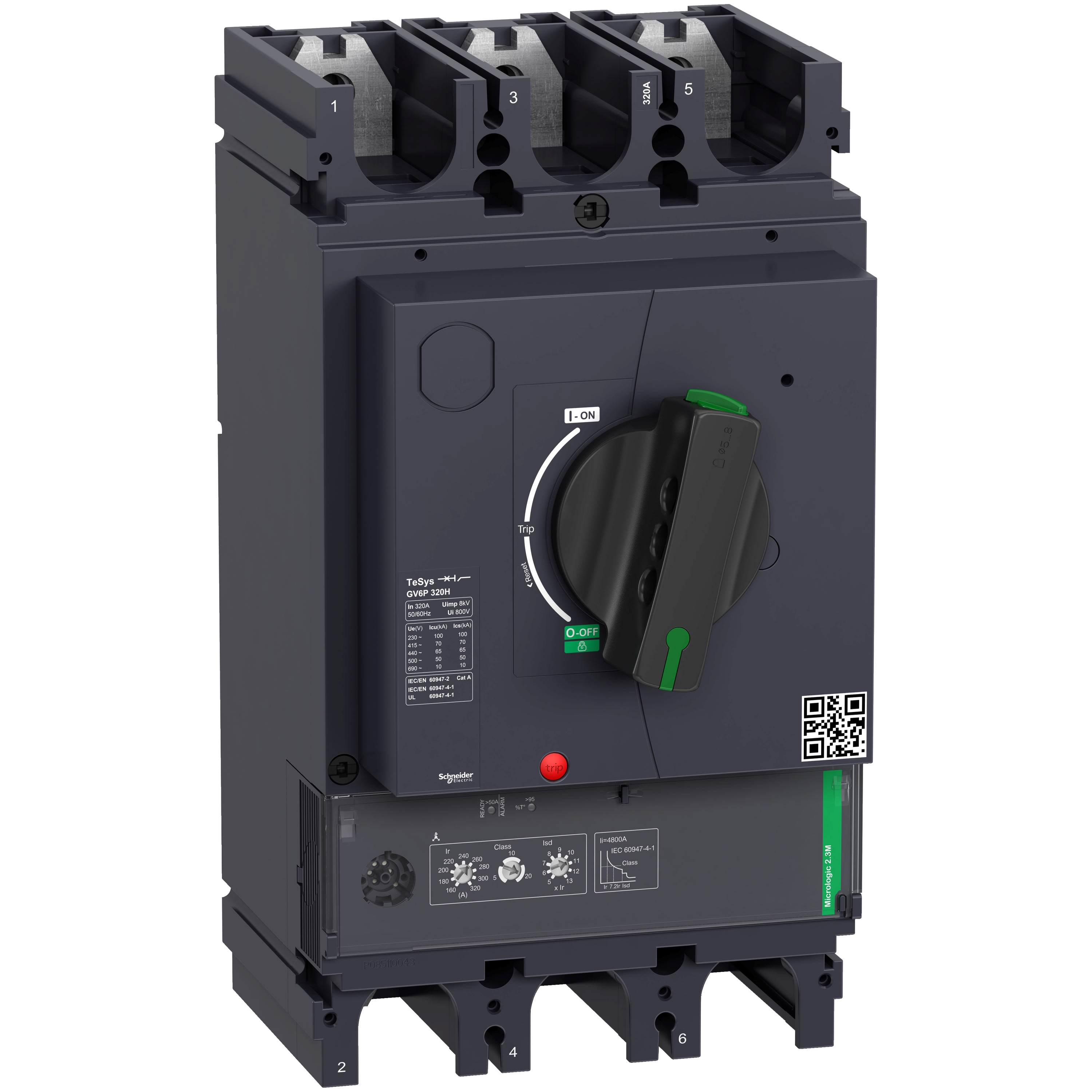

Schneider Electric - TeSys GV - disjoncteur moteur - 160 à 320A - 70kA - 3P - magnéto-thermique - GV6P320H
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
réglage de courant du déclencheur de surcharge - 160...320 A
plage de réglage du déclencheur de court-circuit non retardé - 320...320 A
technique de déclenchement - thermomagnétique
type de raccordement du circuit principal - raccordement à vis
nombre de pôles - 3
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
EAN
3606489915452
Réf. Sonepar
01887991545
Réf. Fournisseur
GV6P320H
Réf. Commerciale
Schneider Electric
réglage de courant du déclencheur de surcharge:
160...320 A
plage de réglage du déclencheur de court-circuit non retardé:
320...320 A
technique de déclenchement:
thermomagnétique
type de raccordement du circuit principal:
raccordement à vis
nombre de pôles:
3
avec protection thermique:
Oui
sensible à une défaillance de phase:
Oui
tension de fonctionnement normale:
0...690 V
courant permanent nominal (Iu):
320 A
puissance de fonctionnement nominale, CA-3, 230 V:
132 kW
puissance de fonctionnement nominale, AC-3, 400 V:
250 kW
finition de l'élément d'actionnement:
bouton rotatif
type de construction de l'appareil:
appareil complet installé dans un boîtier
avec commutateur auxiliaire intégré:
Non
avec déclencheur à sous-tension intégré:
Non
courant de commutation de court-circuit limite nominal Icu à 400 V, CA:
70 kA
indice de protection (IP):
IP40
hauteur:
255 mm
largeur:
140 mm
profondeur:
179 mm
puissance dissipée:
57.6 W
Les Atouts de l'article:
Ce disjoncteur moteur TeSys GV, 320A/690V, assure la protection des moteurs triphasés 132-160kW à 400V. Il assure une protection thermomagnétique et des protections complémentaires, un pouvoir de coupure Icu 70kA, une commande start-stop par poignée rotative, un raccordement pour barres ou câbles avec cosses. La protection thermique est réglable par cadrans avec un courant de réglage Ir dans la plage 160-320A et une classe de déclenchement sélectionnable 5, 10 ou 20, protection magnétique à 15 In. Les protections supplémentaires comme le déséquilibre de phase et la perte, avec seuil de déclenchement fixe, incluent une protection à court retard Isd à 13Ir. Il dispose d'emplacements internes pour des blocs de contacts auxiliaires supplémentaires (OF, SD) et des déclencheurs de tension (MN, MX). Il est certifié multinormes (IEC, UL, CSA, CCC, EAC, Marine) et est conforme à la directive RoHS et à la règlementation REACh.
Quelques mots du fabricant :
- Apparence et style moderne pour tous les appareils.
- Large gamme de GV : Magnétique, magnéto-thermique, différentes tailles (GV2, GV3, GV4).
- Facilité d'installation et d'utilisation avec des vis multistandard.
- Raccordement d'alimentation sûr et durable avec les borniers EverLink.
- Expérience client numérique pour les documents techniques.
- Guide de maintenance via EcoStruxureTM Facility Expert.
