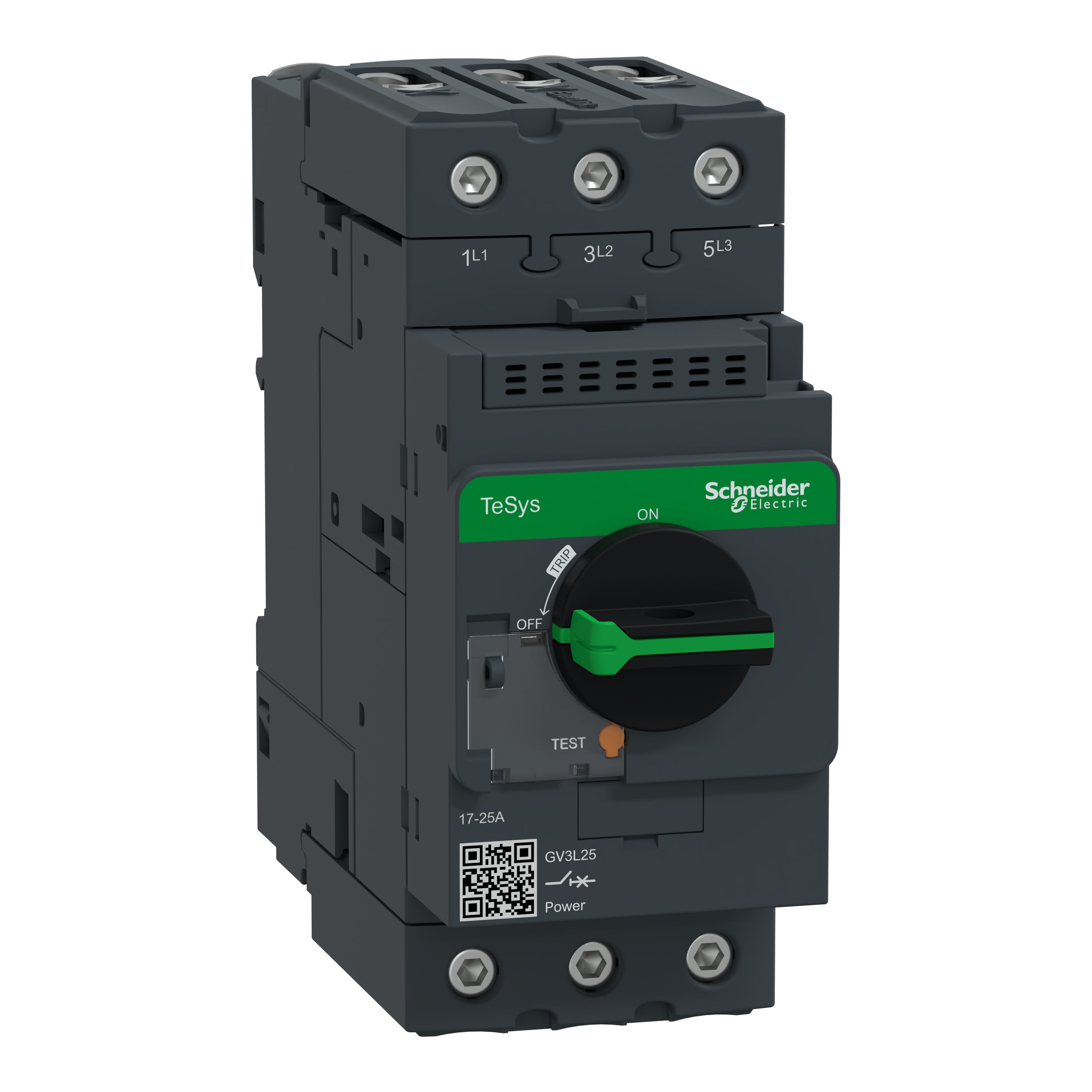

Schneider Electric - TeSys GV3L - disjoncteur moteur - 25A - 3P 3d - déclencheur magnétique - GV3L25
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
réglage de courant du déclencheur de surcharge - 25...25 A
plage de réglage du déclencheur de court-circuit non retardé - 350...350 A
technique de déclenchement - magnétique
type de raccordement du circuit principal - raccordement à vis
nombre de pôles - 3
Emballage et conditions
1 unité(s)
Article en stock standard
Série de produits
EAN
3389119405423
Réf. Sonepar
00002940542
Réf. Fournisseur
GV3L25
Réf. Commerciale
Schneider Electric
réglage de courant du déclencheur de surcharge:
25...25 A
plage de réglage du déclencheur de court-circuit non retardé:
350...350 A
technique de déclenchement:
magnétique
type de raccordement du circuit principal:
raccordement à vis
nombre de pôles:
3
puissance de fonctionnement nominale, AC-3, 400 V:
11 kW
avec protection thermique:
Non
sensible à une défaillance de phase:
Oui
tension de fonctionnement normale:
690...690 V
courant permanent nominal (Iu):
25 A
puissance de fonctionnement nominale, CA-3, 230 V:
5.5 kW
finition de l'élément d'actionnement:
bouton rotatif
type de construction de l'appareil:
appareil complet installé dans un boîtier
avec commutateur auxiliaire intégré:
Non
avec déclencheur à sous-tension intégré:
Non
courant de commutation de court-circuit limite nominal Icu à 400 V, CA:
100 kA
indice de protection (IP):
IP20
hauteur:
132 mm
largeur:
55 mm
profondeur:
136 mm
puissance dissipée:
8 W
Les Atouts de l'article:
Ce disjoncteur moteur TeSys GV, 25A/690V, convient aux applications de moteurs triphasés 11kW à 400V. Il offre une protection magnétique avec un niveau de déclenchement à 14xIn, un pouvoir de coupure élevé Icu 100kA à 400V. Le raccordement se fait par bornes à vis Everlink BTR. La commande start-stop par poignée rotative est garantie pour 50 000 cycles AC-3. Il complète la protection du moteur et s'utilise en association avec un relais de surcharge thermique LRD325 (à commander séparément). Il est certifié multinormes (IEC, UL, CSA, CCC, EAC, Marine) et est conforme à la directive RoHS et à la règlementation REACh.
Quelques mots du fabricant :
- Apparence et style moderne pour tous les appareils.
- Large gamme de GV : Magnétique, magnéto-thermique, différentes tailles (GV2, GV3, GV4).
- Facilité d'installation et d'utilisation avec des vis multistandard.
- Raccordement d'alimentation sûr et durable avec les borniers EverLink.
- Expérience client numérique pour les documents techniques.
- Guide de maintenance via EcoStruxureTM Facility Expert.
