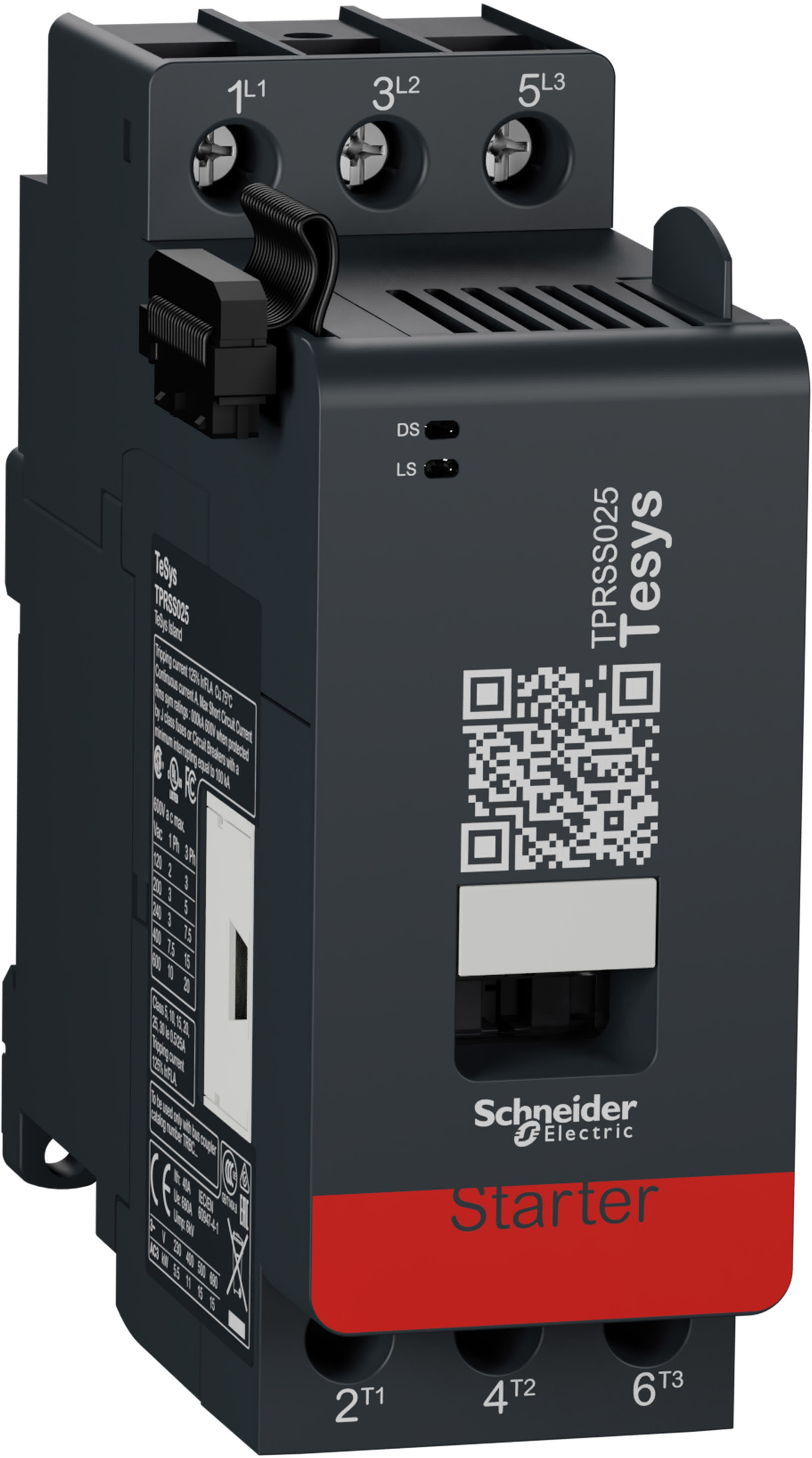

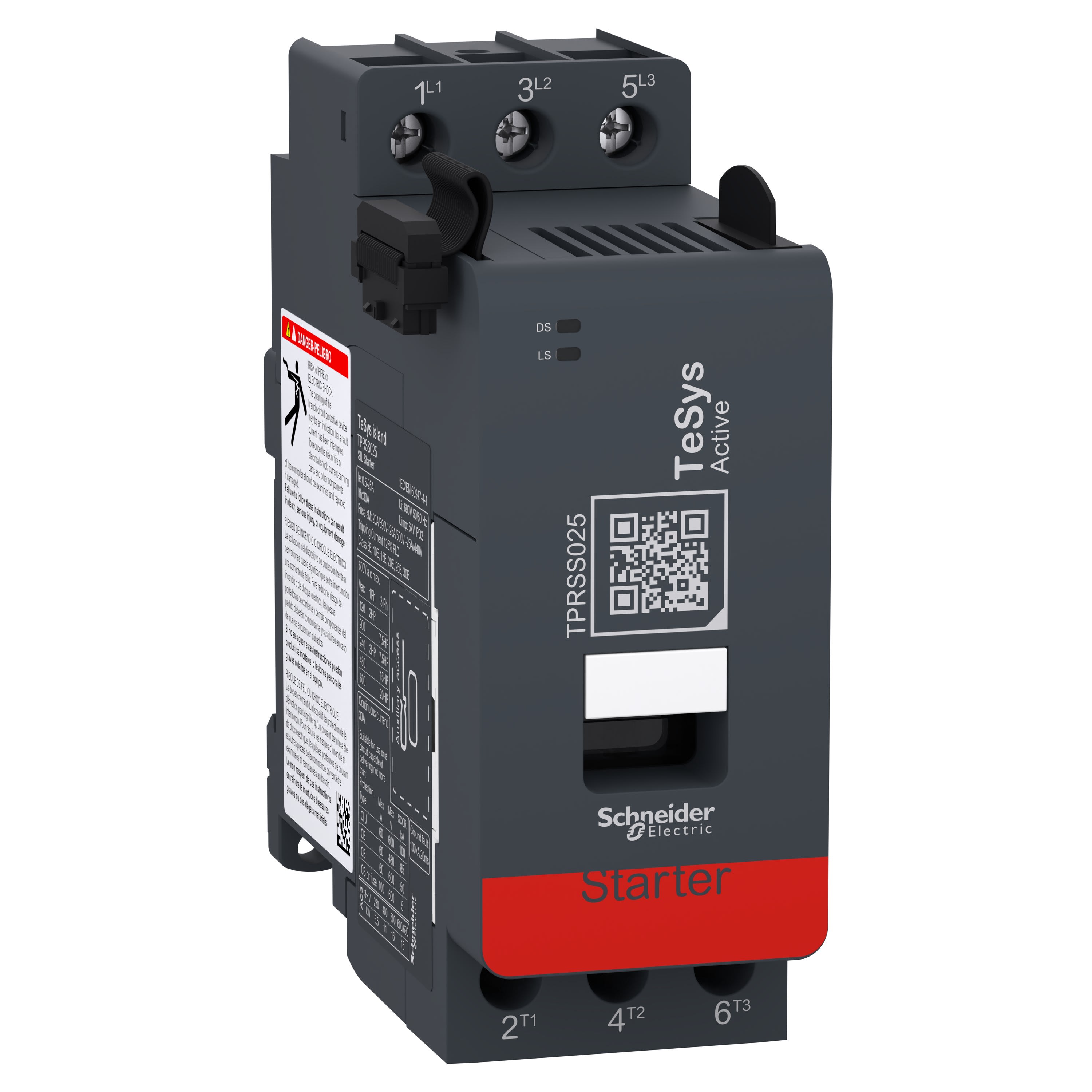

Schneider Electric - TeSys island - démarreur contacteur + relais thermique SIL - 25A / 7,5kW - TPRSS025
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
nombre d'entrées - 1
nombre de sorties de moteur - 1
courant de fonctionnement nominal du moteur - 0.5...25 A
indice de protection (IP) - IP20
raccordement au bus de champ possible sur coupleur de bus séparé - Oui
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
TeSyS Island
Voir tous les produits de cette sérieEAN
3606489832803
Réf. Sonepar
01887983280
Réf. Fournisseur
TPRSS025
Réf. Commerciale
Schneider Electric
nombre d'entrées:
1
nombre de sorties de moteur:
1
courant de fonctionnement nominal du moteur:
0.5...25 A
indice de protection (IP):
IP20
raccordement au bus de champ possible sur coupleur de bus séparé:
Oui
tension d'alimentation CA 50 Hz:
0...0 V
tension d'alimentation CA 60 Hz:
0...0 V
tension d'alimentation DC:
20.4...28.8 V
type de tension d’alimentation:
DC
tension admissible à l'entrée:
0...690 V
type de tension d'entrée:
AC
type de sortie numérique:
sans
tension admissible à la sortie:
0...690 V
type de tension de sortie:
AC
protection contre les courts-circuits, sorties disponibles:
Non
paramétrage du courant de moteur disponible:
Non
finition de raccordement électrique à la sortie du moteur:
raccordement à vis
avec sortie de freinage:
Non
avec protection de moteur thermique:
Oui
nombre d'interfaces matérielles Industrial Ethernet:
0
nombre d'interfaces matérielles PROFINET:
0
nombre d'interfaces matérielles en série RS-232:
0
nombre d'interfaces matérielles en série RS-422:
0
nombre d'interfaces matérielles en série RS-485:
0
nombre d'interfaces matérielles en série TTY:
0
nombre d'interfaces matérielles parallèles:
0
nombre d'interfaces matérielles Wireless:
0
nombre d'interfaces matérielles USB:
0
nombre d'autres interfaces matérielles:
2
avec interface optique:
Non
protocole pris en charge pour TCP/IP:
Non
protocole pris en charge pour PROFIBUS:
Non
protocole pris en charge pour CAN:
Non
protocole pris en charge pour INTERBUS:
Non
protocole pris en charge pour ASI:
Non
supporte le protocole KNX:
Non
supporte protocole Modbus:
Non
protocole pris en charge pour Data-Highway:
Non
supporte le protocole DeviceNet:
Non
protocole pris en charge pour SUCONET:
Non
protocole pris en charge pour LON:
Non
protocole pris en charge pour PROFINET IO:
Non
protocole pris en charge pour PROFINET CBA:
Non
protocole pris en charge pour SERCOS:
Non
protocole pris en charge pour Foundation Fieldbus:
Non
protocole pris en charge pour EtherNet/IP:
Non
protocole pris en charge pour AS-Interface Safety at Work:
Non
protocole pris en charge pour DeviceNet Safety:
Non
protocole pris en charge pour INTERBUS-Safety:
Non
protocole pris en charge pour PROFIsafe:
Non
protocole pris en charge pour SafetyBUS p:
Non
protocole pris en charge pour autres systèmes de bus:
Oui
standard radio Bluetooth:
Non
standard radio WLAN 802.11:
Non
standard radio GPRS:
Non
standard radio GSM:
Non
standard radio UMTS:
Non
maître IO-Link:
Non
composants système:
Oui
finition du raccordement électrique:
fiche
montage possible sur barres profilées:
Oui
montage mural/direct possible:
Non
encastrement frontal possible:
Non
montage sur rack possible:
Non
adapté aux fonctions de sécurité:
Oui
SIL conformément à IEC 61508:
2
niveau de performance selon EN ISO 13849-1:
niveau d
matériel associé (Ex ia):
Non
matériel associé (Ex ib):
Non
catégorie de protection contre les explosions pour le gaz:
sans
catégorie de protection contre les explosions pour la poussière:
sans
largeur:
45 mm
hauteur:
121 mm
profondeur:
115 mm
supporte le protocole pour EtherCAT:
Non
certifié pour zone à risque selon UL classe I:
Non
certifié pour zone à risque selon UL classe II:
Non
certifié pour zone à risque selon UL classe III:
Non
certifié pour zone à risque selon UL division 1:
Non
certifié pour zone à risque selon UL division 2:
Non
certifié pour zone à risque selon UL groupe A (acétylène):
Non
certifié pour zone à risque selon UL groupe B (hydrogène):
Non
certifié pour zone à risque selon UL groupe C (éthylène):
Non
certifié pour zone à risque selon UL groupe D (propane):
Non
certifié pour zone à risque selon UL groupe E (poussière de métal):
Non
certifié pour zone à risque selon UL groupe F (poussière carbonée):
Non
certifié pour zone à risque selon UL groupe G (poussière non conductrice):
Non
Les Atouts de l'article:
Ce démarreur direct SIL TeSys island dispose de 3 pôles, 25A/690V. Il est connecté à un coupleur de bus TPRBC, il contrôle, protège et surveille des charges jusqu'à 25A et des moteurs jusqu'à 11kW à 400V / 15hp à 480V. En association avec un module TPRSM001 et un dispositif de sécurité externe, il peut être utilisé pour les systèmes de sécurité conformes à la norme CEI 61508. Il protège le moteur, notamment la surcharge thermique (réglage 0,5-25A), la perte de phase, le déséquilibre et l'inversion, le démarrage long, le bourrage, le verrouillage du cycle rapide, la détection du courant de terre. La surveillance de la charge comprend les tensions et courants maximum/moyens, le nombre de cycles de commutation, le nombre de défauts, la puissance/énergie active et réactive lorsqu'elle est associée à un module de tension TPRVM001. Il se monte sur rail DIN avec les autres modules de la configuration TeSys island. Il est certifié multinormes (IEC, UL, CSA, CCC, EAC) et est conforme à la directive RoHS et à la règlementation REACh.
Quelques mots du fabricant :
- Détection de présence de tension amont.
- Fonction d'arrêt sécurisé disponible en cas de connexion avec un module TPRSM.
- Gère les moteurs et autres charges électriques jusqu'à 80 A (AC-3) / 37 kW/40 HP.
- Tous les ajustements et réglages sont numérisés, sans cadrans mécaniques ni micro-interrupteurs.
- Cybersécurité intégrée (Achilles niveau 2).
