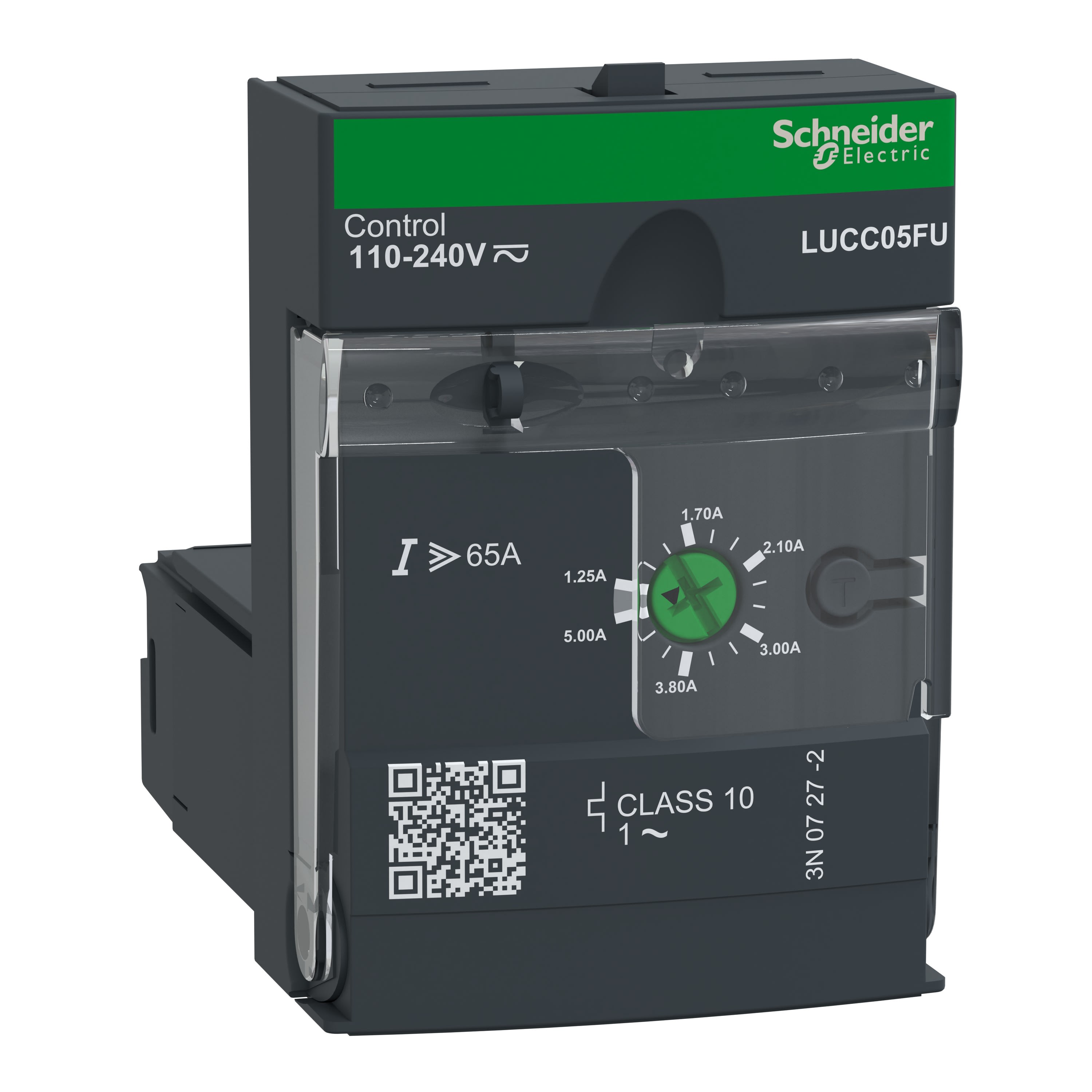

Schneider Electric - TeSys LUCC - unité de contrôle évolutif - classe 10 - 1,25..5A - 110..220Vcc/ca - LUCC05FU
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
type de starter moteur - autre
tension d'alimentation de courant nominal à CA 50 Hz - 110...240 V
tension d'alimentation de courant nominal à CA 60 Hz - 110...240 V
puissance de fonctionnement nominale, AC-3, 400 V - 0.55 kW
classe de déclenchement - CLASS 10
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
EAN
3389110364750
Réf. Sonepar
00002036475
Réf. Fournisseur
LUCC05FU
Réf. Commerciale
Schneider Electric
type de starter moteur:
autre
tension d'alimentation de courant nominal à CA 50 Hz:
110...240 V
tension d'alimentation de courant nominal à CA 60 Hz:
110...240 V
puissance de fonctionnement nominale, AC-3, 400 V:
0.55 kW
classe de déclenchement:
CLASS 10
avec déclencheur de court-circuit:
Oui
tension d'alimentation de courant nominal CC:
110...220 V
type de tension d'actionnement:
AC/DC
puissance de fonctionnement nominale, CA-3, 230 V, triphasée:
0 kW
puissance nominale, 460 V, 60 Hz, triphasée:
0 kW
puissance nominale, 575 V, 60 Hz, triphasée:
0 kW
courant de fonctionnement nominal Ie:
1.25 A
courant de fonctionnement nominal, CA-3, 400 V:
5 A
réglage de courant du déclencheur de surcharge:
1.25...5 A
intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V:
1.25 A
intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V:
5 A
intensité de court-circuit nominale conditionnelle, type 2, 230 V:
1.25 A
intensité de court-circuit nominale conditionnelle, type 2, 400 V:
5 A
nombre de contacts auxiliaires à fermeture:
0
nombre de contacts auxiliaires à ouverture:
0
température ambiante, limite supérieure sans restriction:
70 °C
protection contre les surcharges compensée en température:
Oui
type de raccordement du circuit principal:
raccordement à vis
finition du raccordement électrique du circuit auxiliaire / commande:
raccordement à vis
montage possible sur barres profilées:
Oui
avec transformateur:
Non
nombre de postes de commande:
0
adapté à un arrêt d'urgence:
Non
classe de coordination selon IEC 60947-4-3:
classe 2
nombre de voyants lumineux:
0
réinitialisation externe possible:
Non
avec fusible:
Non
indice de protection (IP):
IP40
Degré de protection (NEMA):
autre
protocole pris en charge pour TCP/IP:
Non
protocole pris en charge pour PROFIBUS:
Non
protocole pris en charge pour CAN:
Non
protocole pris en charge pour INTERBUS:
Non
protocole pris en charge pour ASI:
Non
supporte protocole Modbus:
Non
protocole pris en charge pour Data-Highway:
Non
supporte le protocole DeviceNet:
Non
protocole pris en charge pour SUCONET:
Non
protocole pris en charge pour LON:
Non
protocole pris en charge pour PROFINET IO:
Non
protocole pris en charge pour PROFINET CBA:
Non
protocole pris en charge pour SERCOS:
Non
protocole pris en charge pour Foundation Fieldbus:
Non
protocole pris en charge pour EtherNet/IP:
Non
protocole pris en charge pour AS-Interface Safety at Work:
Non
protocole pris en charge pour DeviceNet Safety:
Non
protocole pris en charge pour INTERBUS-Safety:
Non
protocole pris en charge pour PROFIsafe:
Non
protocole pris en charge pour SafetyBUS p:
Non
protocole pris en charge pour autres systèmes de bus:
Non
largeur:
45 mm
hauteur:
66 mm
profondeur:
60 mm
Les Atouts de l'article:
Cette unité TeSys U s'insère dans les bases de puissance avancées LUB120, LUB320, LUB380 pour former un contrôleur de démarrage TeSys U. Elle convient aux applications de moteurs monophasés jusqu'à 0,55kW à 400V. Elle offre une protection complète grâce à un courant nominal Ir 1,25-5A (réglable), court-circuit à 13 x Irmax, une surintensité à 14,2 x Ir, une perte de phase et un défaut d'isolation (protection de l'équipement uniquement). Pour le diagnostic, Elle dispose d'une alarme de surcharge thermique à gérer avec un module de fonction supplémentaire (à commander séparément) et un bouton-poussoir de test pour la simulation de surcharge. Elle s'utilise avec une tension 110-240V AC / 110-220V DC pour le contrôle du démarreur (à travers les bornes de commande A1/A2 situées dans la base de puissance). Il est certifié lorsqu'il est utilisé avec une base d'alimentation LUB (IEC, UL, CSA, CCC, EAC, Marine) et est conforme à la directive RoHS et à la règlementation REACh.
Quelques mots du fabricant :
- Protection contre les surcharges et les courts-circuits.
- L'unité de contrôle comprend des composants électroniques et le cadran de réglage du courant.
- La structure modulaire plug & play vous aide à effectuer une maintenance rapide.
- Accès direct aux informations détaillées de chaque départ-moteur de votre installation.
- Système avancé de gestion de moteur.
