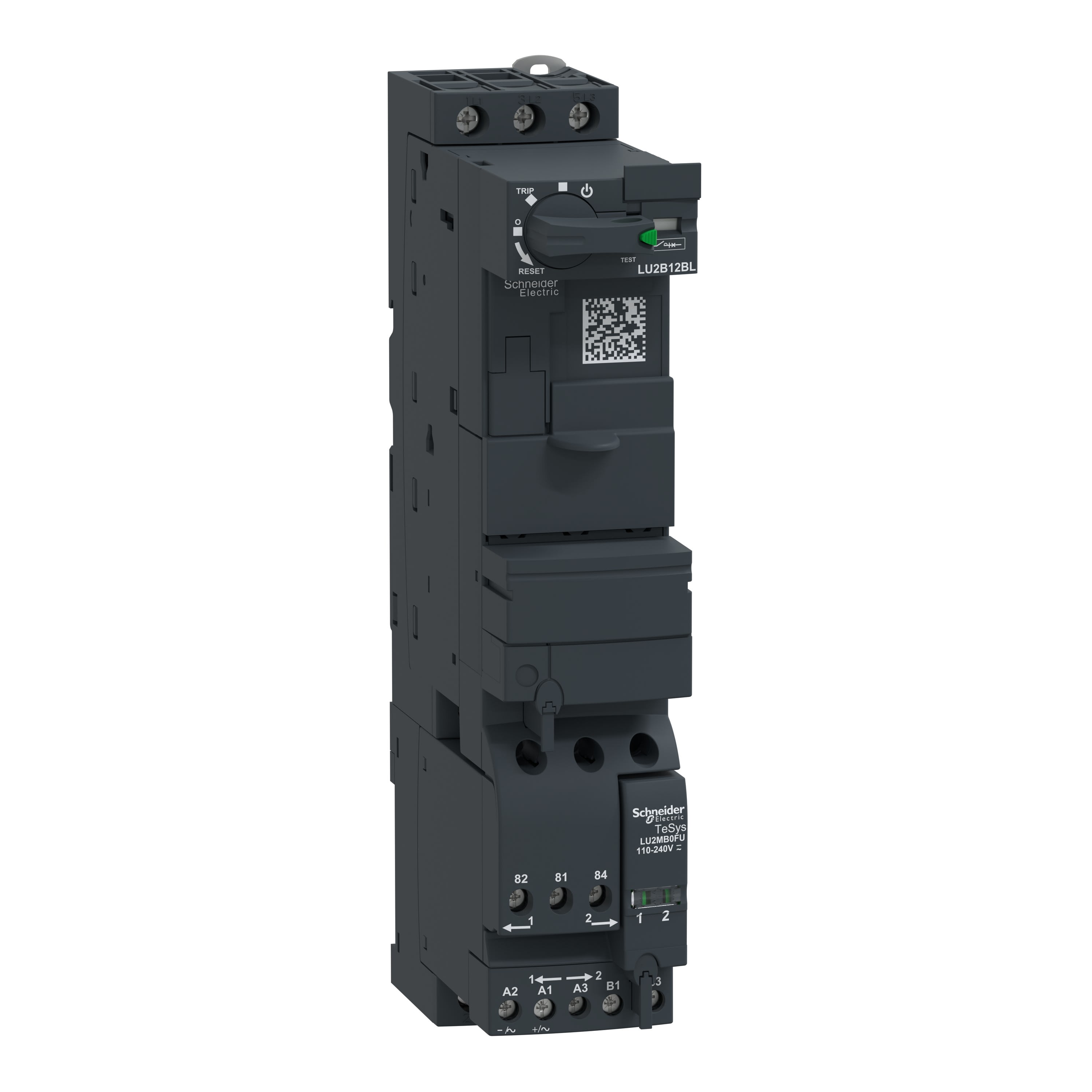

Schneider Electric - TeSys U - base puissance - 12A - circ. de contrôle à bornes à vis-étriers 24Vcc - LU2B12BL
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
type de starter moteur - démarreur-inverseur
tension d'alimentation de courant nominal à CA 50 Hz - 0...0 V
tension d'alimentation de courant nominal à CA 60 Hz - 0...0 V
puissance de fonctionnement nominale, AC-3, 400 V - 5.5 kW
avec déclencheur de court-circuit - Oui
Emballage et conditions
1 unité(s)
Article en stock standard
Série de produits
EAN
3389110362930
Réf. Sonepar
00002036293
Réf. Fournisseur
LU2B12BL
Réf. Commerciale
Schneider Electric
type de starter moteur:
démarreur-inverseur
tension d'alimentation de courant nominal à CA 50 Hz:
0...0 V
tension d'alimentation de courant nominal à CA 60 Hz:
0...0 V
puissance de fonctionnement nominale, AC-3, 400 V:
5.5 kW
avec déclencheur de court-circuit:
Oui
tension d'alimentation de courant nominal CC:
24...24 V
type de tension d'actionnement:
DC
puissance de fonctionnement nominale, CA-3, 230 V, triphasée:
3 kW
puissance nominale, 460 V, 60 Hz, triphasée:
5.5 kW
puissance nominale, 575 V, 60 Hz, triphasée:
5.5 kW
courant de fonctionnement nominal Ie:
12 A
courant de fonctionnement nominal, CA-3, 400 V:
12 A
réglage de courant du déclencheur de surcharge:
3...12 A
intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V:
10000 A
intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V:
4000 A
intensité de court-circuit nominale conditionnelle, type 2, 230 V:
50000 A
intensité de court-circuit nominale conditionnelle, type 2, 400 V:
50000 A
nombre de contacts auxiliaires à fermeture:
1
nombre de contacts auxiliaires à ouverture:
1
température ambiante, limite supérieure sans restriction:
70 °C
protection contre les surcharges compensée en température:
Oui
type de raccordement du circuit principal:
raccordement à vis
finition du raccordement électrique du circuit auxiliaire / commande:
raccordement à vis
montage possible sur barres profilées:
Oui
avec transformateur:
Non
nombre de postes de commande:
3
adapté à un arrêt d'urgence:
Non
classe de coordination selon IEC 60947-4-3:
classe 2
nombre de voyants lumineux:
0
réinitialisation externe possible:
Non
avec fusible:
Non
indice de protection (IP):
IP20
protocole pris en charge pour TCP/IP:
Non
protocole pris en charge pour PROFIBUS:
Non
protocole pris en charge pour CAN:
Non
protocole pris en charge pour INTERBUS:
Non
protocole pris en charge pour ASI:
Non
supporte protocole Modbus:
Non
protocole pris en charge pour Data-Highway:
Non
supporte le protocole DeviceNet:
Non
protocole pris en charge pour SUCONET:
Non
protocole pris en charge pour LON:
Non
protocole pris en charge pour PROFINET IO:
Non
protocole pris en charge pour PROFINET CBA:
Non
protocole pris en charge pour SERCOS:
Non
protocole pris en charge pour Foundation Fieldbus:
Non
protocole pris en charge pour EtherNet/IP:
Non
protocole pris en charge pour AS-Interface Safety at Work:
Non
protocole pris en charge pour DeviceNet Safety:
Non
protocole pris en charge pour INTERBUS-Safety:
Non
protocole pris en charge pour PROFIsafe:
Non
protocole pris en charge pour SafetyBUS p:
Non
protocole pris en charge pour autres systèmes de bus:
Non
largeur:
45 mm
hauteur:
224 mm
profondeur:
126 mm
Les Atouts de l'article:
Base de puissance inverseur standard TeSys U, 3 pôles (3NO), nominale 12A / 690V, à compléter avec une unité de commande LUC pour former un démarreur inverseur TeSys U, pour applications de moteurs triphasés jusqu'à 5,5kW à 400V Base composée de contacts de puissance, bobine de commande, poignée rotative La base dispose d'une conception modulaire pour des modules supplémentaires pour former un démarreur inverseur «tout en un» avec des fonctions de protection et de contrôle de base ou avancées Il est équipé d'un module inverseur LU2MB0BL à alimenter en 24V CC, de contacts de signalisation auxiliaires (1NO + 1NF), d'un bornier de commande, de volets obturateurs couvrant les cavités vides Il offre un haut pouvoir de coupure Icu 50kA à 400V, contrôle marche-arrêt garanti 3600 cycles/heure Très compact (largeur 45 mm), montage sur rail DIN et fixation par vis, avec une poignée rotative cadenassable Certifié lorsqu'il est utilisé avec une unité de contrôle LUC (CEI, UL, CSA, CCC, EAC, Marine), conforme Green Premium (RoHS / REACh)
Quelques mots du fabricant :
- Montage sur rail DIN et fixation par vis
- Type de contrôle à réaliser : De base ou Avancé.
- La structure modulaire plug & play vous aide à effectuer une maintenance rapide
- Accès direct aux informations détaillées de chaque départ-moteur de votre installation
- Système avancé de gestion de moteur
