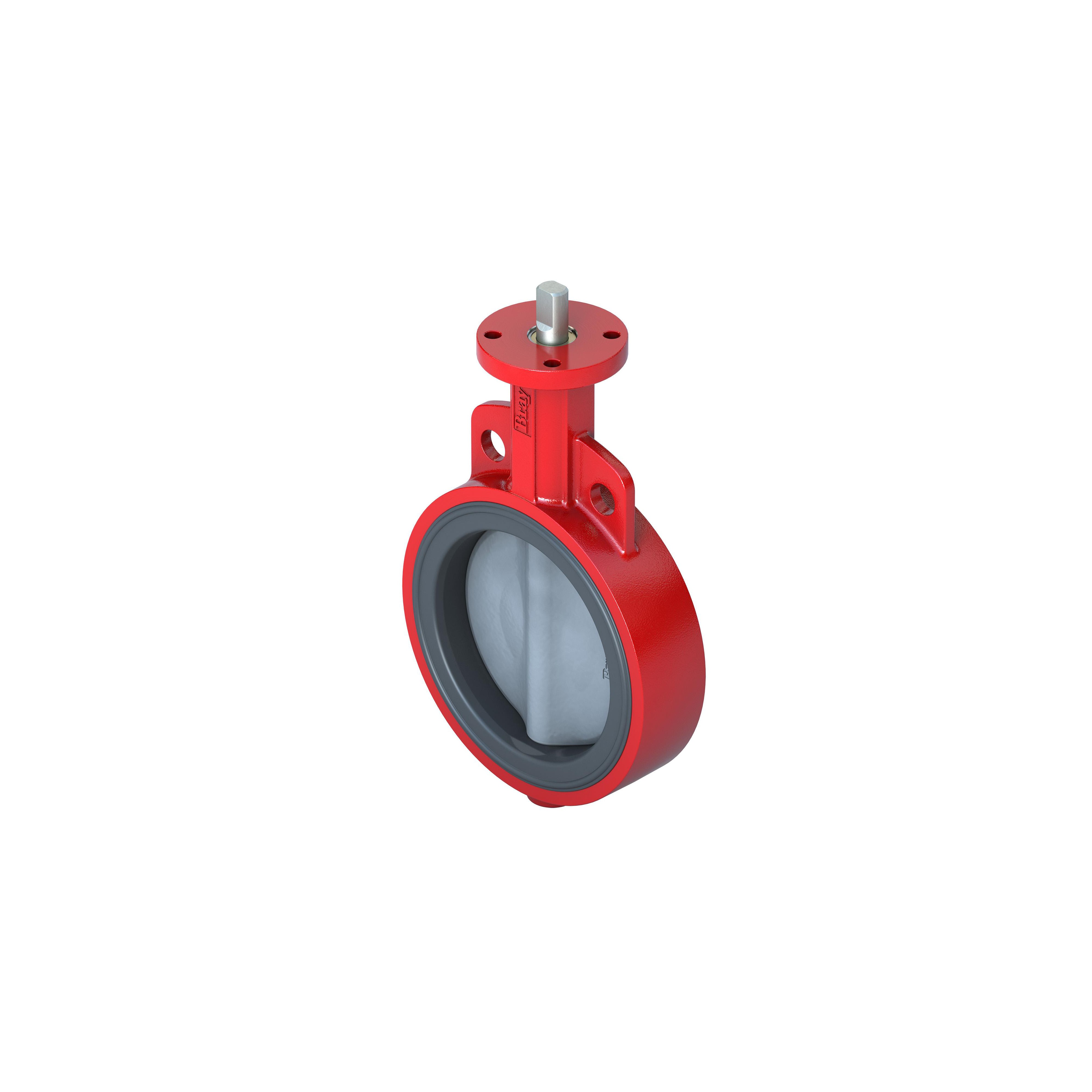

Schneider Electric - Vanne papion acier PN16 DN150 Kv1591 - Pour appications industriees - VF209W-150CN
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
diamètre nominal - 6 pouces (150)
article de régulation de pression - 16
longueur hors tout - 350 mm
matériau du boîtier/corps - fonte
qualité du matériau - fonte GG 25 (GJL-250)
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
EAN
634558526653
Réf. Sonepar
01887852665
Réf. Fournisseur
VF209W-150CN
Réf. Commerciale
Schneider Electric
diamètre nominal:
6 pouces (150)
article de régulation de pression:
16
longueur hors tout:
350 mm
matériau du boîtier/corps:
fonte
qualité du matériau:
fonte GG 25 (GJL-250)
traitement de la surface:
revêtu
lame de clapet revêtue:
Non
matériau de la lame du clapet:
autre
qualité du matériau du papillon de valve:
autre
standard:
EN
diamètre extérieur de tuyau, tous raccordements:
150 mm
raccordements:
autre
pression nominale de bride:
autre
commande:
autre
joint:
EPDM
matériau de la broche:
autre
qualité du matériau de l'axe:
autre
matériau du joint de tige primaire:
EPDM
conception à clapet:
centré
boîtier d'alimentation (animaux):
non échangeable
hauteur de commande:
203 mm
longueur de l'élément fonctionnel:
350 mm
diamètre de la manivelle:
240 mm
angle de la vanne:
90 °
température moyenne (permanente):
-29...121 °C
essais FM:
Non
essais UL:
Non
certification ULC:
Non
essais LPCB:
Non
ignifuge:
Non
valeur KVS:
1591
Les Atouts de l'article:
Cette vanne papillon haute pression haut de gamme est destinée aux applications CVC et industrielles à usage intensif. La vanne est utilisée comme vanne d'isolement ou vanne de régulation. Le disque de la vanne est en thermoplastique Nylon 11 assurant une excellente durabilité contre la corrosion. La conception optimisée du siège et du disque pour des pressions de fermeture élevées et le disque en nylon offrent une meilleure résistance au frottement et une meilleure protection contre l'eau. La vanne est DN159, bride, avec capacité de débit,kVs : 1591m³/h. Ses classes de pression sont PN6, PN10, PN16. Les joints EPDM permettent un fonctionnement entre -29°C et + 121°C et une fermeture étanche de la vanne papillon avec la pression de fermeture maximale. La caractéristique d'écoulement est presque égale à un angle de disque de 70°. La vanne est fabriquée conformément à l'évaluation de la conformité DESP 97/23/CE, catégorie III.
Quelques mots du fabricant :
- Vanne papillon haute pression premium pour applications CVC intensives
- Peut être actionné à la main ou entraîné sous des signaux de commande à 2 positions, flottants ou modulants
- La doublure EPDM épaisse fournit une fermeture étanche pour une fuite nulle
- Convient aux solutions de milieux salés, saumâtres et à 50% de glycol grâce au revêtement en nylon
- La bride de la plaquette s'adapte entre les faces de bride du tuyau, les configurations de boulons PN6, PN10 et PN16
- PN16, Max ∆P 1200kPa
- Kvs 1591m³/h, modulation du débit entre 15° et 70° | Kv=55% de Kvs à 70°
- Actionneur adapté : type MF68
- Opérateur manuel adapté : 9160150000
