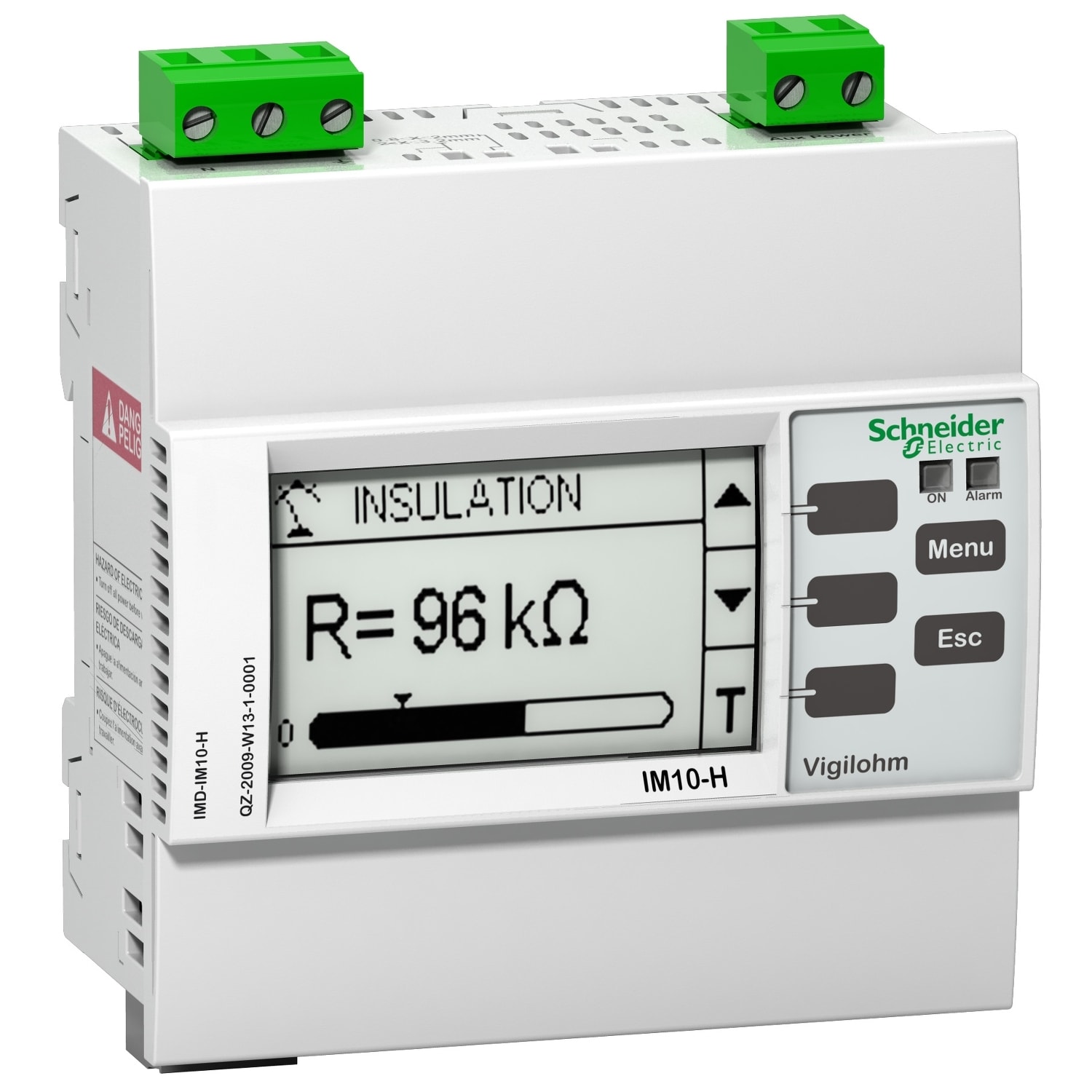

Schneider Electric - Vigilohm - Contrôle permanent d'isolement - non communiquant - application santé - IMDIM15H
Connectez-vous pour accéder au prix et commander
Spécificités essentielles
valeur de fonctionnement impédance 1 - 50...500 kOhm
finition du raccordement électrique - raccordement à vis
avec pinces amovibles - Oui
fonction - pour réseaux mixtes
valeur de fonctionnement impédance 2 - 0...0 kOhm
Emballage et conditions
1 unité(s)
Produit non retournable
Série de produits
EAN
3606489808372
Réf. Sonepar
01887980837
Réf. Fournisseur
IMDIM15H
Réf. Commerciale
Schneider Electric
valeur de fonctionnement impédance 1:
50...500 kOhm
finition du raccordement électrique:
raccordement à vis
avec pinces amovibles:
Oui
fonction:
pour réseaux mixtes
valeur de fonctionnement impédance 2:
0...0 kOhm
affichage de la valeur d'isolation:
Oui
mémorisation possible des défaillances:
Oui
nombre de contacts en tant que contacts à ouverture:
0
nombre de contacts en tant que contacts à fermeture:
2
nombre de contacts en tant qu'inverseurs:
0
largeur:
96 mm
hauteur:
110 mm
profondeur:
59 mm
type de tension d’alimentation:
AC
tension d'alimentation CA 50 Hz:
110...230 V
tension d'alimentation CA 60 Hz:
110...230 V
tension d'alimentation DC:
0...0 V
plage de mesure de la tension:
0...230 V
fréquence de fonctionnement nominale:
50...60 Hz
Les Atouts de l'article:
Ce contrôle d'isolement appartient à la gamme Vigilohm destinée à surveiller les réseaux électriques non mis à la terre/IT, conformément aux normes d'installation et de produits. Selon les normes CEI, il est obligatoire d'équiper les locaux médicaux informatiques de Dispositifs de Surveillance d'Isolement (DSI). Cet appareil est dédié à la surveillance des systèmes informatiques médicaux AC, DC et ACDC. Il mesure la résistance d'isolement du système en injectant un courant alternatif basse fréquence entre le réseau et la terre. La configuration sera définie conformément aux normes médicales, à l'avant de l'appareil, via l'écran HMI. Les réglages sont liés aux seuils d'alarme d'isolement de 50 à 500 kilohms et aux alarmes de surchauffe et de surcharge du transformateur. Il surveille les réseaux jusqu'à 230VAC, 230VDC, dans l'architecture informatique médicale, ainsi que le transformateur informatique médical. L'écran noir et blanc peut afficher une résistance d'isolation de 100 ohms à 10 mégohms. Le test démarre automatiquement toutes les 5 heures et sur demande. Si un défaut se produit, la résistance d'isolement du système descend en-dessous du seuil défini. Une alarme est déclenchée via le relais de sortie IMD dans les 4 secondes. Sans défaut, l'alarme s'éteint, le relais d'alarme revient à la normale. L'appareil peut être alimenté par une source de 110VAC à 230VAC ou de 125VDC à 250VDC, avec une tolérance de plus ou moins 15%. Ce produit peut être installé sur rail DIN ou encastré. Son indice de protection à l'avant est IP52, à l'arrière IP20. La catégorie de surtension est III. Le dispositif de surveillance est équipé d'un port de communication RS485, protocole Modbus.
